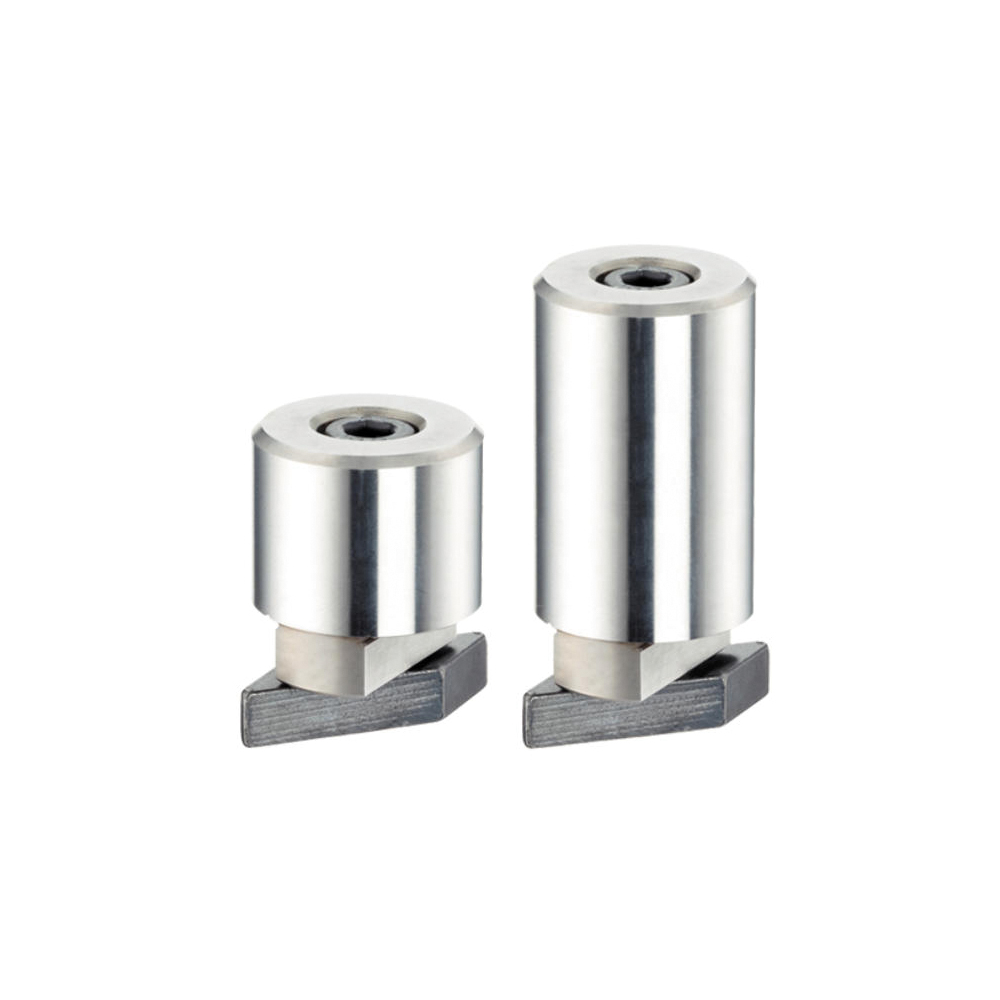

Aanslag cilindrisch

Materiaal:

• aanslag: staal, gehard, geslepen;
• bevestigingsplaat: staal, gezwart;
• schroef: staal, kwaliteit 8.8 (ISO 4762).

Kenmerken:

• door de lijnvormige installatie is snel en precies uitrichten van het werkstuk mogelijk;
• de cilindrische vorm vereenvoudigt het vastleggen van de 0-punt coördinaten;
• de korte, op ± 0,01 mm. hoogtetolerantie geslepen uitvoering, kan ook als oplegpunt gebruikt worden;
• L = 15 heeft een tolerantie van ±0,01;
• L = 25 heeft bij nominale gleufmaten 10 en 12 een tolerantie van ±0,20; bij de rest is de tolerantie ±0,01;
• L = 50 heeft een tolerantie van ±0,20;
• x in de tabel staat voor de nominale gleufmaat (h6 tolerantie) (mm);
• x1 in de tabel staat voor welke schroef (ISO 4762) de aanslag geschikt is (mm).
