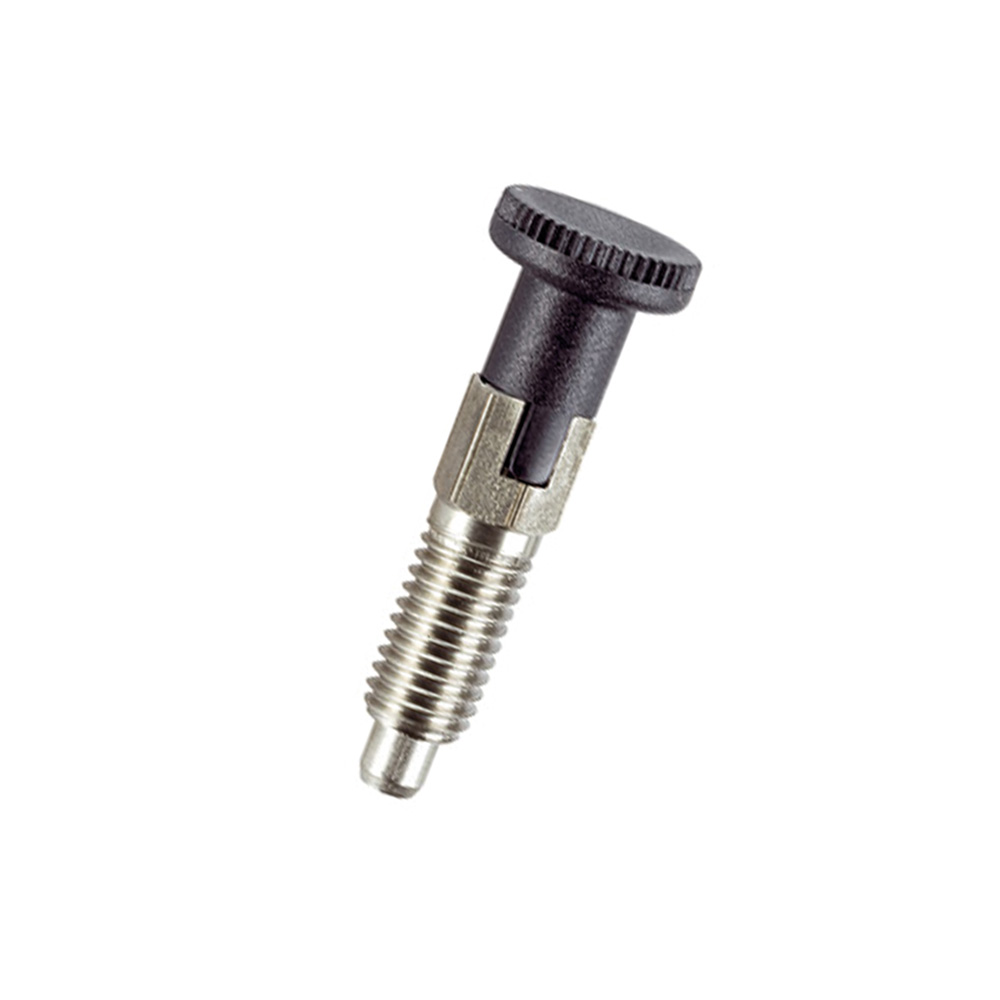

Arreteerbout eenvoudig met arretering

Eenvoudige uitvoering met zeer kleine inbouwmaten. Toepassing beperkt zich tot situaties waarvoor geen precieze positionering noodzakelijk is.

Materiaal:

• huls: galvanisch verzinkt staal; RVS 303 (1.4305);
• knop: Nylon (PA 6), zwart, mat;
• arreteerpen: RVS 303 (1.4305), h9 tolerantie.

kenmerken:

• knop niet demonteerbaar;
• temperatuurbereik van minimaal -30°C tot maximaal 80°C;
• F en F1 in de tabel zijn de veerkrachten (N ± gemiddelde statistische waarde);
• contramoeren (CH22) zijn apart te bestellen;
• de knop wordt uitgetrokken, 90° gedraaid en door de inkeping geborgd (als de arreteerpen niet in ‘uit’-positie mag staan);
• M in de tabel is het maximale aandraaimoment (in Nm).
