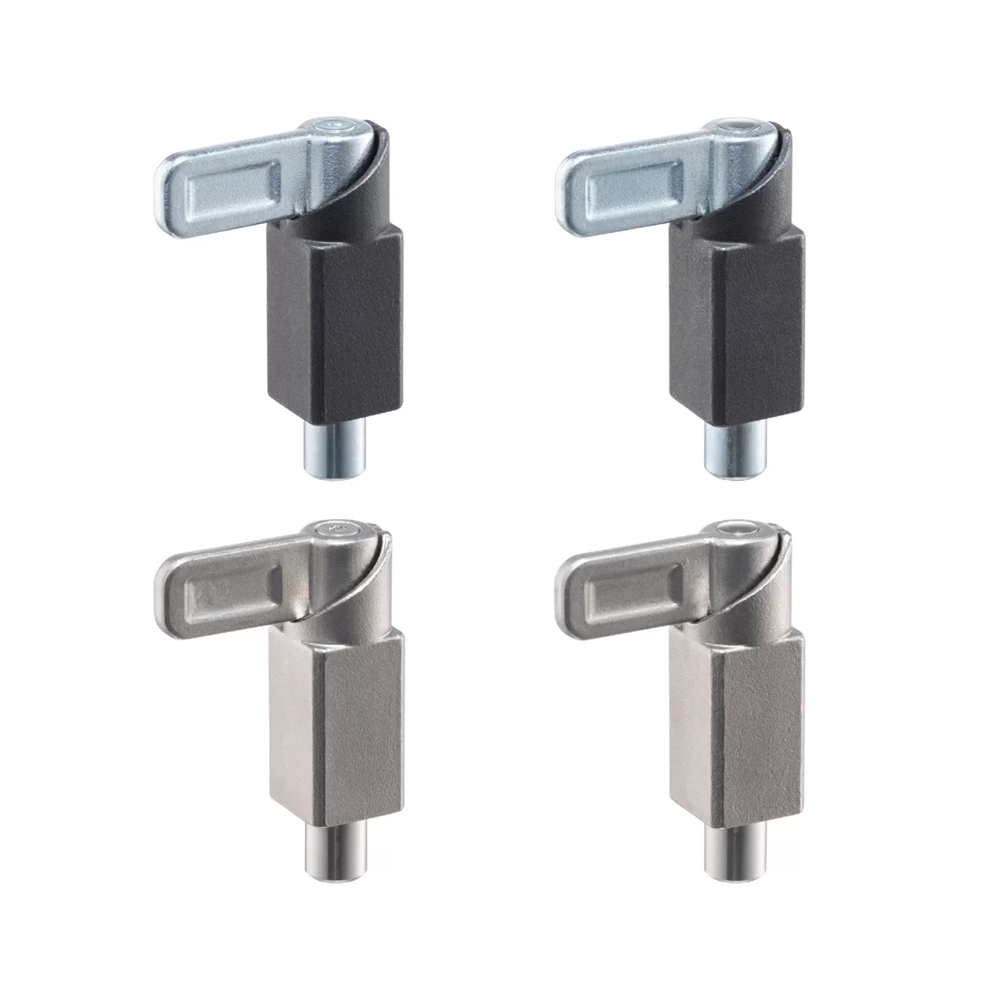

Arreteergrendel zonder schroefdraad lasbaar

Geschikt voor indexeerboringen.

Materiaal:

• huls: staal, gepolijst; RVS (1.4408);
• arreteerpen: staal, verzinkt, gepassiveerd; RVS (1.4401);
• grendel: staal, verzinkt, gepassiveerd; RVS (1.4408).

Kenmerken:

• type 1 is geklonken;
• type 2 is geschroefd;
• type 2 wordt gedemonteerd afgeleverd;
• temperatuurbereik is tot maximaal 250°C;
• F en F1 in de tabel zijn de veerkrachten (N ± gemiddelde statistische waarde);
• door de grendel 180° te draaien, wordt de arreteerpen ingetrokken en door de arreteergroef vastgehouden.

Montage:

• las de huls(3) vast, plaats de veer(2) op de arreteerpen(1) en plaats deze in de huls. Zet de grendel(4) vast met de schroef(5);
• wij adviseren voor gelaste verbindingen de geschroefde versie (type2), de eindmontage kan dan gedaan worden als de huls is gelast.
