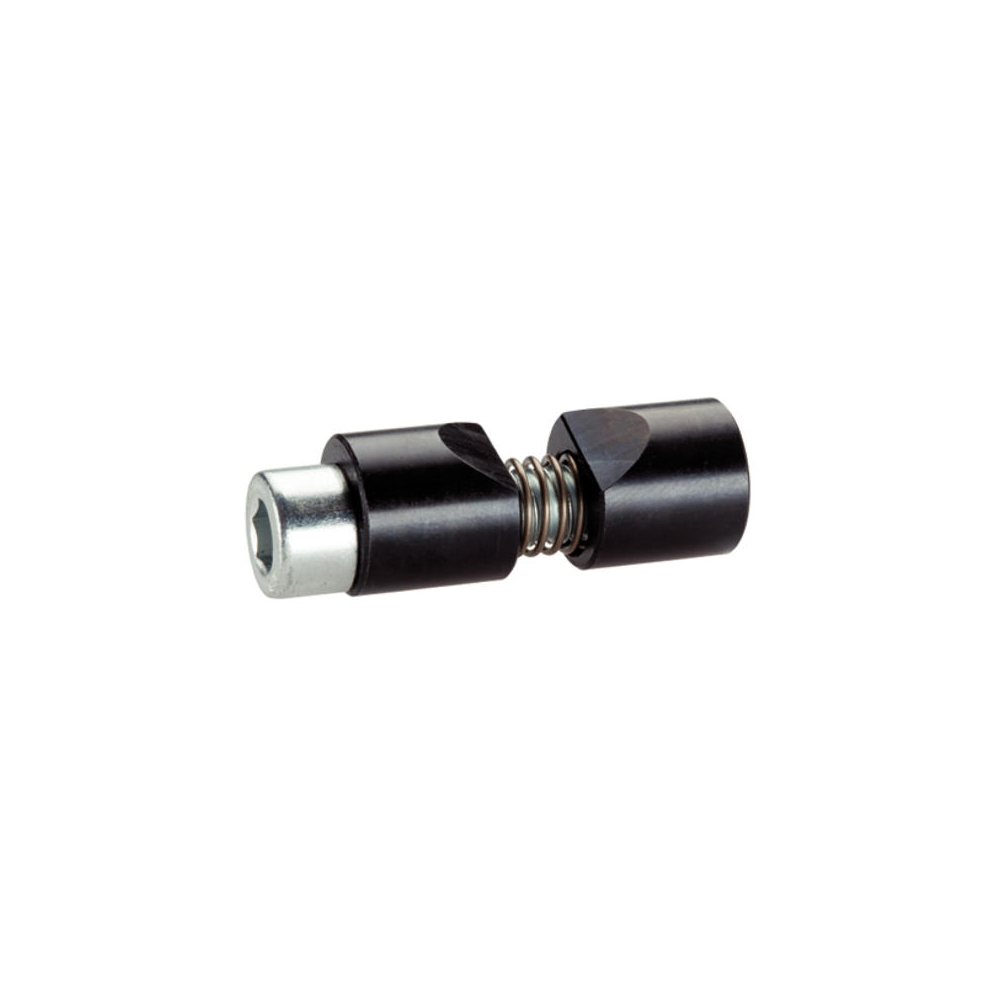

Asklem

Materiaal:

• huls: staal, gezwart;
• spanschroef: staal, verzinkt (DIN 912).

Kenmerken:

• als spanklemmen worden gebruikt om ronde werkstukken zoals assen, buizen, stangen axiaal en radiaal te spannen;
• de draad d houdt het assemblage gereedschap vast (optioneel);
• M(Nm) in de tabel staat voor het maximale aanhaaldraaimoment;
• D1, D2 en L3 in de tabel staan voor de boring;
• D1 in de tabel staat voor het spiegat (H7 tolerantie);
• D2 in de tabel staat voor de asdiameter.

Montage:

• 1) uitzetten van de klauw tot de diameter van de te klemmen schacht;
• 2) breng de klem in het gat aan door gebruik te maken van het assemblage-gereedschap;
• 3) breng de schacht in positie;
• 4) span middels de cilindrische schroeven (let op aanhaalmoment).
