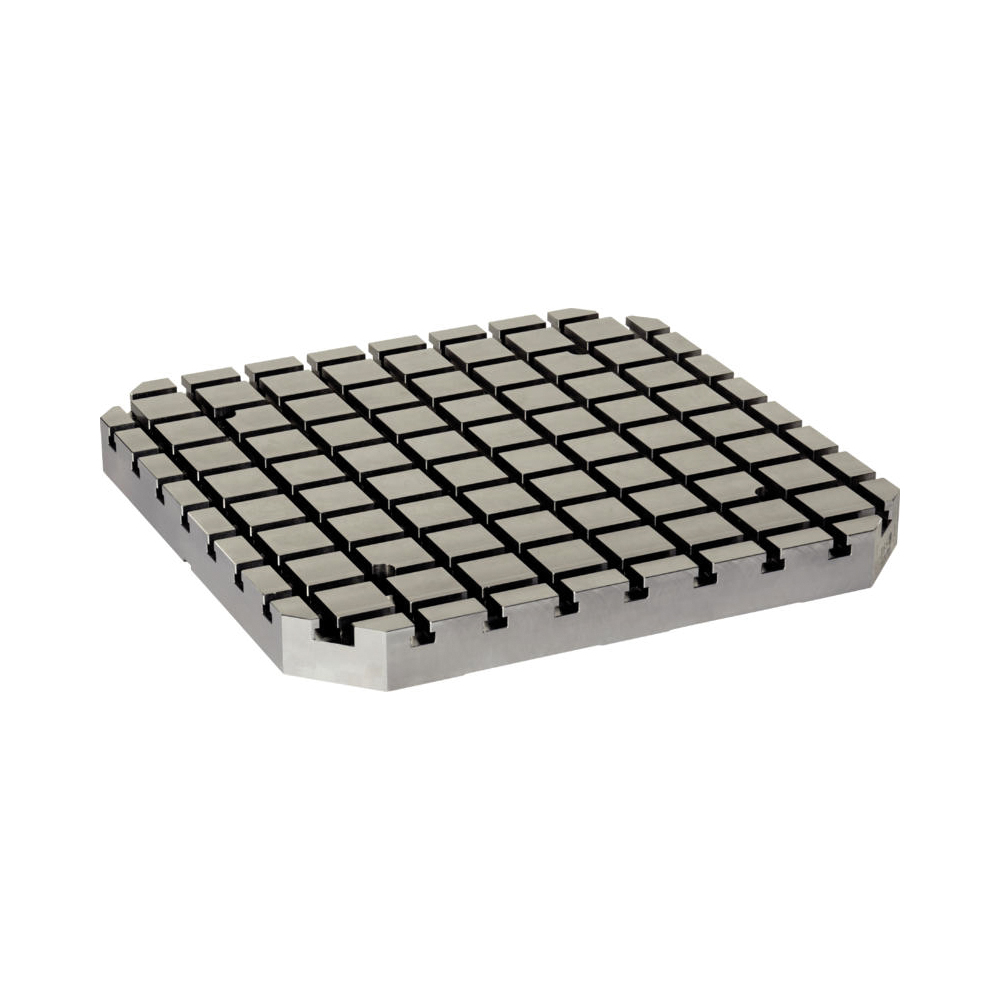

Basisplaat voor V70eco systeem DIN 55201

Materiaal:

• basisplaat: gereedschapstaal, versterkt.

Kenmerken:

• V70eco basisplaten zijn een verder ontwikkelde variant op de V70 productlijn, geoptimaliseerd in kwaliteit en prijs;
• volledig compatibel met het bestaande V70 T-gleuf systeem:
• gaten met H6 tolerantie en sleuven met H8 tolerantie;
• uitlijning van de basisplaat op de machinetafel door middel van gaten en/of centreersleuven;
• bevestigingsgaten op een 100 mm afstand;
• gereedschapstaal met hoge treksterkte;
• * in de maatschets geeft aan dat de toleranties alleen gelden bij uitwendige aanslag;
• x in de tabel staat voor welk systeem de basisplaat geschikt is;
• x1 in de tabel staat voor het aantal verbindingsringen 0-punt opspansystemen (optioneel);
• a in de tabel staat voor het aantal T-gleuven.

Speciale aanvragen:

• aanvullende bevestigingsgaten op een 63 mm afstand;
• aanvullende bevestigingsgaten op een 125 mm afstand;
• exterieur stop;
• met aansluitringen voor het 0-punt opspansysteem.

Speciale aanvragen en grotere afmetingen zijn op aanvraag beschikbaar.
