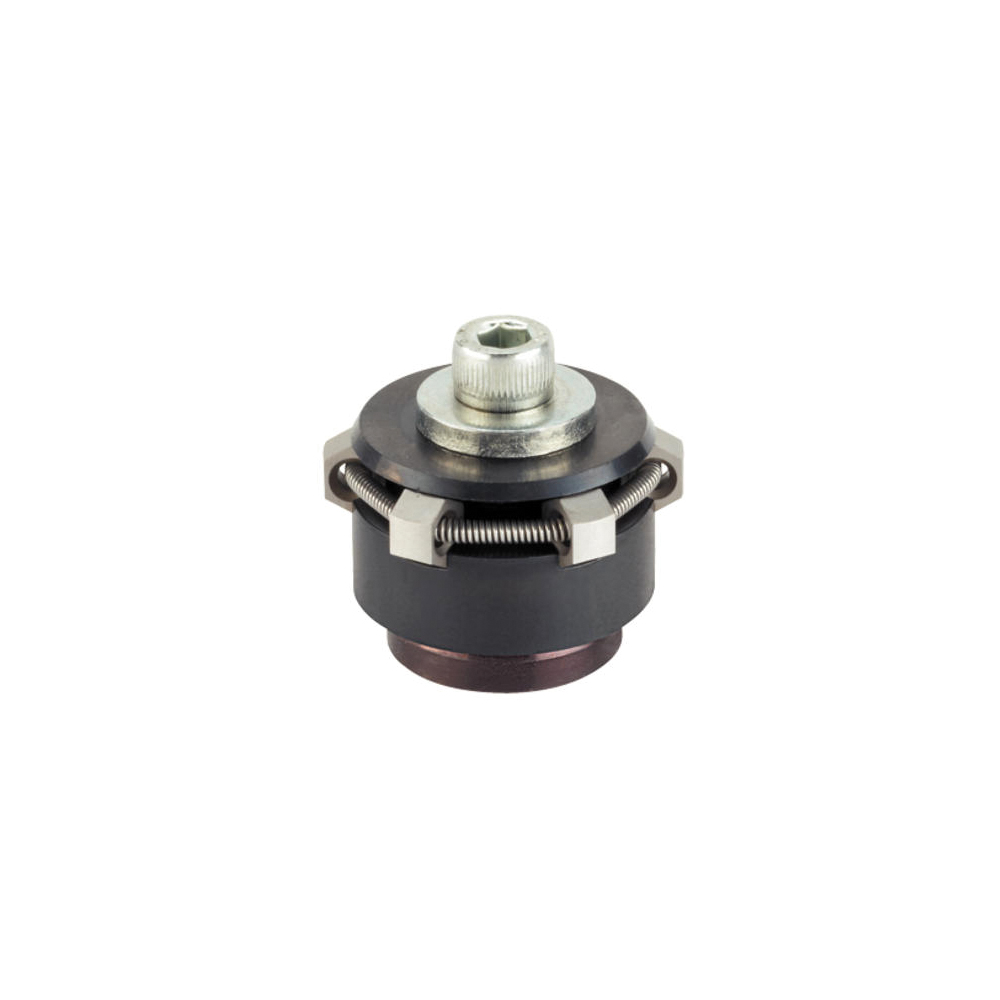

Centreerspanelement met spanelementen

Materiaal:

• huls: gereedschapstaal, gehard, gezwart;
• veer: RVS;
• spansegment: RVS 440B (1.4112), gehard, geslepen.

Kenmerken:

• voor centreren en spannen van werkstukken met een opnameboring;
• nauwkeurige zelfcentrering met een nauwkeurigheid van ±0,025 mm;
• door het geslepen spansegment kan een werkstuk met een ruw of bewerkt oppervlak krachtgesloten gecentreerd en tegen de oplegpunten aandrukt worden;
• het centreerspanelement heeft een grote verstelslag en een kleine bouwhoogte;
• aanschroefmogelijk van boven en onder;
• HE21.0006.1450 is zonder SW1, met stelschroef en draadeind van bovenaf verstelbaar;
• d2 in de tabel staat voor de boring (H7 tolerantie), zie het toepassingsvoorbeeld;
• x in de tabel staat voor het aantal segmenten;
• L4 in de tabel staat voor de slag (mm);
• F1(kN) in de tabel staat voor de maximale spankracht.

Montage:

• spanplaat en schroef afnemen; basislichaam met draadeind over SW1 bevestigen.
