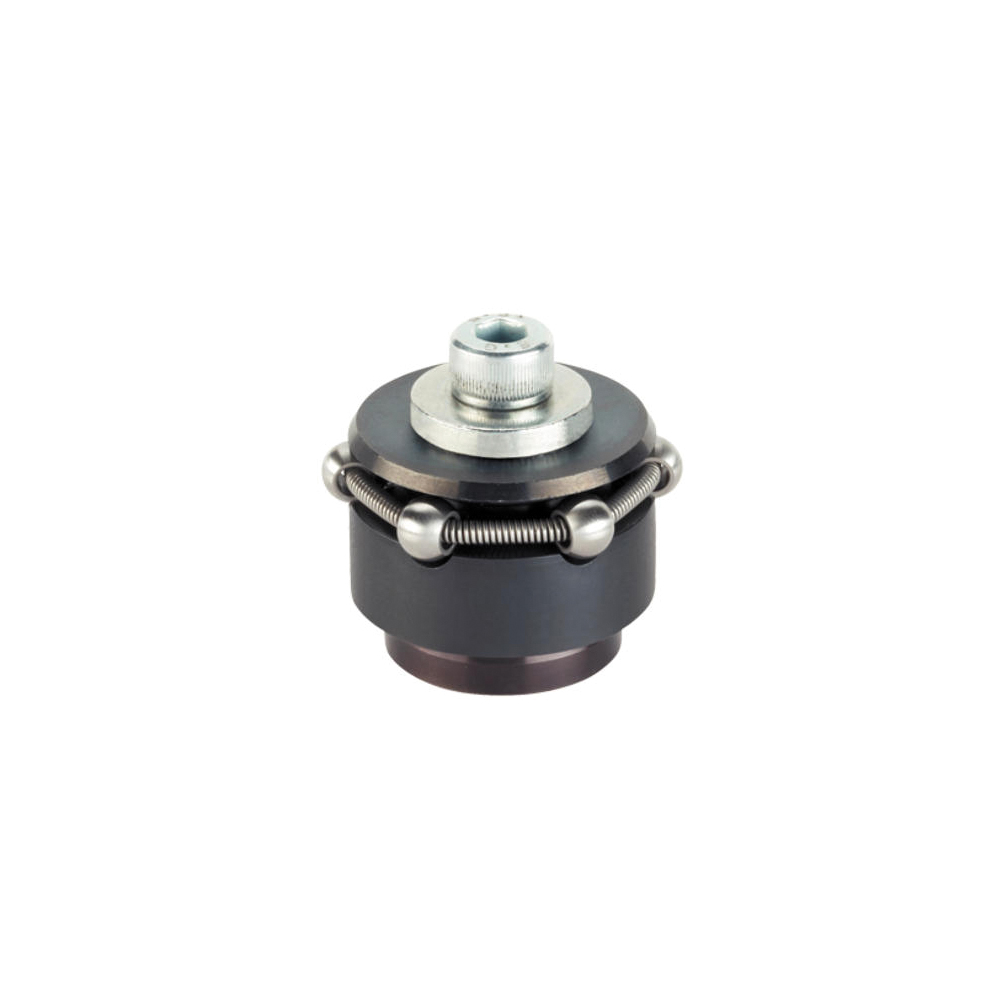

Centreerspanelement met spankogels
Materiaal:
-
huls: gereedschapstaal, gehard, gezwart;
-
veer: RVS;
-
spankogel: RVS 440B (1.4112), gehard, geslepen.
Kenmerken:
-
montage: spanplaat en schroef afnemen; basislichaam met draadeind over SW1 bevestigen;
-
voor centreren en spannen van werkstukken met een opnameboring, waarbij lichte kogelafdrukken acceptabel zijn;
-
nauwkeurige zelfcentrering met een nauwkeurigheid van ±0,025 mm;
-
door de spankogel wordt een werkstuk met ruwe of bewerkte oppervlakken krachtig gecentreerd en op de onderliggende oplegpunten gedrukt;
-
het centreer-spanelement kenmerkt zich door het grote bereik en de geringe afmeting;
-
aanschroefmogelijk van boven en onder;
-
HE22.0006.1170 en HE22.0006.1450 zijn zonder SW1, met stelschroef en draadeind van bovenaf verstelbaar;
-
x in de tabel staat voor de diameter van de kogel;
-
x1 in de tabel staat voor het aantal kogels;
-
L4 in de tabel staat voor de slag (mm);
-
d2 in de tabel staat voor de boring (H7 tolerantie), zie het toepassingsvoorbeeld;
-
F1(kN) in de tabel staat voor de maximale spankracht;
-
*: kogel.
