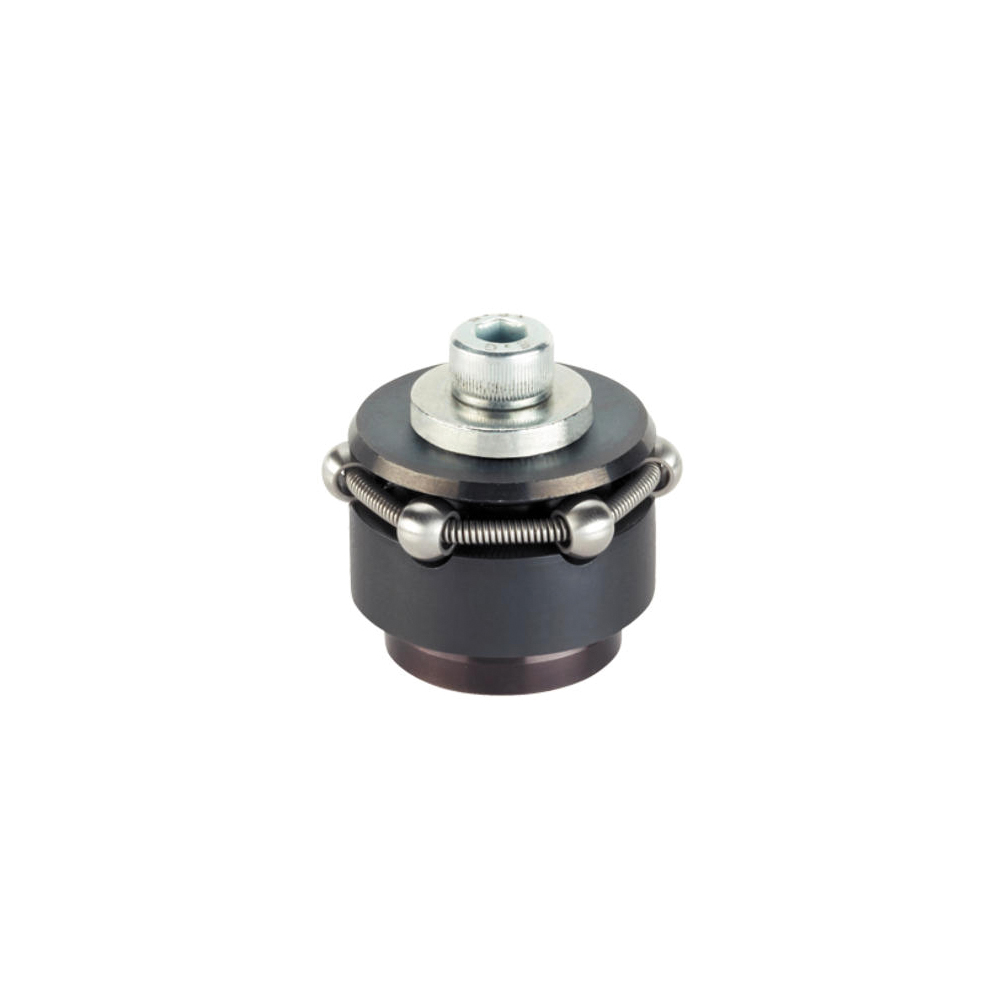

Centreerspanelement met spankogels

Materiaal:

• huls: gereedschapstaal, gehard, gezwart;
• veer: RVS;
• spankogel: RVS 440B (1.4112), gehard, geslepen.

Kenmerken:

• montage: spanplaat en schroef afnemen; basislichaam met draadeind over SW1 bevestigen;
• voor centreren en spannen van werkstukken met een opnameboring, waarbij lichte kogelafdrukken acceptabel zijn;
• nauwkeurige zelfcentrering met een nauwkeurigheid van ±0,025 mm;
• door de spankogel wordt een werkstuk met ruwe of bewerkte oppervlakken krachtig gecentreerd en op de onderliggende oplegpunten gedrukt;
• het centreer-spanelement kenmerkt zich door het grote bereik en de geringe afmeting;
• aanschroefmogelijk van boven en onder;
• HE22.0006.1170 en HE22.0006.1450 zijn zonder SW1, met stelschroef en draadeind van bovenaf verstelbaar;
• x in de tabel staat voor de diameter van de kogel;
• x1 in de tabel staat voor het aantal kogels;
• L4 in de tabel staat voor de slag (mm);
• d2 in de tabel staat voor de boring (H7 tolerantie), zie het toepassingsvoorbeeld;
• F1(kN) in de tabel staat voor de maximale spankracht;
• *: kogel.
