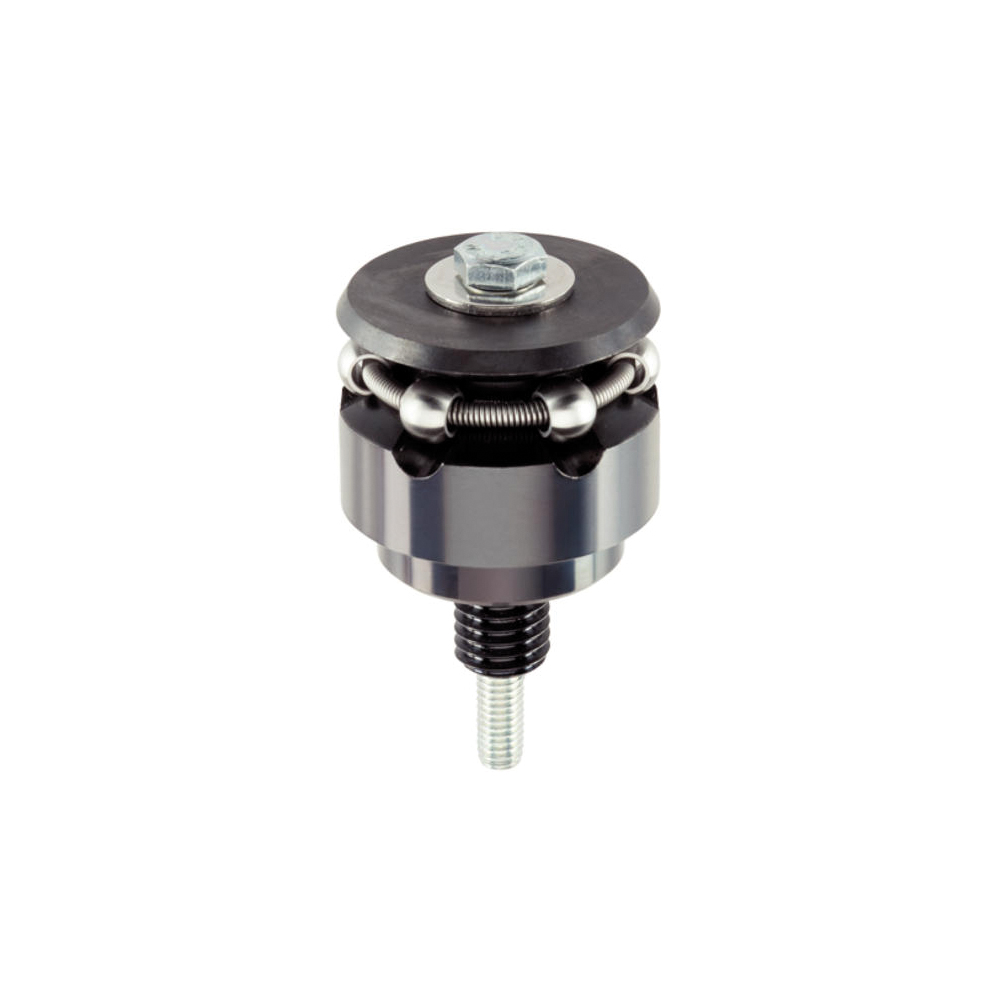

voor centreren en klemmen in blinde gaten van componenten met het bepalen van gaten;
nauwkeurige zelfcentrering met een nauwkeurigheid van ±0,025 mm;
componenten met ruw of bewerkt oppervlak kunnen positief worden gecentreerd en worden naar beneden geperst op de contactpunten door de aan de grond klemmende elementen;
het centreer-spanelement kenmerkt zich door een grote instelling bereiken en de hoogte van een compacte constructie;
HE51.0006.1170 en HE51.0006.1450 zonder SW1, met stelschroef en draadeind van bovenaf verstelbaar;
d3 is 1,5 bij .1170; 2,0 bij .1450; 2,5 bij .1850; 3,0 bij .2250 - .2650; 4,0 bij .3050 - .4650; 5,0 bij .5450 - .8650;
d4 is 5 bij .1170; 6 bij .1450; 8 bij .1850; 10 bij .2250 - .2650; 12 bij .3050 - .4650; 14 bij .5450; 16 bij .7050 - .8650;
L1 is 10 bij .1170; 12 bij .1450; 14 bij .1850; 15 bij .2250 - .2650; 20 bij .3050 - .4650; 32 bij .5450; 20 bij .7050; 25 bij .8650;
L8 (slag in millimeter) is 1,4 bij .1170; 2,3 bij .1450 - .2650; 4,6 bij .3050 - .4650; 9,3 bij .5450 - .8650;
L9 is 3,5 bij .1170; 4,5 bij .1450; 5,5 bij .1850; 7,0 bij .2250 - .2650; 9,0 bij .3050; 11,0 bij .3850 - .4650; 15,0 bij .5450; 17,0 bij .7050; 25,0 bij .8650;
l is 2,0 bij .1170; 2,5 bij .1450; 3,5 bij .1850 - .3050; 4,5 bij .3850; 6,5 bij .4650 - .8650;
l1 is 3,5 bij .1170; 5,5 bij .1450; 7,5 bij .1850; 6,0 bij .2250 - .2650; 7,0 bij .3050; 7,5 bij .3850 - .4650; 9,0 bij .5450; 10,0 bij .7050 - .8650;
l2 is 3,5 bij .1170; 4,5 bij .1450; 5,5 bij .1850; 7,0 bij .2250 - .2650; 9,0 bij .3050; 11,0 bij .3850 - .4650; 15,0 bij .5450; 17,0 bij .7050; 25,0 bij .8650;
x (diameter van de kogel) is 2,5 bij .1170; 4,0 bij .1450 - .2650; 8,0 bij .3050 - .4650; 16,0 bij .5450 - .8650;
x1 is 3 bij .1170 - .3050; 6 bij .3850 - .8650;
SW1 is 5 bij .2250; 6 bij .2650 - .3050; 8 bij .3850 - .4650; 10 bij .5450; 12 bij .7050 - .8650;
d1, d4, L in de tabel staan voor de boring;
boring d1 in de tabel heeft een tolerantie van H7;
F1(kN) in de tabel staat voor de maximale spankracht.
Montage:
spanplaat en schroef afnemen; basislichaam met draadeind over SW1 bevestigen.
Werking:
handmatig of automatisch met pneumatische of hydraulische bediening.
