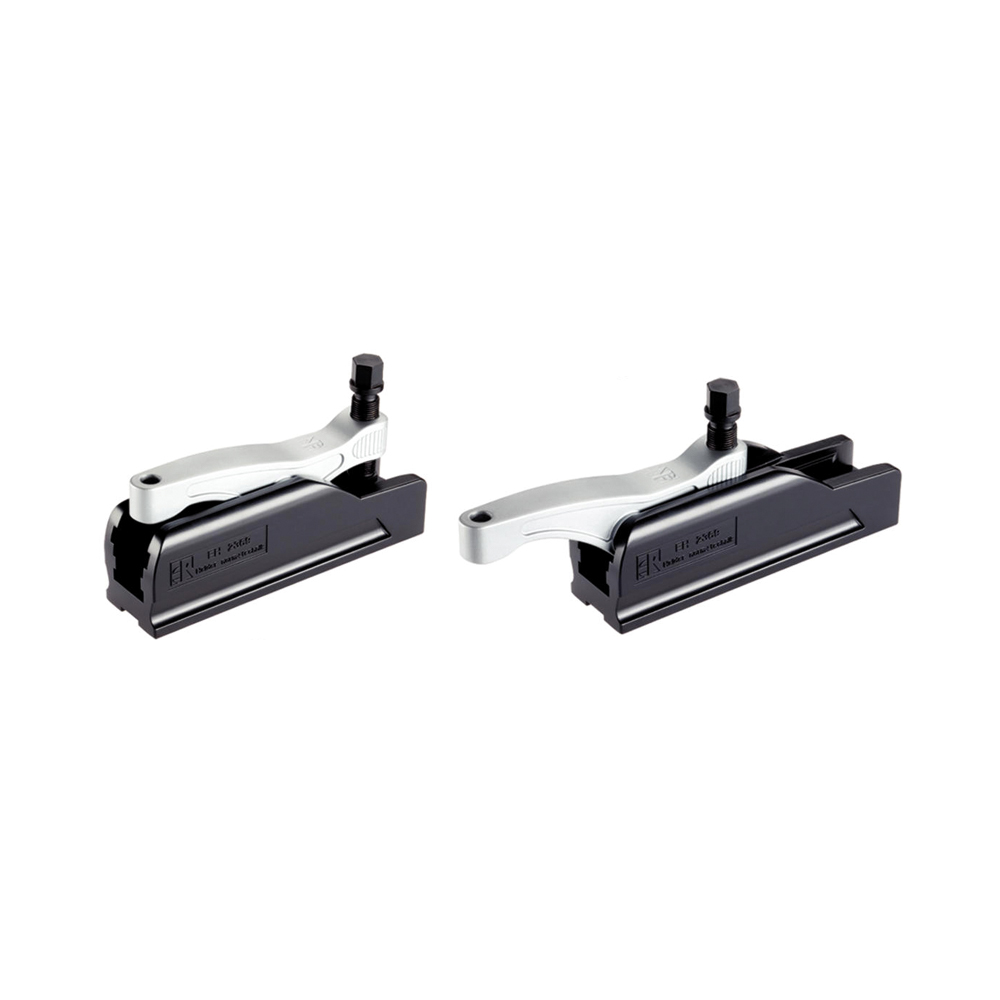

de compacte spanner is voor universele toepassing bij bewerkte en onbewerkte werkstukken geschikt; ze kunnen zowel horizontaal als verticaal toegepast worden.
hoge spankracht bij gering aandraaimoment door gelagerde spanhefboom;
groot, traploos spanbereik;
spanhefboom zakt volledig in de behuizing voor ongehinderd verwisselen van het werkstuk;
spanhefboom met schroefdraad voor de opname van diverse spanelementen, b.v. kogeldrukschroeven (HG40, HG42, HG43, HG47, HG54, HG55), pendelopzetstukken (HG25, HG26, HG27, HG28);
groot instelbereik bij constante spankracht;
hoogteverstelling door hoogteadaptoren HE32;
eenvoudige en flexibele bevestigingsmogelijkheden;
beschermd tegen corrosie;
ongevoelig voor vuil en spanen;
M(Nm) in de tabel staat voor het maximale aanhaaldraaimoment;
F1(kN) in de tabel staat voor de maximale spankracht;
*: aanslag bout; DIN EN ISO 4762 M8x10-8.8.
Montage:
montage en uitrichten:
1) aanslagbout ISO 4762-M6x10 demonteren;
2) spanhefboom uitschuiven;
3) optimale bevestiging met 2 imbusbouten (meegeleverd);
