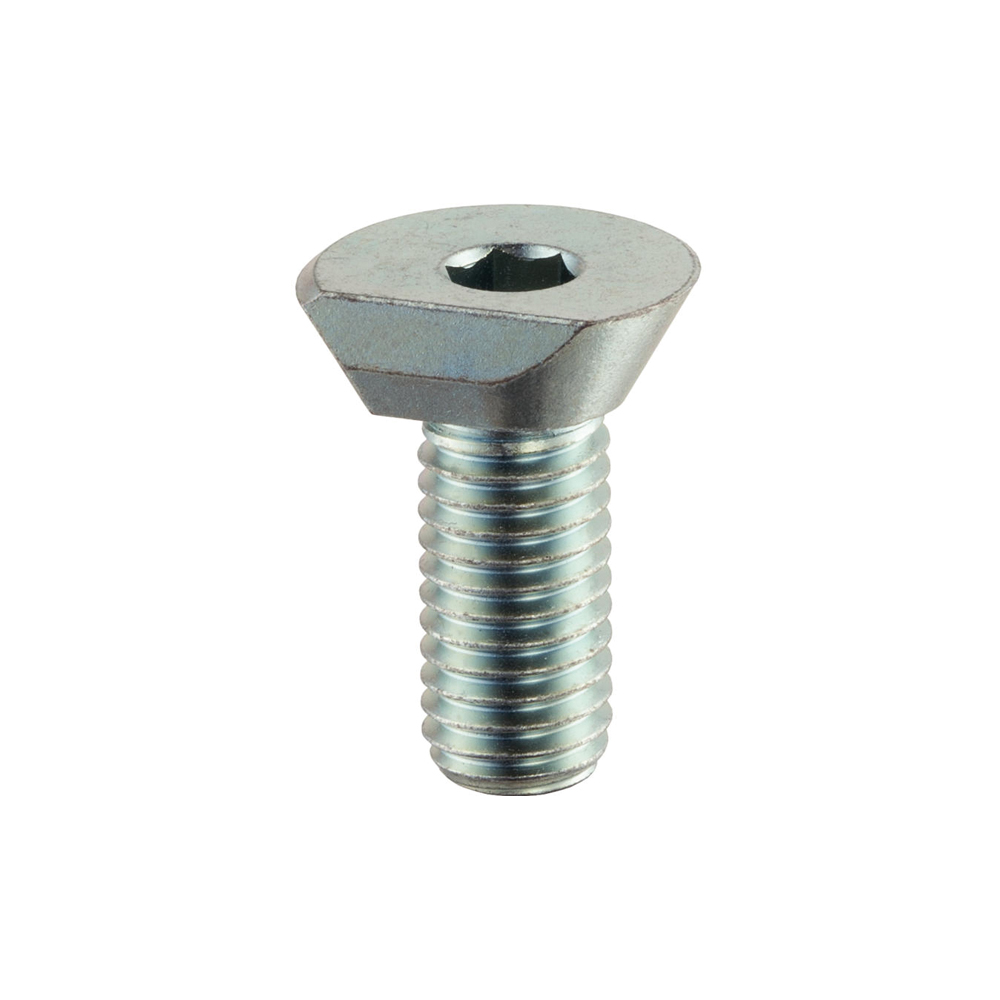

de excentrische spanner biedt klemmen met een ‘pull-down’ effect op verschillende werkstukvormen op lage hoogte;
L8 in de maatschets staat voor de hoogte van het werkstuk;
M(Nm) in de tabel staat voor het maximale aanhaaldraaimoment;
F1(kN) in de tabel staat voor de maximale spankracht.
Montage:
1) breng schroefdraad aan overeenkomend met de afstand L3 / L4 tot het werkstuk;
2) schroef de excentrische klem op de benodigde hoogte en positioneer deze op de vlakke zijde;
3) breng het werkstuk aan en span de pen door gebruikt te maken van de binnenzeskant (1/3-slag);
de draadbus dient regelmatig gesmeerd te worden; de radiale beweging tijdens spannen dient altijd gecompleteerd te worden tot de eindaanslag bereikt is.
