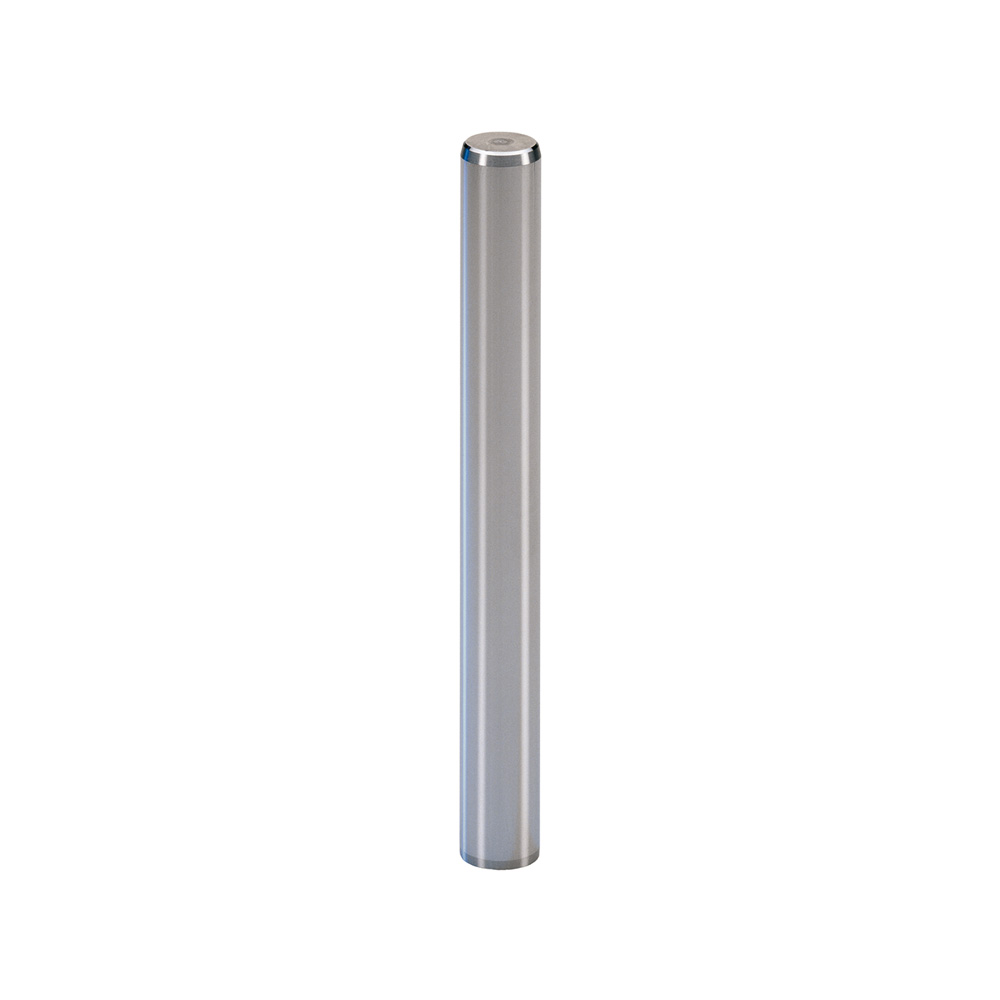

Geleideas met dubbelzijdig schroefdraad

Materiaal:

• 100 Cr 6 (1.3505); 16 MnCr 5 (1.7131); of vergelijkbare kogellagerstaallegeringen;
• zorgvuldige warmtebehandeling; hardheid HRC 60-64/HV 720-815;
• afhankelijk van de diameter minimale hardheidsdiepte 0,8 – 1,5 mm (tot diameter D = 10 doorgehard).

Kenmerken:

• geleideas met binnenschroefdraad aan beide zijden;
• geharde geleideas met zeer fijn geslepen oppervlak;
• geschikt voor hoog nauwkeurige kogelgeleidingen;
• bij toepassingen met MarMotion geleidebussen en kogelkooien is voorspanning gewaarborgd;
• * in de maatschets staat voor de geleidingszijde;
• *1 in de maatschets staat voor de inperszijde;
• as diameter D zeer fijn geslepen en gelept op ISO-h3, R minder dan 1 μm;
• rondheid binnen 1/3 ISO-IT3;
• rechtheid kleiner 5 μm/100mm;
• einden met afschuining of voorzien van zoekrand;
• voor aanwijzingen over de inbouw en het onderhoud verwijzen wij naar de bijlage.

Speciale aanvragen:

Andere afmetingen of uitvoeringen zijn volgens tekening leverbaar, ook van RVS 440B (1.4112).
