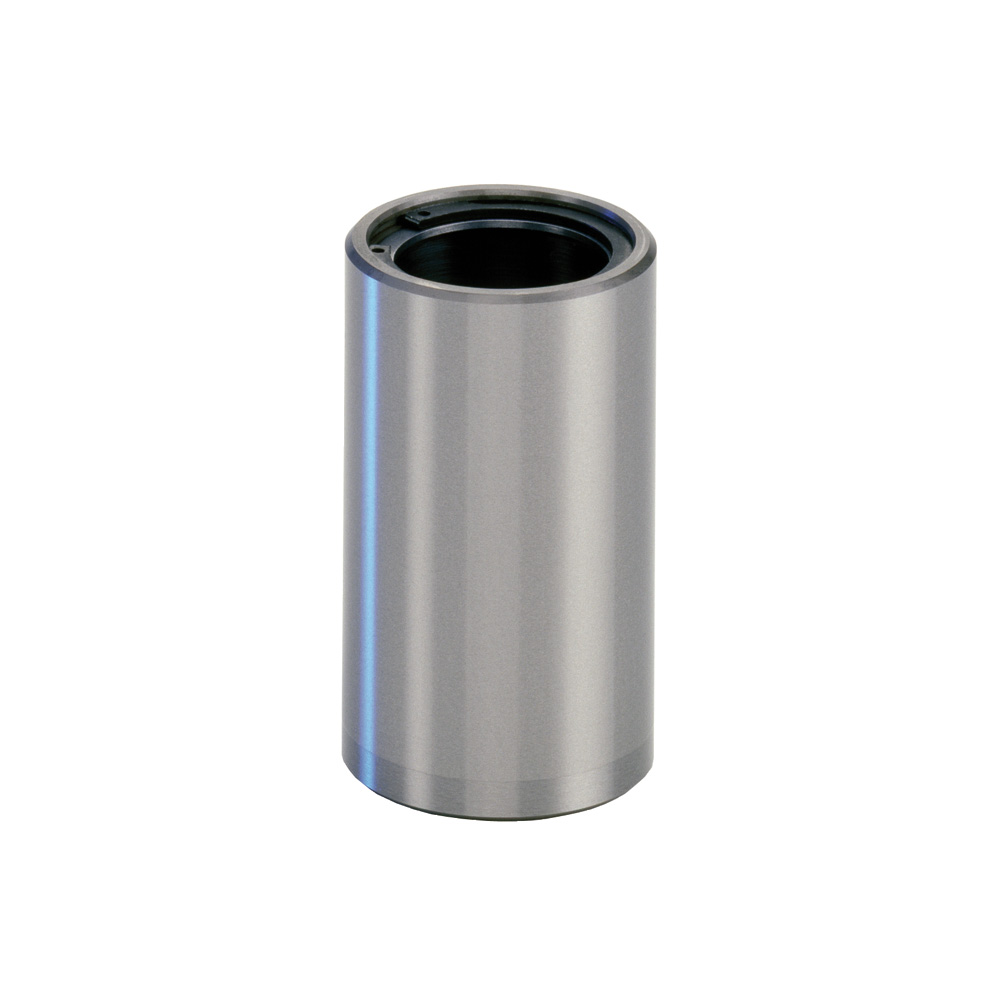

Geleidebus gesloten met aanslag

Materiaal:

• aanslag: staal;
• bus: kogellagerstaal 100 Cr 6 (1.2067 respectievelijk 1.3505);
• zorgvuldige warmtebehandeling, hardheid HRC 60-64/HV 720-815.

Kenmerken:

• uitvoering gelijk aan DE14, echter met vaste aanslagen aan beide zijden;
• in combinatie met asdiameter D ISO-h3 is de voorspanning van de kogelgeleiding gegarandeerd;
• de aanslag vormt een effectieve kooibegrenzing voor lineaire en roterende bewegingen;
• de lichte loopeigenschappen van de kogelgeleiding wordt niet beïnvloed door de aanslag;
• aan beide zijden vaste aanslagen;
• de gesloten geleidebus vormt samen met de in de fabriek ingebouwde kogelkooi één component;
• geleidingsdiameter D1 fijngehoond op ISO-tolerantie IT 3, Rz 0,5 – 1,5 μm afhankelijk van de diameter;
• rondheid binnen 1/3 ISO-IT 3;
• cilindriciteit binnen IT 1;
• rondloopnauwkeurigheid van een onder voorspanning gemonteerde as binnen 0,0005;
• buitendiameter D2 n4 met rondloopnauwkeurigheid binnen IT 4 ten opzichte van geleidingsdiameter D1 geslepen, eenzijdig met zoekrand;
• de maximale slaglengte H wordt door de lengte van de geleidebus l en de kogelkooi L bepaald: H (max) = 2 (l – L);
• L1 – L6 in de tabel staan voor de kooilengte (L) / slaglengte; keuzelijst;
• type 1: D = 4 – 12; type 2: D = 16 – 40;
• voor aanwijzingen over de inbouw en het onderhoud verwijzen wij u naar de bijlage.

Speciale aanvragen:

Andere afmetingen, uitvoeringen of materialen zijn volgens tekening ook leverbaar (RVS 440B (1.4112)).
