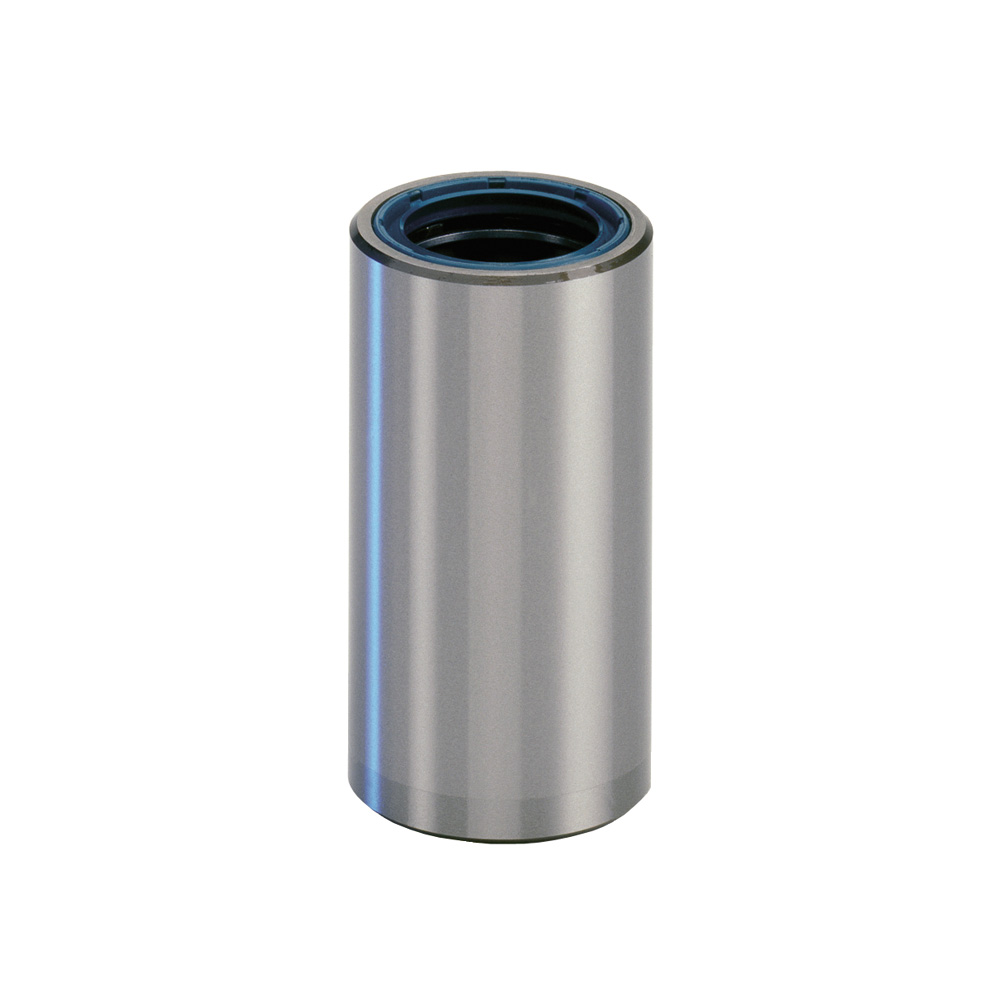

uitvoering gelijk aan DE14, echter met vaste aanslag en afdichting aan beide zijden;
in combinatie met asdiameter D ISO-h3 is de voorspanning van de kogelgeleiding gegarandeerd;
de geleidebus is geconstrueerd voor toepassingen waarbij met vervuiling rekening moet worden gehouden;
de afdichtingen verhinderen het indringen van vreemde stoffen; de lichte loopeigenschappen van de kogelgeleiding worden door de wrijving van de afdichtingen op de as een beetje verminderd;
duidelijk begrenzing op de kogelkooi;
aan beide zijden vaste aanslagen en afdichtingen;
de gesloten geleidebus vormt samen met de in de fabriek ingebouwde kogelkooi één component;
geleidingsdiameter D1 fijngehoond op ISO-tolerantie IT 3, Rz 0,5 – 1,5 μm afhankelijk van de diameter;
rondheid binnen 1/3 ISO-IT 3;
cilindriciteit binnen IT 1;
rondloopnauwkeurigheid van een onder voorspanning gemonteerde as binnen 0,0005 mm;
buitendiameter D2 n4 met rondloopnauwkeurigheid binnen IT 4 ten opzichte van de geleidingsdiameter D1 geslepen, eenzijdig met zoekrand;
de maximale slaglengte H wordt door de lengte van de geleidebus (l) en de kogelkooi (L) bepaald: H = 2 (l – L);
L2 – L7 in de tabel staan voor de kooilengte (L) / slaglengte; keuzelijst;
voor aanwijzingen over de inbouw en het onderhoud verwijzen wij naar de bijlage;
type 1: D = 4 – 12; type 2: D = 16 – 40;
maximale procestemperatuur tot 100°C.
Speciale aanvragen:
Andere afmetingen, uitvoeringen of materialen zijn volgens tekening ook leverbaar (RVS 440B (1.4112)).
