dikwandig en robuuste geleidebus voorzien van schraapringen;
in combinatie met asdiameter D ISO-h3 is de voorspanning van de kogelgeleiding gegarandeerd;
schraapringen verhinderen het indringen van vreemde materialen, ook bij sterke vervuiling; de lichte loopeigenschappen van de kogelgeleiding worden door de wrijving van de schraapringen op de as verminderd;
drie radiale boringen maken smering tijdens bedrijf mogelijk;
de seegerringen volgens DIN 471 aan de buitendiameter D2 maken een eenvoudige montage mogelijk;
duidelijk begrenzing van de kogelkooi door aanslagen die met borgringen vastgehouden worden;
aan beide zijden vaste aanslagen en schraapringen;

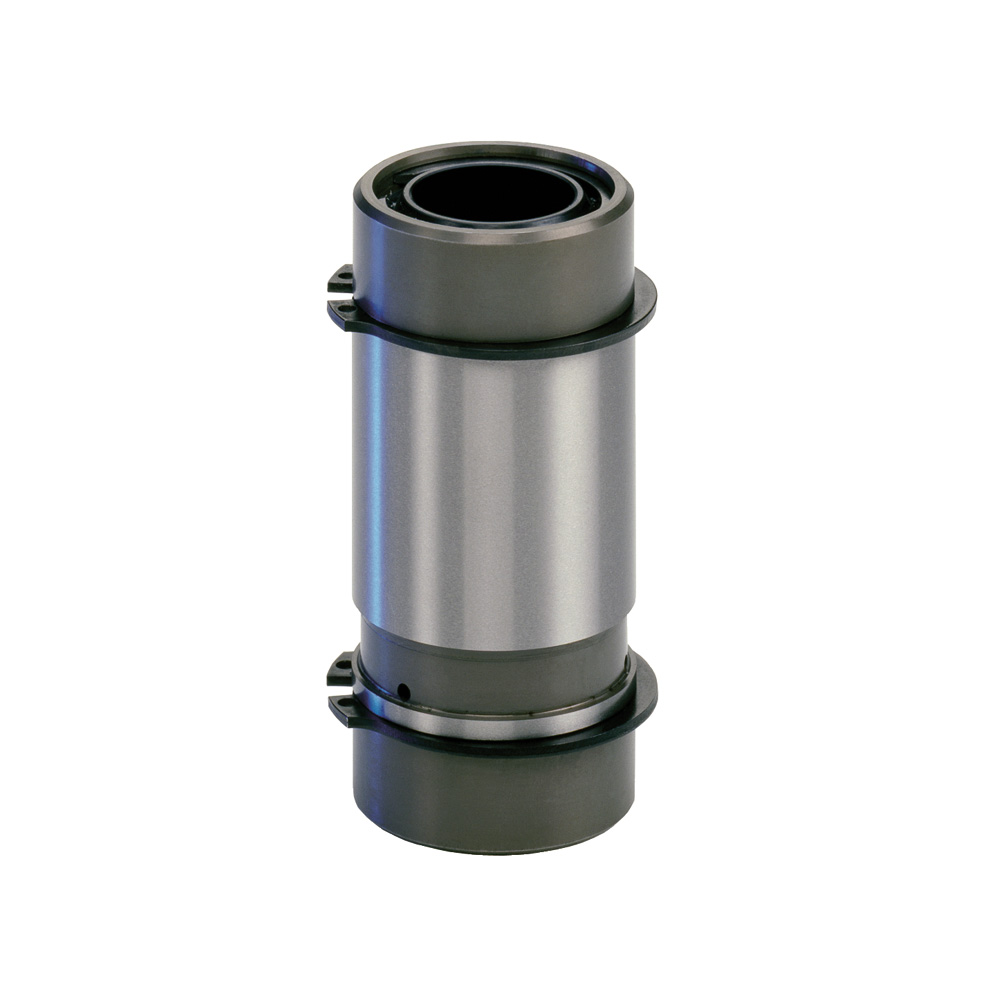

de gesloten geleidebus vormt samen met de in de fabriek ingebouwde kogelkooi één component;
geleidingsdiameter D1 fijngehoond op ISO-tolerantie IT 3, Rz 0,5 – 1,5 μm afhankelijk van de diameter;
rondheid binnen 1/3 ISO-IT 3;
cilindriciteit binnen IT 1;
rondloopnauwkeurigheid van een onder voorspanning gemonteerde as binnen 0,0005 mm;
buitendiameter D2 h6 met rondloopnauwkeurigheid binnen IT 4 ten opzcihte van geleidingsdiameter D1 geslepen;
buitendiameter met seegerringen volgens DIN 471 voor montage van de geleidebus in de opnameboring;
de maximale slaglengte H wordt door de lengte van de geleidebus (l) en de kogelkooi (L) bepaald: H = 2 (l – L);
L4 – L9 in de tabel staan voor de kooilengte (L) / slaglengte; keuzelijst;
voor aanwijzingen over de inbouw en het onderhoud verwijzen wij naar de bijlage;
maximale procestemperatuur tot 100°C.
Speciale aanvragen:
Andere afmetingen, uitvoeren of materialen zijn volgens tekening ook leverbaar (RVS 440B (1.4112)).
