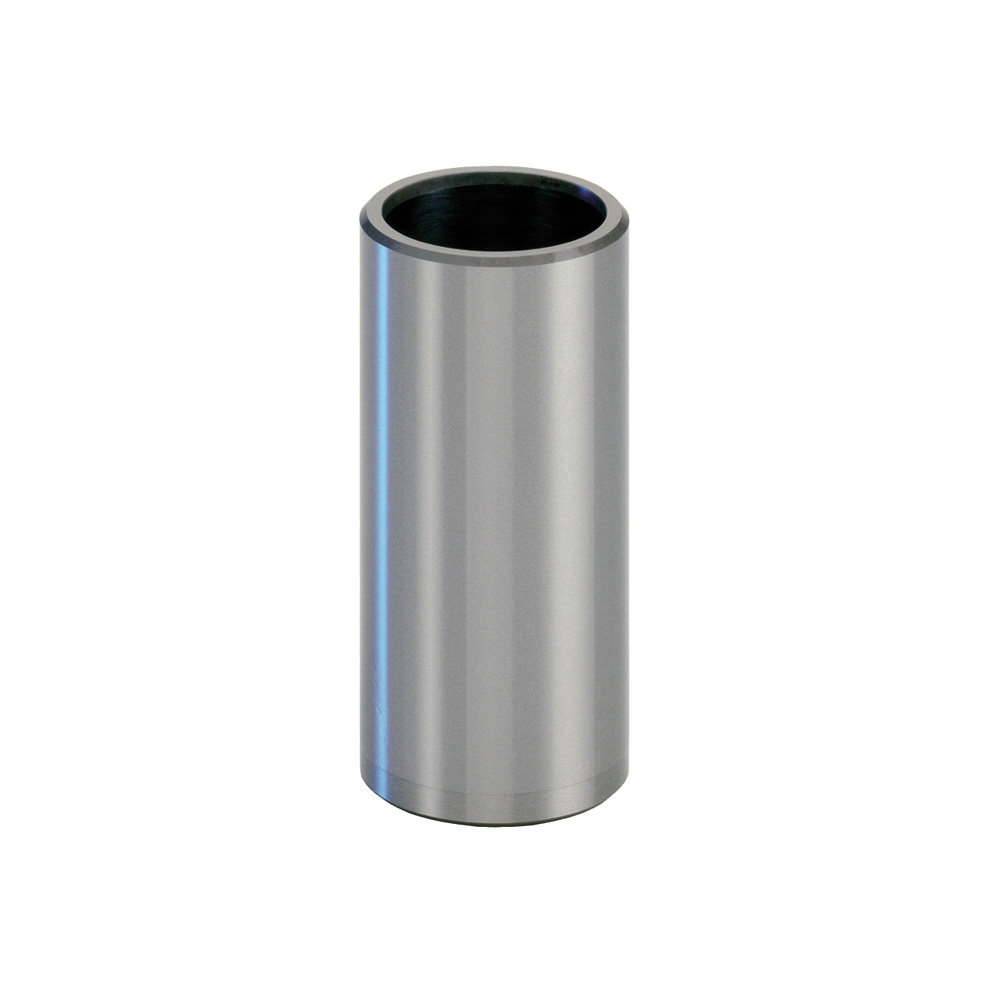

open geleidebus aan beide zijden met afgeschuinde binnenzijden, voor toepassing met kogelkooi DD14 (kogelkooi met kleine kogel);
minimale inbouwruimte vbij gebruik van kogelkooien DD14 (kogelkooi met kleine kogel);
universeel toepasbaar;
in combinatie met asdiameter D ISO-h3 is een voorspanning van de kogelgeleiding gegarandeerd;
de kogelkooi kan naar beide zijden uit de geleidebus steken, waardoor grotere lineaire bewegingen mogelijk zijn (let op minimale contactlengte, zie hiervoor de bijlage);
geleidingsdiameter D1 fijngehoond op ISO-tolerantie IT 3, Rz 0,5 - 1,5 μm, afhankelijk van de diameter;
rondheid binnen 1/3 ISO-IT 3;
cilindriciteit binnen IT 1;
rondloopnauwkeurigheid van een onder voorspanning gemonteerde as binnen 0,0005mm;
aan beide zijden afgeschuinde binnenzijden voor soepele loop;
buitendiameter D2 n4 met een rondloopnauwkeurigheid binnen IT 4 ten opzichte van geleidingsdiameter D1 geslepen, eenzijdig met zoekrand;
voor aanwijzingen voor de inbouw en het onderhoud verwijzen wij u naar de bijlage.
Speciale aanvragen:
Andere afmetingen, uitvoeringen of materialen zijn volgens de tekening ook leverbaar (RVS 44B (1.14112)).
