Hardmetalen inzetstuk passing-opname model 1

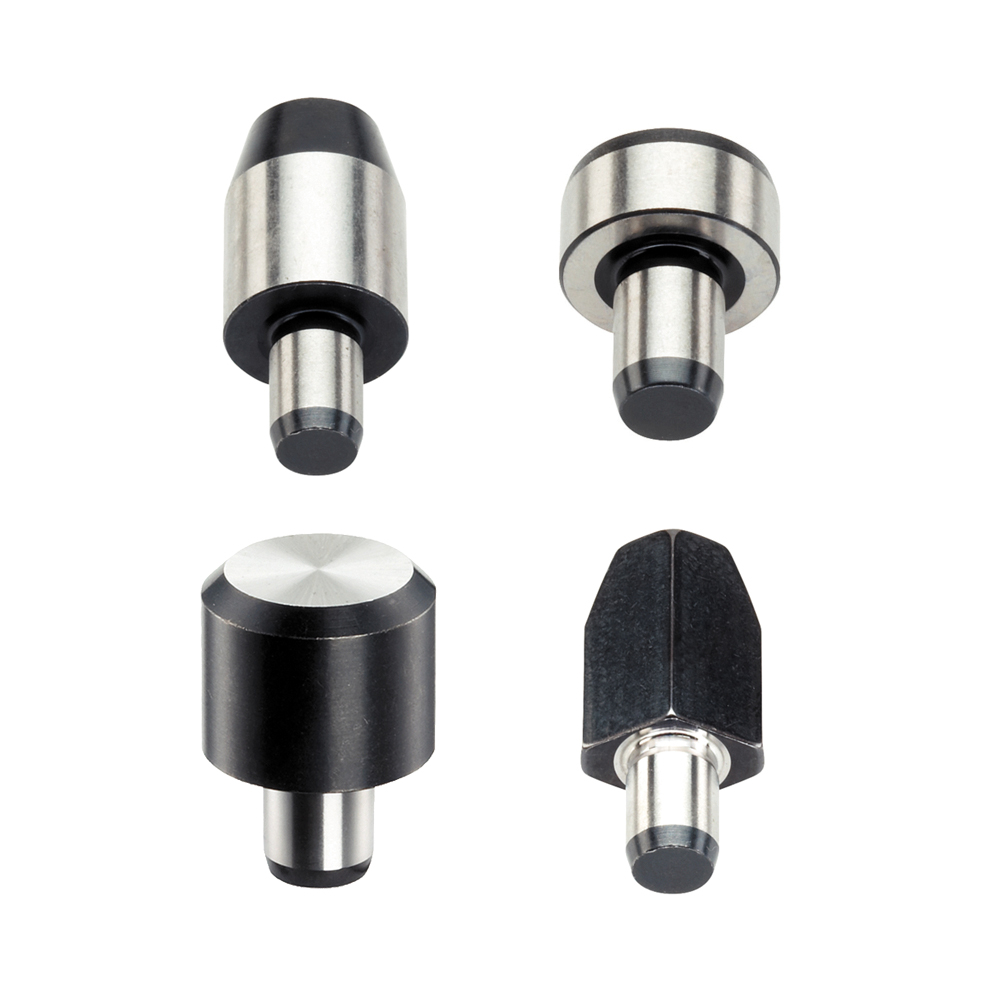

Opnamepen cilindrisch voor het positioneren in boringen met een passing. Oplegpen en opnamepen cilindrisch ook als aanslagen en steun te gebruiken. Opnamepen afgevlakt voor compensatie van toleranties in de afstandsmaat van twee boringen of voor het vastleggen van de te positioneren delen in slechts één richting. Oplegoppervlak zonder centrum.

Materiaal:

• gereedschapstaal, gehard, geslepen.

Kenmerken:

• type 1: oplegbout, DIN 6321, vorm A; tolerantie L = h9;
• type 2: centreerpen, cilindrisch, DIN 6321, vorm B;
• type 3: centreerpen, afgevlakt, DIN 6321, vorm C;
• type 4: DIN 6321, oude norm;
• type 5: tussenmaten, niet volgens DIN vastgelegd;
• d in de tabel staat voor de boring (H7 tolerantie) (mm) (zie toepassingsvoorbeeld);
• *: insteek.
