montage: uitsluitend voor vlakke, gesloten ringvlakken; voor lange gaten alleen vorm G (type 2) gebruiken;
de stalen varianten zijn DIN 6319;
RVS A4 versies hebben een kartelrand en zijn verglijkbaar met DIN 6319;

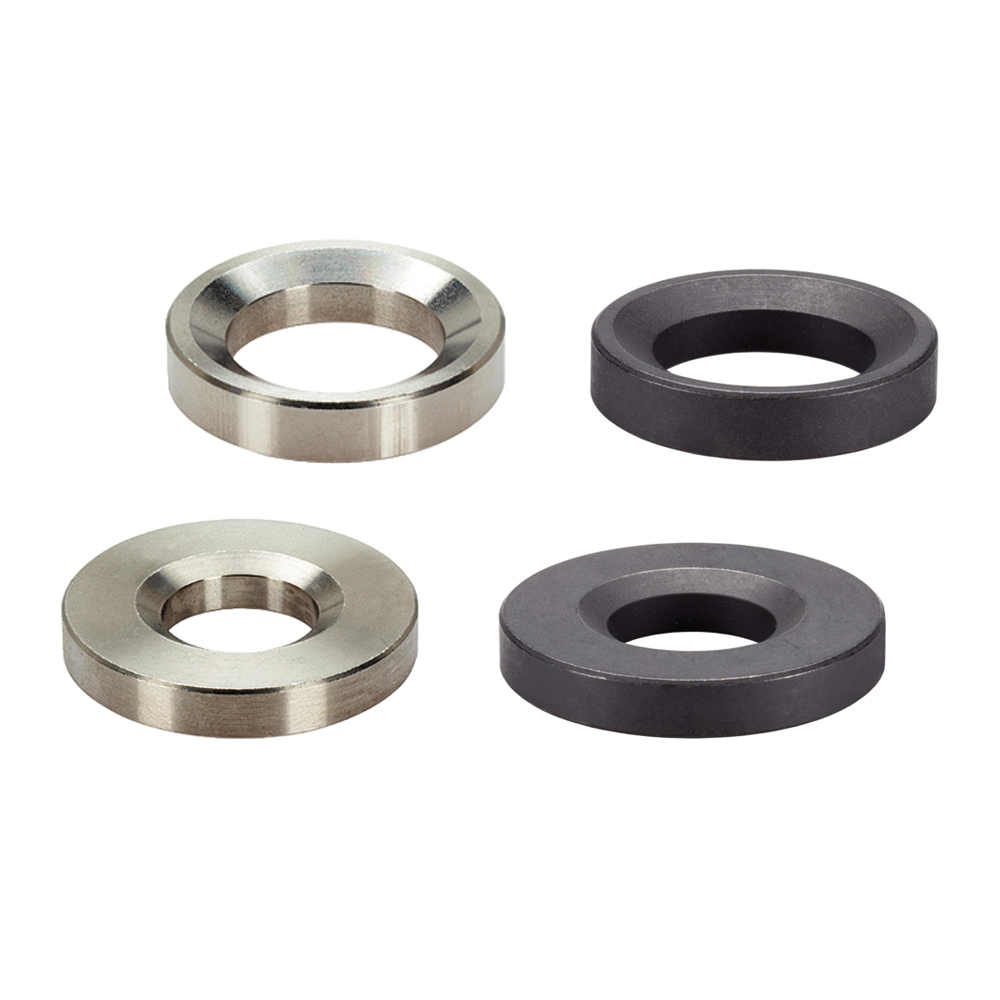

type 1: holle onderlegringen van gehard staal, RVS 303, RVS+ A4, vorm D;
type 2: holle onderlegringen van temperstaal, RVS 303, RVS+ A4, vorm G;
voor de stalen versie geldt het aanhaaldraaimoment voor bouten 8.8, houd rekening met de voorspanning, wrijvingscoëfficiënt μges 0,14;
voor de RVS versies geldt dat het aanhaaldraaimoment voor bouten A2-70 alleen als richtwaaarde gezien kunnen worden, houd rekening met de voorspanning, wrijvingscoëfficiënt μges 0,12.
Technische informatie:
d2 in de tabel staat voor welke pen de onderlegring geschikt is (mm);
d3 in de tabel staat voor welke bouten de onderlegring geschikt is (mm);
F1(kN) staat voor de maximale belastbaarheid bij statische belasting;
M in de tabel staat voor het maximale aandraaimoment schroefverbinding (Nm);
het aanhaaldraaimoment en de belastbaarheid bij HC02.3006.3850, HC02.3006.4500, HC02.3006.6000, HC02.3006.6500, HC02.3006.7000 en HC02.3006.7500 hebben gemiddelde waarden;
HC02.3006.2600, HC02.3006.3150, HC02.3006.3850, HC02.3006.4500, HC02.3006.6000, HC02.3006.6500, HC02.3006.7000 en HC02.3006.7500 hebben afmetingen die niet in de DIN zijn vastgelegd.
