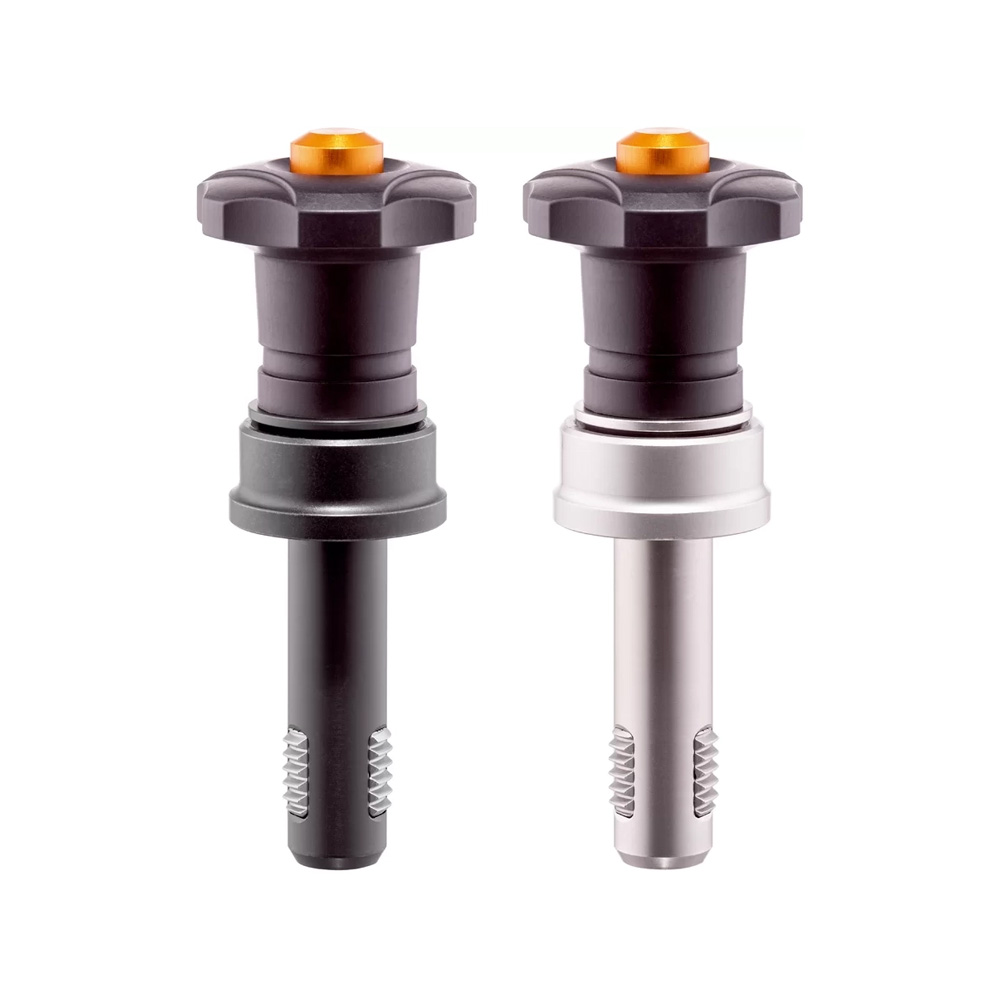

Insteekstift zelfborgend schroefdraad axiaallager

Materiaal:

• stift: veredeld mangaan-gefosfateerd staal; RVS (1.4542), gehard;
• drukknop: aluminium (Alu), oranje, geanodiseerd;
• schroefdraad element: RVS (1.4542), gehard;
• axiaallager: staal, genitreerd, gepolijst; RVS;
• greep: thermoplast (PA 6), zwart (RAL 9005);
• veer: RVS.

Kenmerken:

• insteekstiften met schroefdraad worden gebruikt voor het snel bevestigen, vergrendelen, afstellen, wisselen en borgen van producten;
• door op de knop te drukken, wordt het schroefdraad ontgrendeld en kan deze in en uit een schroefdraadgat gestoken worden;
• zelfremmend door veerbelasting;
• door de axiaallager een aanzienlijk verhoogde klemkracht bij dezelfde handgreepgrootte door vermindering van de oppervlaktewrijving;
• bescherming van het onderdeel dankzij een vast contactoppervlak;
• laag instelgedrag door hogere voorspankracht in het draadeind;
• F(kN) in de tabel is de maximale spankracht;
• F1(kN) in de tabel is de gemiddelde spankracht;
• F2(kN) in de tabel is de afschuifsterkte dubbelsnedig;
• M in de tabel staat voor het aandraaimoment (Nm);
• M1 in de tabel staat voor het gemiddelde aandraaimoment (Nm);
• x in de tabel staat voor het binnendraad (mm);
• temperatuurbereik van -30°C tot 80°C.
