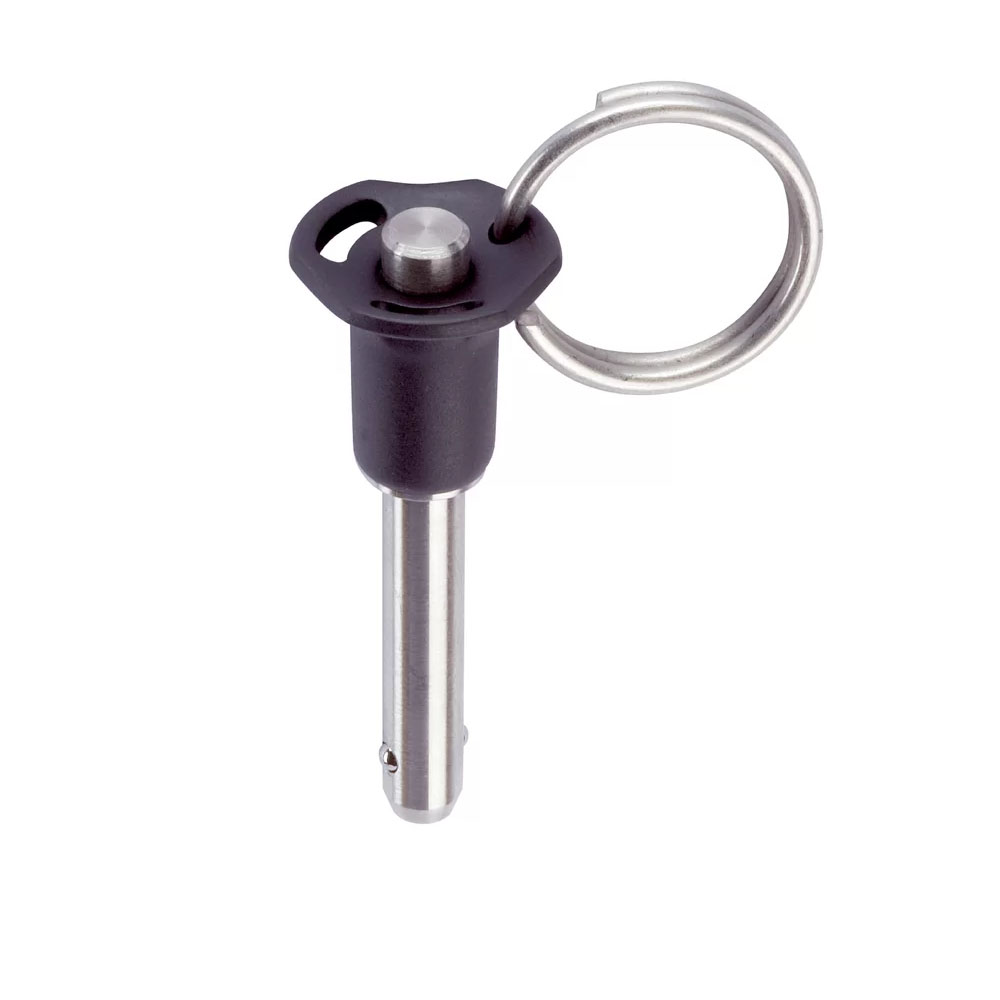

Kogelinsteekstift standaard volgens NAS / MS17984

Kogelinsteekstiften volgens MS17984 / NAS1333 - 1343 worden gebruikt voor het snel bevestigen, vergrendelen, aanpassen, veranderen en beveiligen. Ze zijn snel en eenvoudig te ontgrendelen voor veelvuldig herhalende verbindingen. Kogelinsteekstiften (Quick release pins) worden geproduceerd volgens Aviation Norm MS / NAS en getest volgens NAS 1332.

Oppervlaktebehandeling:

• alle RVS onderdelen zijn gepassiveerd volgens AMS2700;
• alle Aluminium onderdelen zijn geanodiseerd volgens MIL-A-8625.

Warmtebehandeling:

• behuizing: Rc. 40 min. (AMS2759, Conditie H900);
• spindel: Rc. 40 min. (AMS2759, Conditie H900);
• kogel: Rc. 58-62 min. (AMS2759).

Materiaal:

• behuizing: RVS, precipitatiegehard, gepassiveerd - CRES 17-4PH (specificatie AMS5643);
• spindel: RVS, precipitatiegehard, gepassiveerd - CRES 17-4PH (specificatie AMS5643);
• veer: RVS, gepassiveerd - CRES 302 (specificatie ASTM-A-313);
• handgreep: Aluminium, zwart geanodiseerd - Alum. legering A380 (specificatie ASTM B85/B85); vanaf 3/8" - Aluminium, zwart geanodiseerd - Alum. legering 6061-T6 (specificatie AMS-QQA200/8);
• bevestigingsring: RVS, gepassiveerd - CRES 302 (specificatie ASTM A-313/A313M);
• drukknop: RVS, gepassiveerd - CRES 303 (specificatie ASTM A484/484M);
• kogel: RVS, precipitatiegehard, gepassiveerd - CRES 440C (specificatie AMS5630).

Kenmerken:

• Kogelinsteekstiften, enkelwerkend, zijn zelfborgend en vereisen een druk op de knop om de pen te ontgrendelen;
• dit product is vervaardigd in INCH-afmetingen;
• type 1 is voor de afmetingen 3/16" - 5/16";
• type 2 is voor de afmetingen 3/8" - 1";
• d1 in de tabel is de minimale onder tolerantie van de diameter D1;
• d2 in de tabel is de maximale boven tolerantie van de diameter D1;
• F in de tabel is minimale afschuifkracht in lbf;
• d in de tabel is de maximale maat voor het tegendeel;
• temperatuurbereik van -65°F tot 200°F;
• voor bijbehorende bevestigingskabels zie AP56 en AP57;
• voor bijbehorende waarschuwingsvlaggen, zie de typen in de AP58.
