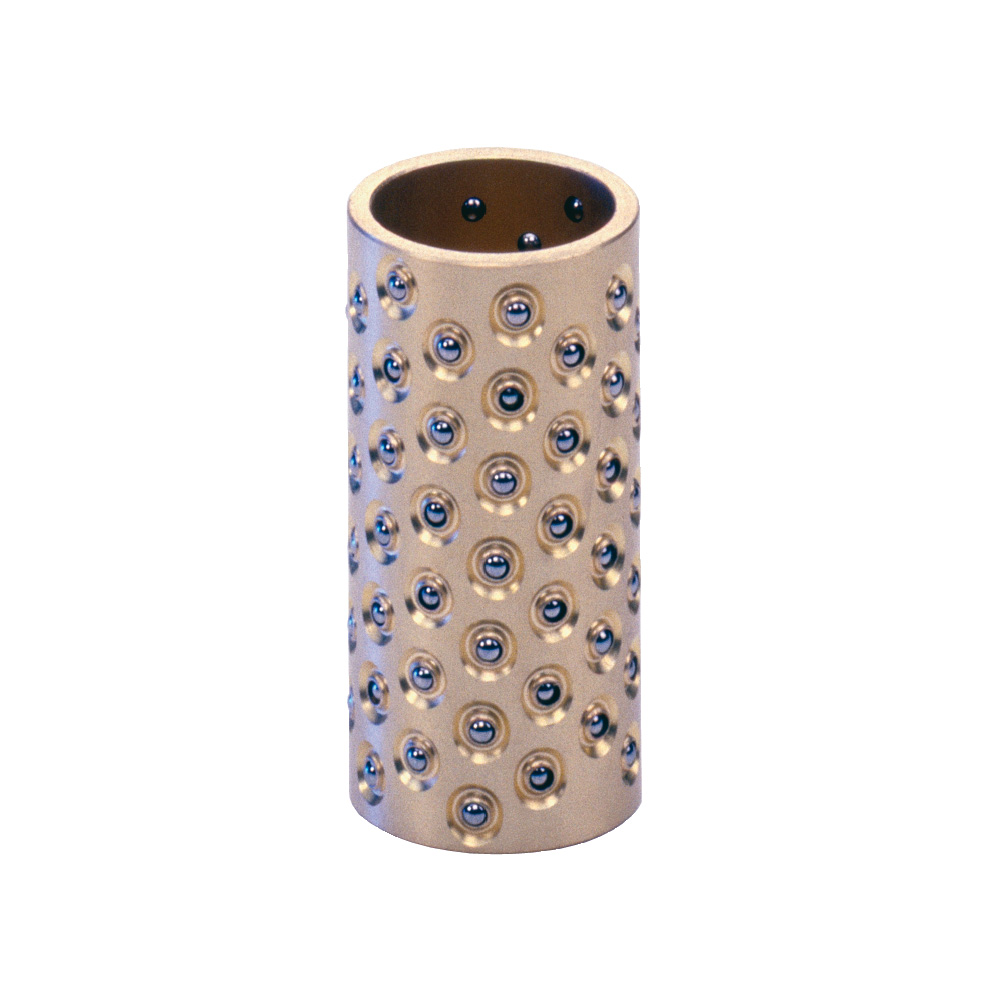

Kogelkooi met kleine kogel

Materiaal:

• kooi: messing;
• kogels: RVS-kogellagerstaal, gehard, X90 CrMoV 18 (1.4112); DIN 5401 respectievelijk ISO 3290 Grade 5 type P0.

Kenmerken:

• kogelkooi van messing met stalen kogels welke in een spiraalvorm zijn aangebracht is geschikt voor toepassing met geleidebussen DE14 en DE16;
• speciaal voor de fijnmechanische en optische industrie ontwikkeld;
• toepassing van kleinere kogels in verhouding tot DD15;
• verkleinde inbouwruimte in combinatie met geleidebussen uit DE14 en DE16;
• de schikking van de kogels, welke in spiraalvorm zijn aangebracht, is optimaal voor lineaire en roterende bewegingen;
• de kogelkamers zijn dicht gefelsd zodat de kogels niet losraken maar soepel beweegbaar worden vastgehouden;
• de kogels zijn optimaal gepositioneerd, zodat bij lineaire en roterende bewegingen iedere kogel in een eigen baan loopt;
• de positionering van de kogels garandeert een rustige loop en verlengt de levensduur van de kogelgeleiding aanzienlijk;
• messing biedt een hoge mechanische sterkte, de beste glij-eigenschappen, hoge slijtbestendigheid en temperatuurbestendigheid;
• voor aanwijzingen over de inbouw en het onderhoud verwijzen wij naar de bijlage;
• maximum temperatuur voor de kooi tot 150°C;
• F(N) in de tabel staat voor de draagkracht bij gelijkmatige radiale belasting; bij een momentwerking moet een draagkrachtberekening worden gemaakt;
• x in de tabel staat voor het aantal kogels.

Speciale aanvragen:

De kogelkooi kan met RVS of keramische kogels geleverd worden. Andere afmetingen, uitvoeringen of materialen zijn volgens tekening ook leverbaar.
