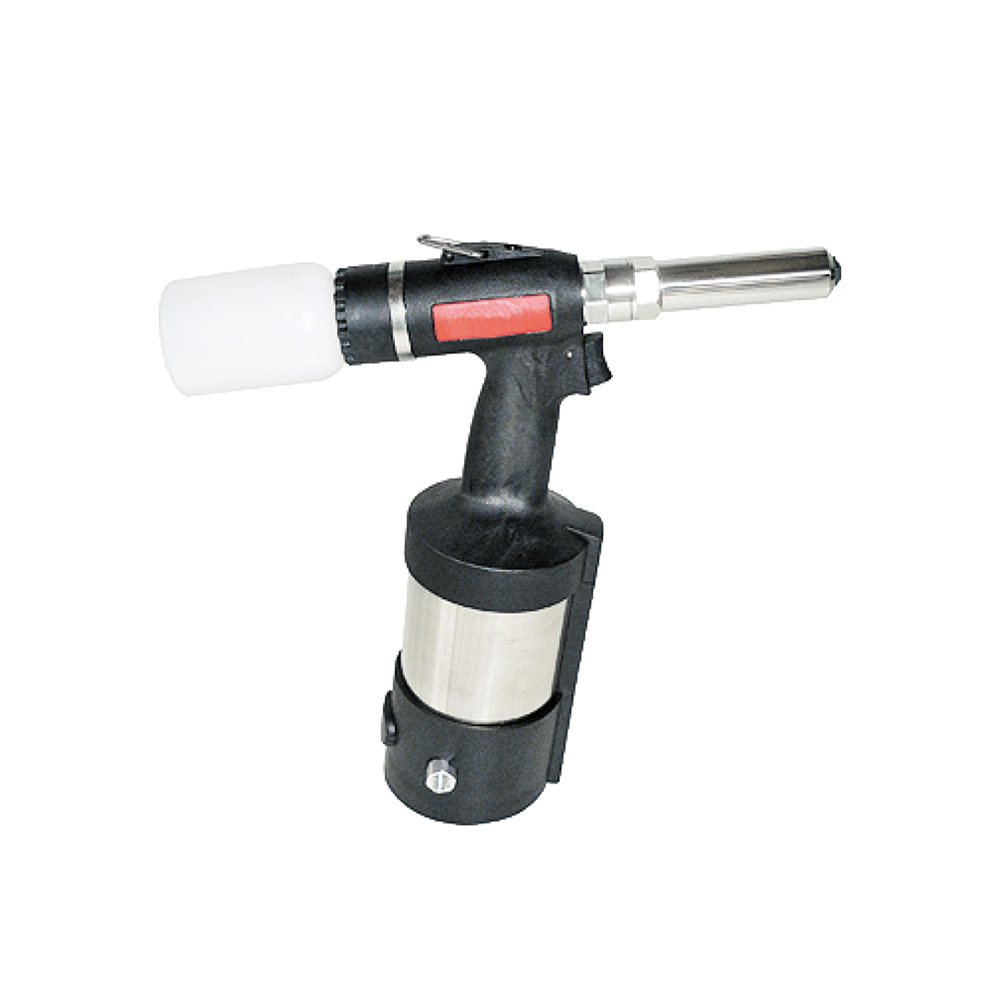

Montagegereedschap ExTool 030

Gereedschap voor het eenvoudig en nauwkeurig monteren van de Expander afdichtstoppen met trekpen/verlengde trekpen.

Materiaal:

• montagegereedschap: staal; kunststof.

Kenmerken:

• werkdruk minimaal 5 bar / maximaal 7 bar;
• luchtverbruik bij 5.6 bar = 3,5 l/min;
• geluidsniveau lager dan 75 db(A);
• cyclustijd 2 seconden;
• type 1: montagegereedschap, pneumatisch (ExTool 030) voor de afmetingen D = 4 tot 6;
• type 2: mondstuk;
• type 3: stang;
• type 4: spanklauwen;
• type 5: behuizing spanklauwen;
• D2 in de tabel staat voor de nominale maat (mm);
• s in de tabel staat voor de slag;
• * in de maatschets staat voor het mondstuk;
• *1 in de maatschets staat voor de opvangbak voor pen, afneembaar;
• het mondstuk bestaat uit diverse onderdelen, zie toepassingsvoorbeeld:
• *2 spanklauwen;
• *3 stang;
• *4 behuizing van de spanklauwen;
• in de gereedschap basisset zijn inbegrepen de as, de klembekken en de klembekbehuizing;
• bij dit pneumatisch gereedschap moet een set mondstukken apart besteld worden, zie type 2;
• F1(kN) in de tabel staat voor de trekkracht bij 7 bar.
