Opzetspanner afmeting 25

Materiaal:

• opzetspanner: staal, gehard, gezwart, geslepen.

Kenmerken:

• snel spannen met de hand via de spanbout, verstelbare klemhefboom of excenterhefboom;
• eenvoudig en snel uitwisselen van het werkstuk middels draaien klemknop naar links en rechts;
• compacte uitvoering, daarom weinig ruimte nodig voor spannen;
• de spanhoogte kan met de hoogtecilinders HG23, evenals met schijf CI51 vergroot worden en door spaninzetstukken gereduceerd worden;

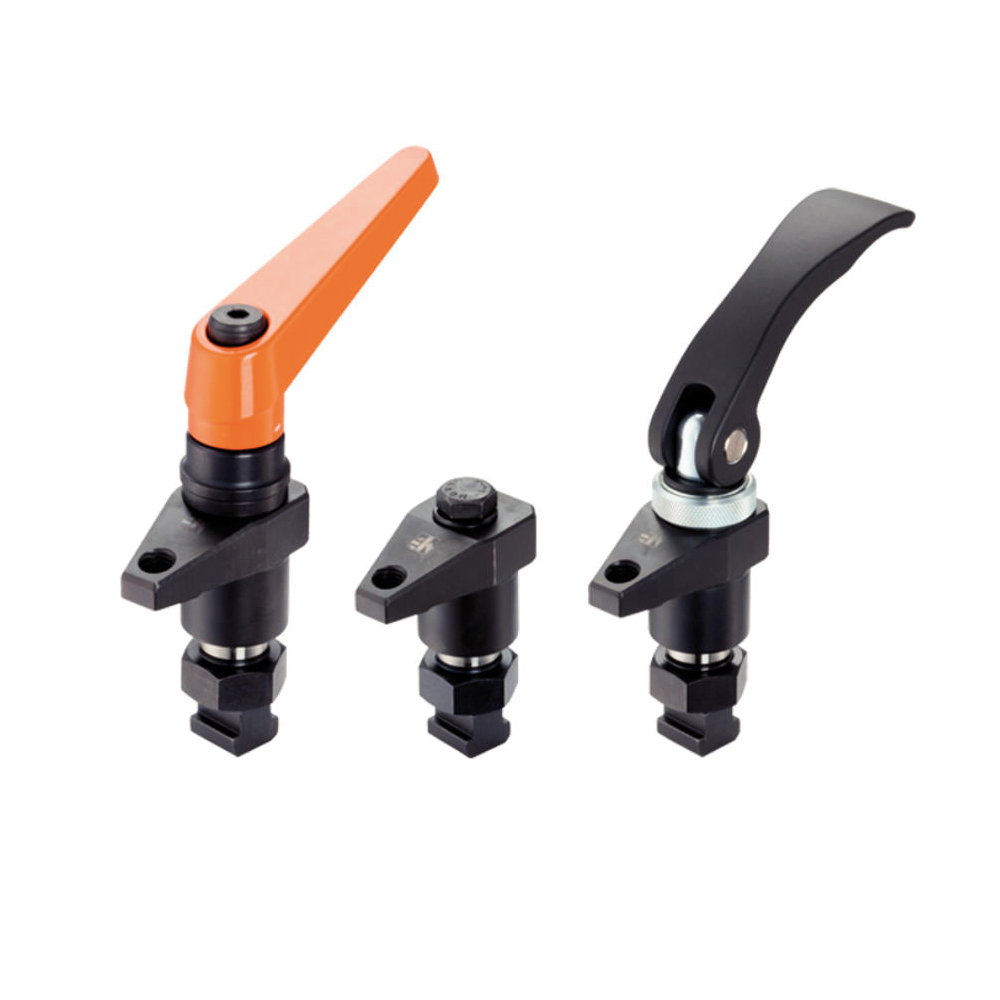

• type 1: met verstelbare klemhefboom met axiaallager;
• type 2: met een spanbout;
• type 3: met verstelbare excentrische spanhefboom;
• x in de tabel staat voor welk systeem de opzetspanner geschikt is;
• *: opnameboring voor drukstukken b.v. HG26.0829.2002;
• *1: verstelbare klemhefboom M8 met axiaallager AD31, AD32;
• *2: aandraaimoment max. 10 Nm (M8);
• *3: 360° zwenkbaar;
• *4: DIN 913 (uitwisselbaar);
• *5: met spanbout M8 (SW 13) aandraaimoment: max. 10 Nm;
• *6: excenter slag 1;
• *7: instelbaar excenter snelspanner M8; AD61, AD62, AD63, AD64, HG22.

Montage:

• de opzetspanners kunnen op twee manieren bevestigd worden;
• 1) met een bout voor T-gleuf (DIN 508);
• 2) met een draadeind direct in de plaat bijvoorbeeld van een opspanning;
• de cilinder moet op het hele vlak aanliggen.

Overige producten:

• HG23: hoogtecilinders;
• CI51: as/C-ringen.
