snel spannen met de hand via de spanbout, verstelbare klemhefboom of excenterhefboom;
eenvoudig en snel uitwisselen van het werkstuk middels draaien klemknop naar links en rechts; bij gebruik van positioneerring HE29.0009.0000 traploos instelbaar;
bij gebruik van de positioneerring HE29.0009.0000 exacte positionering; hierbij wordt L6 7 millimeter (slag L7 min 7 mm);
compacte uitvoering, daarom weinig ruimte nodig voor spannen;
de spanhoogte kan met de hoogtecilinders HG23, evenals met schijf CI51 vergroot worden en door spaninzetstukken gereduceerd worden;

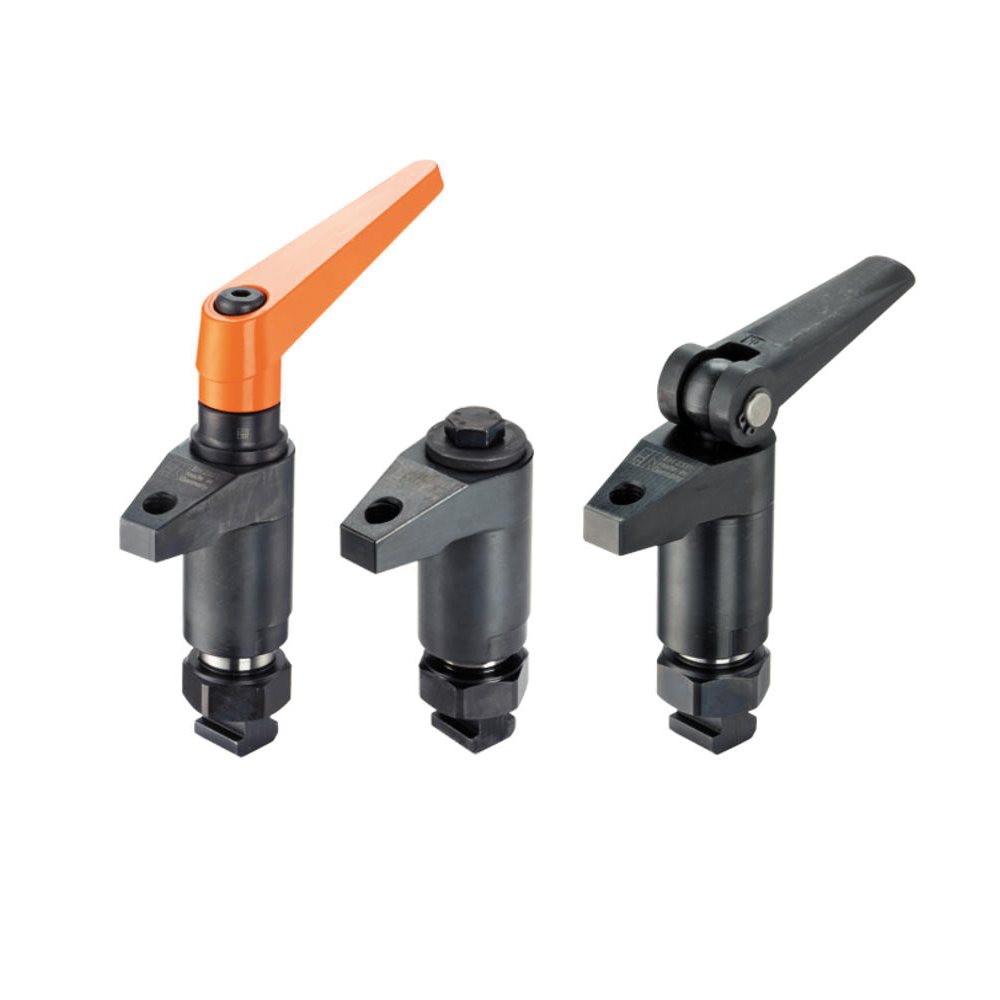

type 1: met verstelbare klemhefboom met axiaallager;
type 2: met een spanbout;
type 3: met verstelbare excentrische spanhefboom;
x in de tabel staat voor welk systeem de opzetspanner geschikt is;
*: opnameboring voor drukstukken bv. HG26.1229.2002;
*1: verstelbare klemhefboom M12 met axiaallager; AD31, AD32;
*2: aandraaimoment max. 60 Nm (M12);
*3: 360° zwenkbaar;
*4: DIN 913 (uitwisselbaar);
*5: met spanbout M12 (SW18) aandraaimoment: max 60 Nm.
Montage:
de opzetspanners kunnen op twee manieren bevestigd worden;
1) met een bout voor T-gleuf (DIN 508);
2) met een draadeind direct in de plaat bijvoorbeeld van een opspanning;
de cilinder moet op het hele vlak aanliggen;
de spanhoogte kan door de hoogtebegrenzing niet overschreden worden.
