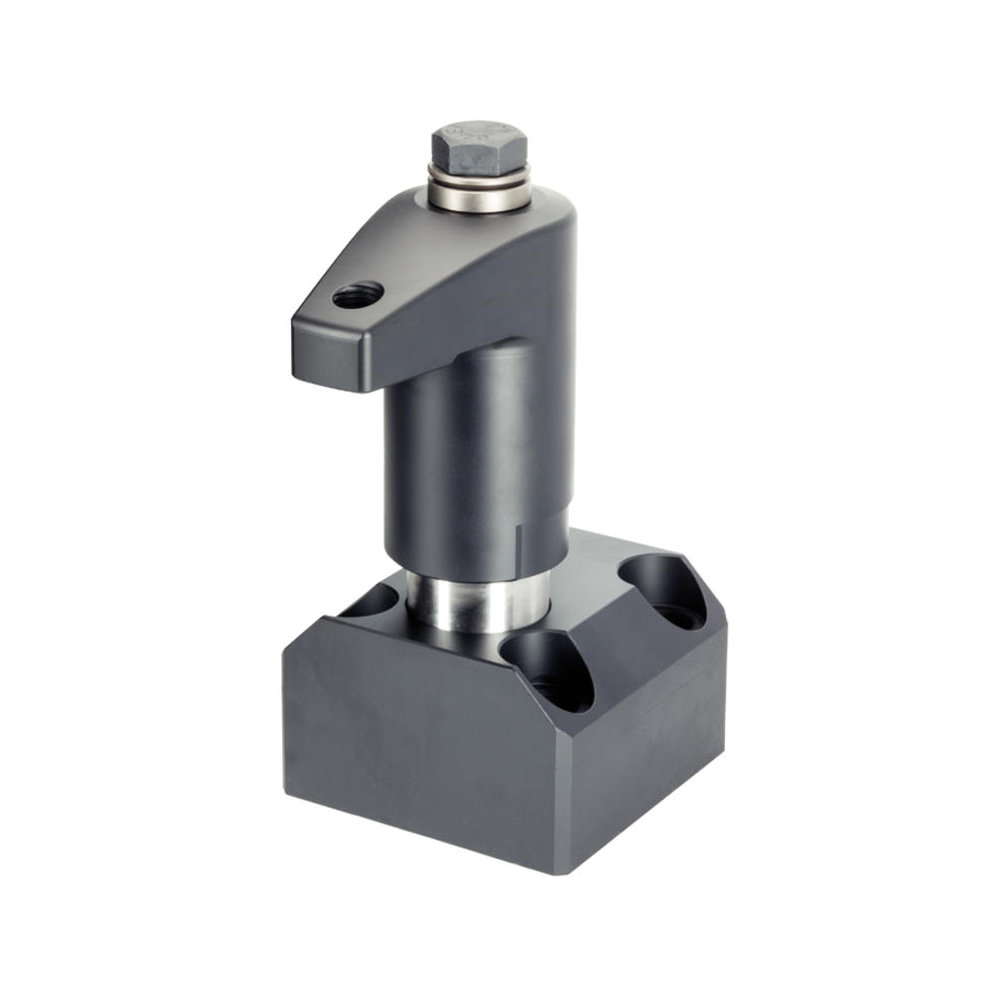

Opzetspanner afmeting 82,5

Materiaal:

• opzetspanner: staal, gehard, gezwart, geslepen.

Kenmerken:

• de opzetspanner is een universele mechanische spanner waarmee snel en eenvoudig spannen en het uitwisselen van werkstukken mogelijk maakt; de kop kan namelijk weggedraaid worden;
• compacte uitvoering;
• spankracht t/m 30kN middels spanschroef SW 36;
• 360° rotatie (kop);
• spanweg 30 mm;
• spanhoogte max 250 mm;
• geïntegreerde hoogte-aanslag in verband met veiligheid;
• fixatie met 4x M24 bouten, kwaliteit 8.8 (overdrachtmoment 600Nm), h.o.h. 100x100 mm;
• de positioneerring HE29.0009.0001 zorgt voor een herhaalbare nauwkeurige klemming;
• L7 in de tabel staat voor de slag (mm);
• M(Nm) in de tabel staat voor het maximale aanhaaldraaimoment;
• F1(kN) in de tabel staat voor de maximale spankracht;
• *: met spanbout M24 (SW 36) aandraaimoment: max. 200 Nm;
• *1: 360° zwenkbaar;
• *2: opnameboring voor drukstukken.

Overige producten:

• HE29: positioneerring.
