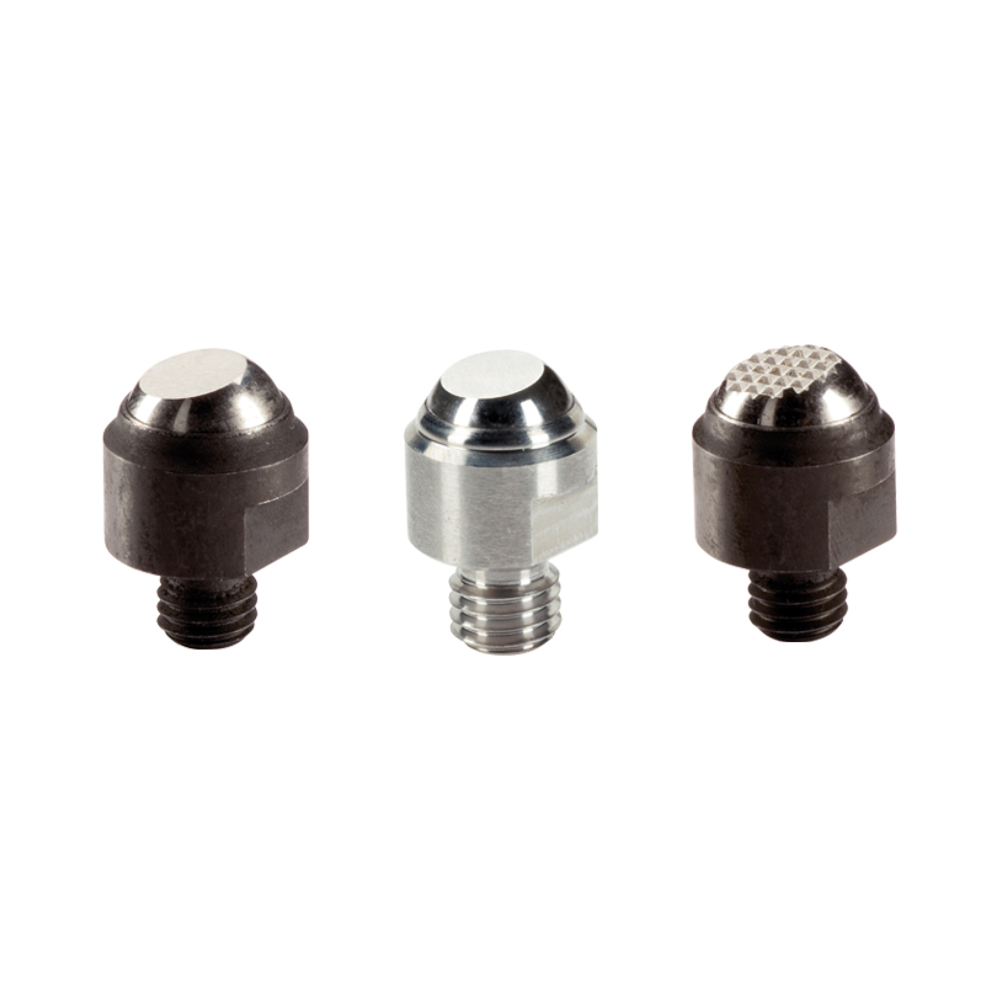

Pendelopzetstuk buitendraad afgevlakte kogel

Te gebruiken als aanslag, oplegpunt, drukstuk en geschikt voor inbouw in spanelementen.

Materiaal:

• huls: temperstaal, veredeld, gefosfateerd; RVS 431 (1.4057);
• kogel: kogellagerstaal, gehard, blank; RVS 420 (1.3541), vernikkeld.

Kenmerken:

• kogel tegen verdraaien geborgd;
• belastbaarheid geldig voor staal en RVS uitvoering;
• type 1: oplegoppervlak vlak;
• type 2: oplegoppervlak geribbeld;
• D3 in de tabel staat voor de diameter van de kogel;
• M(Nm) in de tabel staat voor het maximale aandraaimoment;
• F1(kN) in de tabel staat voor de maximale belastbaarheid bij statische belasting.
