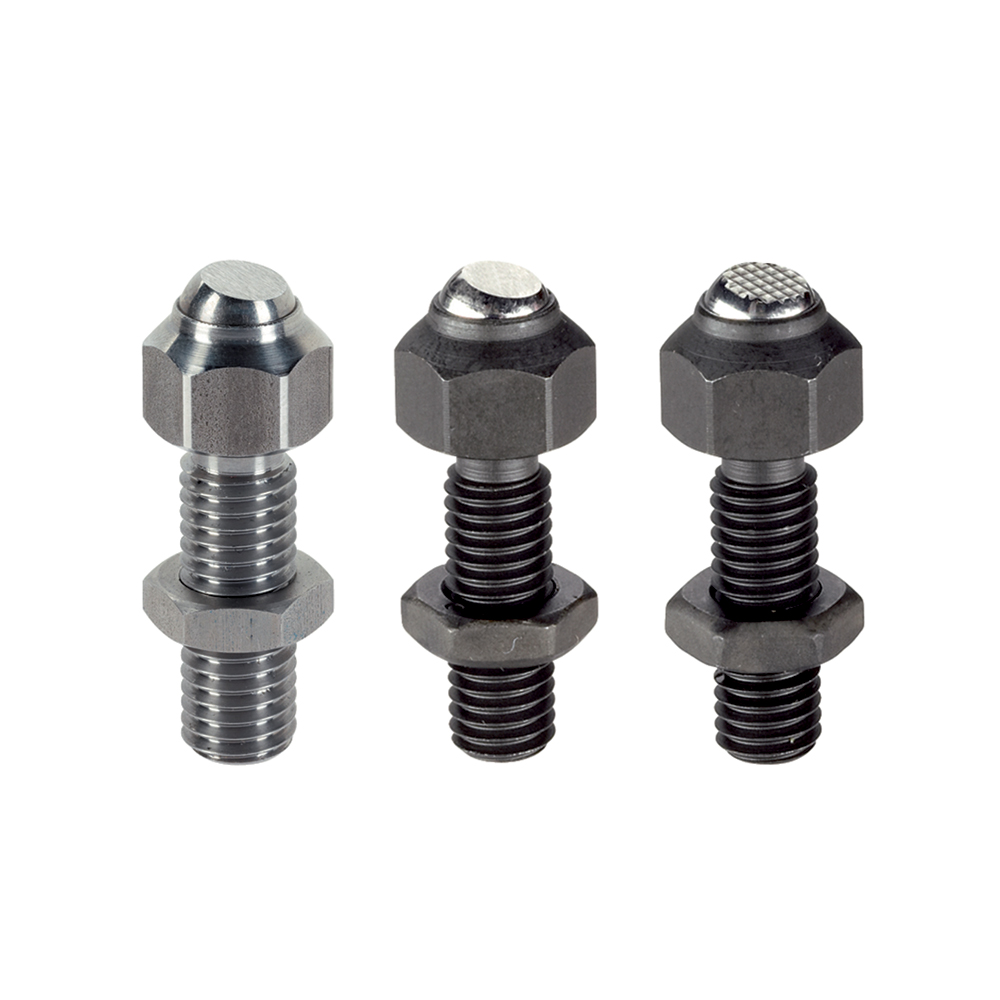

Pendelopzetstuk instelbaar

Te gebruiken als aanslag, oplegpunt, drukstuk en geschikt voor inbouw in spanelementen.

Materiaal:

• kogel: kogellagerstaal, gehard, blank; RVS 420 (1.3541), vernikkeld;
• huls: temperstaal, veredeld, gefosfateerd; RVS 431 (1.4057), veredeld;
• moer: staal, gezwart (ISO 4035); RVS.

Kenmerken:

• kogel tegen verdraaien geborgd;
• belastbaarheid geldig voor staal en RVS uitvoering;
• speciale uitvoering op aanvraag;
• type 1: oplegoppervlak glad;
• type 2: oplegoppervlak geribbeld;
• D2 in de tabel staat voor de diameter van de kogel;
• x in de tabel staat voor welk systeem het pendelopzetstuk geschikt is;
• M(Nm) in de tabel staat voor het maximale aandraaimoment;
• F1(kN) in de tabel staat voor de maximale belastbaarheid bij statische belasting.
