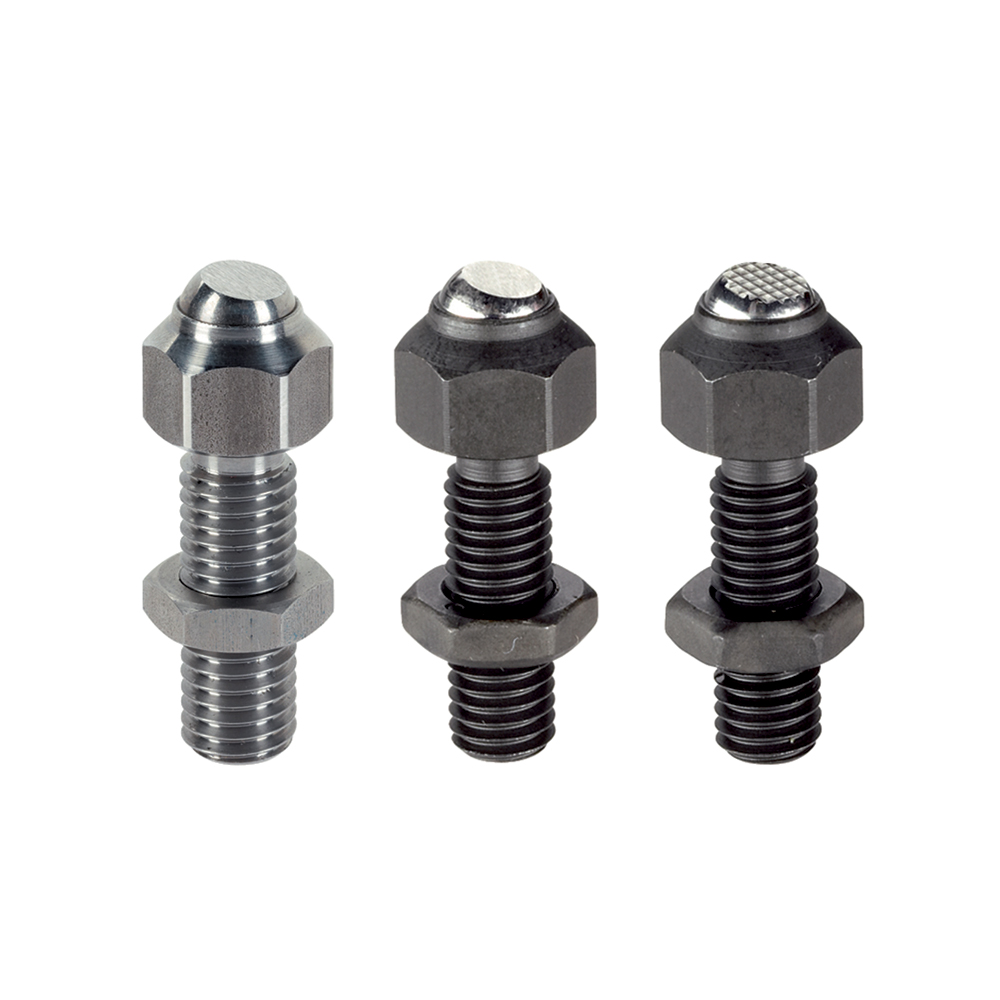

Pendelopzetstuk instelbaar reset functie

Te gebruiken als aanslag, oplegpunt, drukstuk en geschikt voor inbouw in spanelementen. Door het resetten tot de parallelle positie kan het contactpunt van het uitlijningsvlak in de oorspronkelijke positie gezet worden. Hierdoor wordt klemmen tijdens aanbrengen voorkomen.

Materiaal:

• veerelement: thermoplast PUR;
• kogel: kogellagerstaal, gehard, blank; RVS 420 (1.3541), vernikkeld;
• huls: temperstaal, veredeld, gefosfateerd, RVS 431 (1.4057), veredeld;
• moer: staal, gezwart (ISO 4035); RVS.

Kenmerken:

• kogel tegen verdraaien geborgd;
• belastbaarheid geldig voor staal en RVS uitvoering;
• speciale uitvoering op aanvraag;
• type 1: oplegoppervlak glad;
• type 2: oplegoppervlak geribbeld;
• D2 in de tabel staat voor de diameter van de kogel;
• M(Nm) in de tabel staat voor het maximale aandraaimoment;
• F1(kN) in de tabel staat voor de maximale belastbaarheid bij statische belasting.
