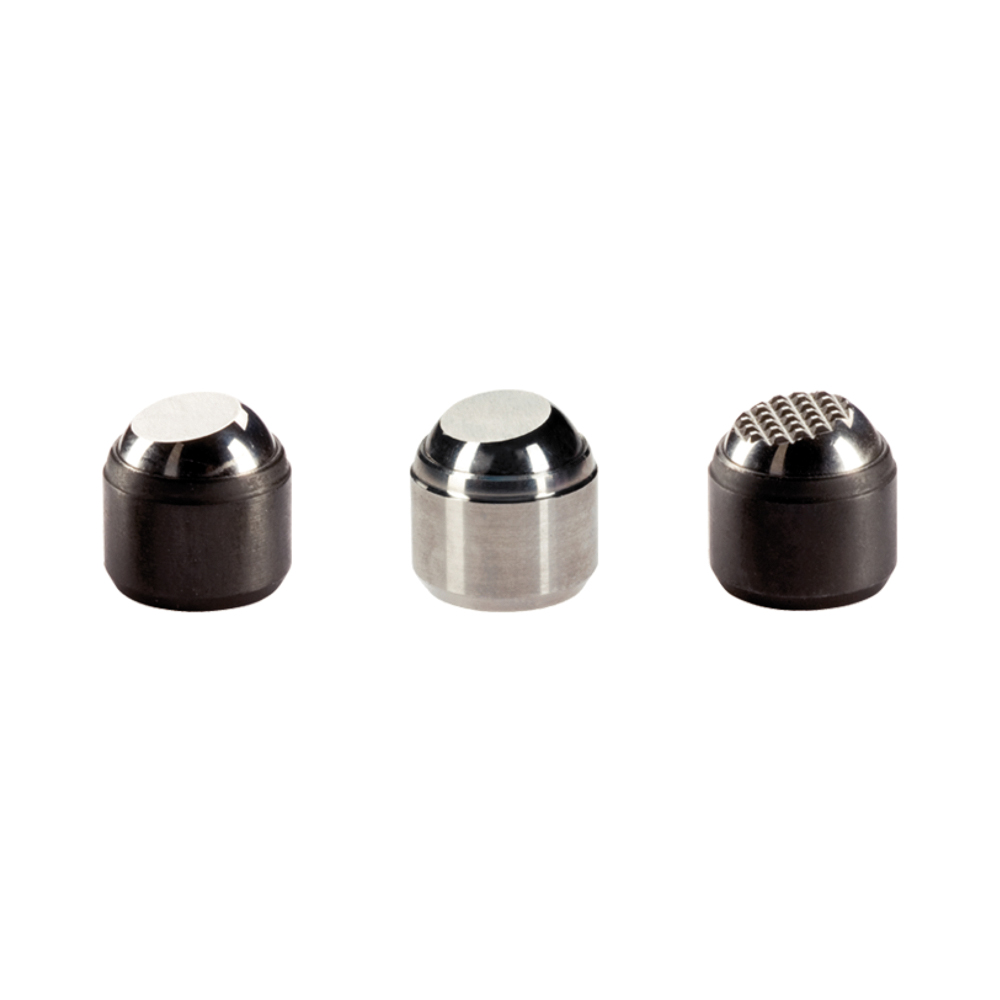

Pendelopzetstuk opnamekraag afgevlakte kogel

Te gebruiken als aanslag, oplegpunt, drukstuk en geschikt voor inbouw in spanelementen.

Materiaal:

• kogel: kogellagerstaal, gehard, blank; RVS 420 (1.3541), vernikkeld;
• huls: temperstaal, veredeld, gefosfateerd; RVS 431 (1.4057).

Kenmerken:

• kogel tegen verdraaien geborgd;
• belastbaarheid geldig voor staal en RVS uitvoering;
• type 1: oplegoppervlak vlak;
• type 2: oplegoppervlak geribbeld;
• D2 in de tabel staat voor de diameter van de kogel;
• d1 in de tabel staat voor diameter van de boring (H7 tolerantie);
• d2 in de tabel staat voor de minimale diepte van de boring;
• M(Nm) in de tabel staat voor het maximale aandraaimoment.
• F1(kN) in de tabel staat voor de maximale belastbaarheid bij statische belasting; geldt alleen als de minimale boordiepte aangehouden is.
