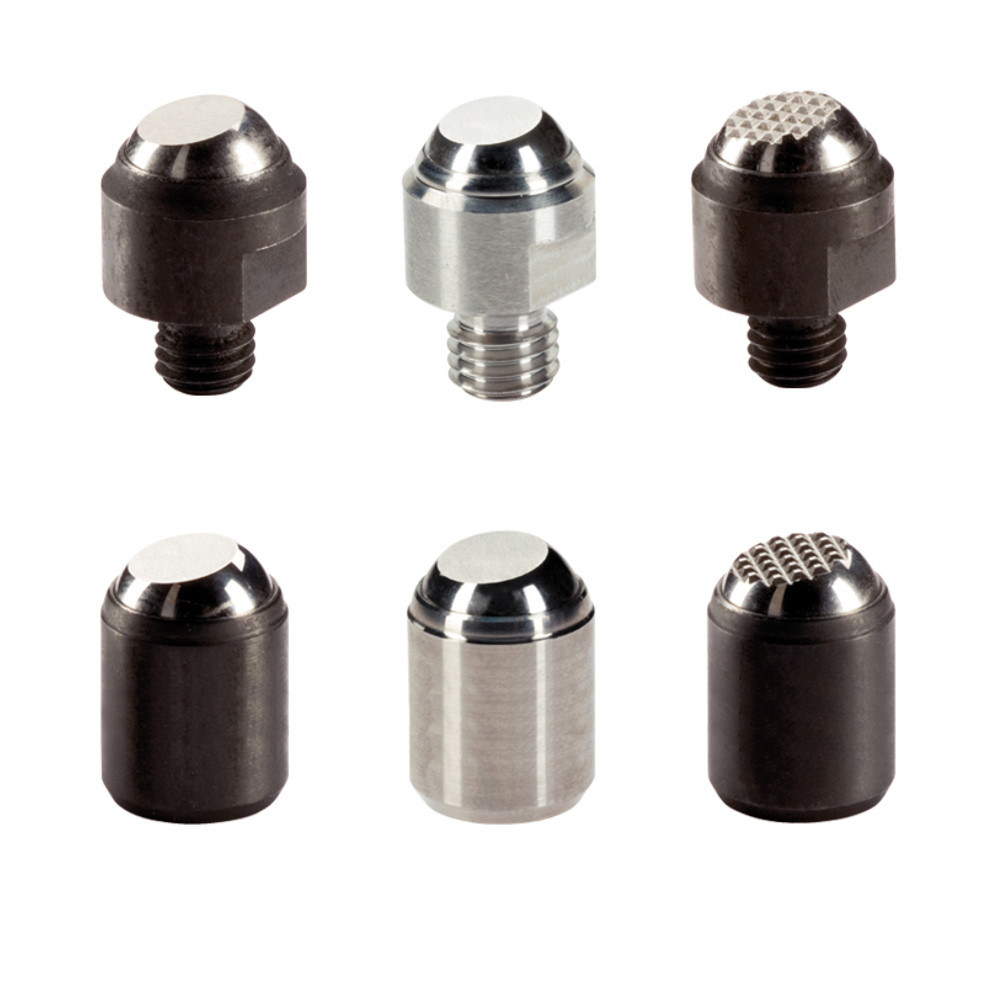

Pendelopzetstuk reset functie

Te gebruiken als aanslag, oplegpunt, drukstuk en geschikt voor inbouw in spanelementen. Door het resetten tot de parallel positie kan het contactpunt van het uitlijningsvlak in de oorspronkelijke positie worden gezet. Hierdoor wordt klemmen tijdens aanbrengen voorkomen.

Materiaal:

• veerelement: thermoplast PUR;
• kogel: kogellagerstaal, gehard, blank; RVS 420 (1.3541), vernikkeld;
• huls: temperstaal, veredeld, gefosfateerd; RVS 431 (1.4057).

Kenmerken:

• kogel tegen verdraaien geborgd;
• belastbaarheid geldig voor staal en RVS uitvoering;
• type 1: met buitendraad, oplegoppervlak glad;
• type 2: met buitendraad, oplegoppervlak geribbeld;
• type 3: met opnamekraag, oplegoppervlak vlak;
• type 4: met opnamekraag, oplegoppervlak geribbeld;
• D3 in de tabel staat voor de diameter van de kogel;
• d1 in de tabel staat voor de diameter van de boring (H7 tolerantie);
• d2 in de tabel staat voor de minimale diepte van de boring;
• M(Nm) in de tabel staat voor het maximale aandraaimoment;
• F1(kN) in de tabel staat voor de maximale belastbaarheid bij statische belasting.
