Positioneersensor

Materiaal:

• oplegbout: gereedschapstaal, gehard, geslepen;
• afdichting: PVC;
• bevestigingslijst: staal, gezwart;
• steeknippel: messing;
• kogel: kogellagerstaal, gehard;
• huls: temperstaal, veredeld, gefosfateerd.

Kenmerken:

• type 1: de precisie van de bediening ligt in het bereik van 0,015-0,075 mm afhankelijk van het werkstukoppervlak;
• type 2 en 3: de precisie van de bediening bij een bedrijfsdruk van 2,5 bar ligt constant bij 0,005 mm;

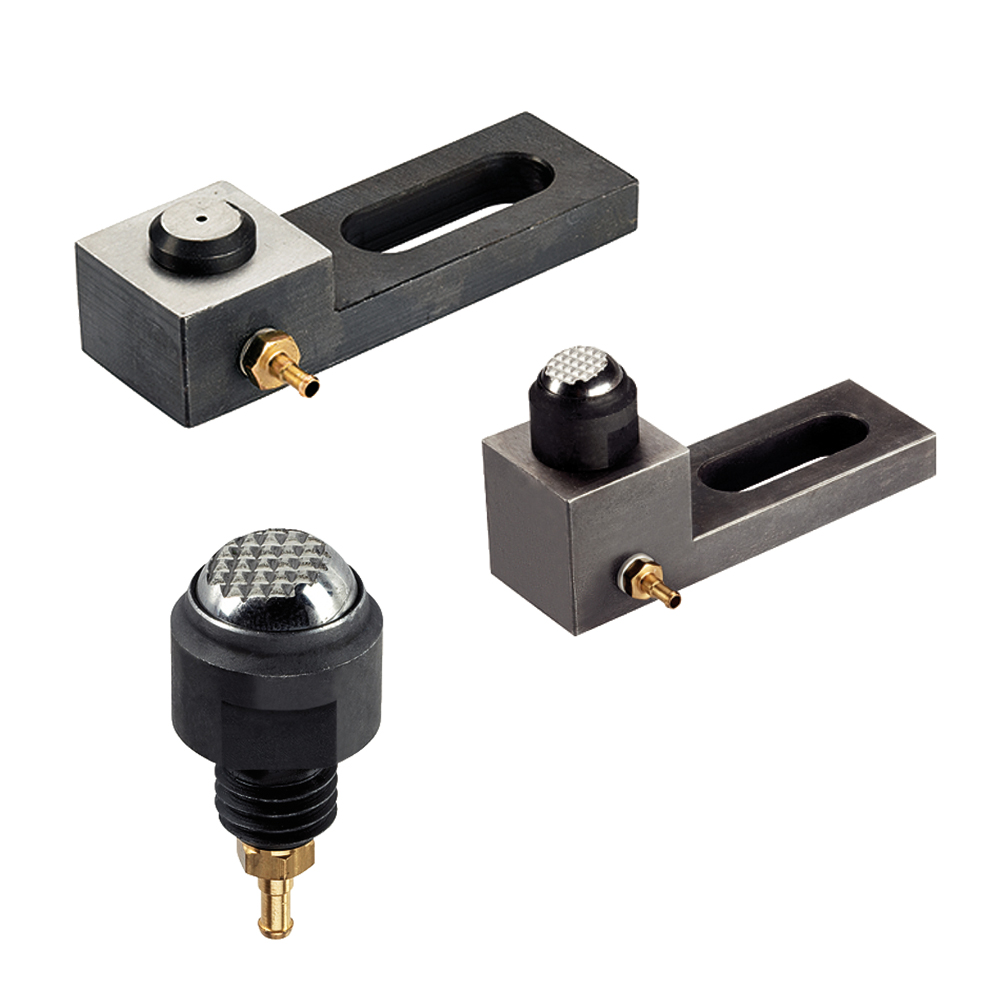

• type 1: positioneersensor pneumatisch met bevestigingslijst;
• type 2: positioneersensor pendelend, geribbeld, pneumatisch, 20 x M12 met steeknippel;
• type 3: positioneersensor pendelend, geribbeld, pneumatisch met bevestigingslijst;
• de installatiecontrole wordt gerealiseerd door stuwdruk en wordt op het bewakingssysteem (HY02.0000.0040) uitgelezen;
• F1(kN) in de tabel staat voor de maximale belastbaarheid bij statische belasting.
