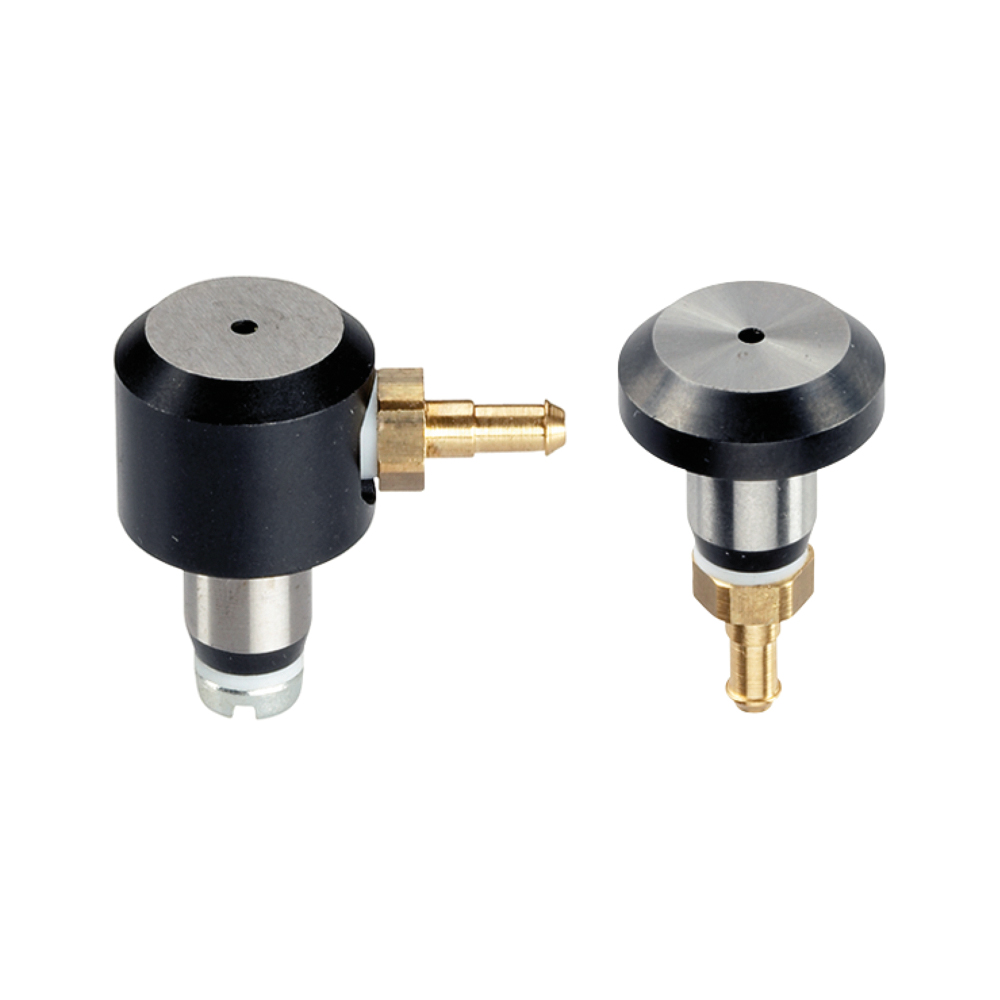

Positioneersensor pneumatisch

Toepassing als positioneercontrole bij het opspannen van voorbewerkte werkstukken.

Materiaal:

• oplegbouten: gereedschapstaal, gehard, geslepen;
• afdichting: PVC;
• schroef: staal, galvaniseert, kwaliteit 4.8 (ISO 1207);
• steeknippel: messing.

Kenmerken:

• *1: steeknippel voor PU-3 (Ø3), aansluiting naar keuze (onder / zijdelings);
• de precisie van de bediening ligt in het bereik van 0,015 – 0,075 mm afhankelijk van het werkstukoppervlak;
• de installatiecontrole wordt gerealiseerd door stuwdruk en wordt op het bewakingssysteem (HY02.0000.0040) uitgelezen;
• type 1: aansluiting onder/zijkant;
• type 2: aansluiting onder.
