EEL-S1
Bediening en besturing van actuators
EEL-S1
- plug en play oplossing
- geschikt voor drie motoren
- 120V en 220V beschikbaar
De S1-controller biedt een eenvoudige plug & play-oplossing voor onze actuatoren voor individuele, parallelle en synchrone bediening. De controllers zijn vooraf geconfigureerd en aangepast aan de betreffende actuator. Om de werking te starten, hoeft de actuator dus alleen op de controller te worden aangesloten. Het is mogelijk om tot 3 actuatoren parallel of synchroon aan te sturen.
Daarnaast biedt de controller de mogelijkheid om externe sensoren aan te sluiten zoals een afstandsbediening of knel beveiliging. Het koppelen van maximaal 4 S1-controllers om maximaal 12 actuatoren aan te sturen is ook mogelijk.
De controllers zijn beschikbaar in 120V en 220V, waarmee 24V-actuators bediend kunnen worden. Verschillende handsets maken dit productassortiment compleet.

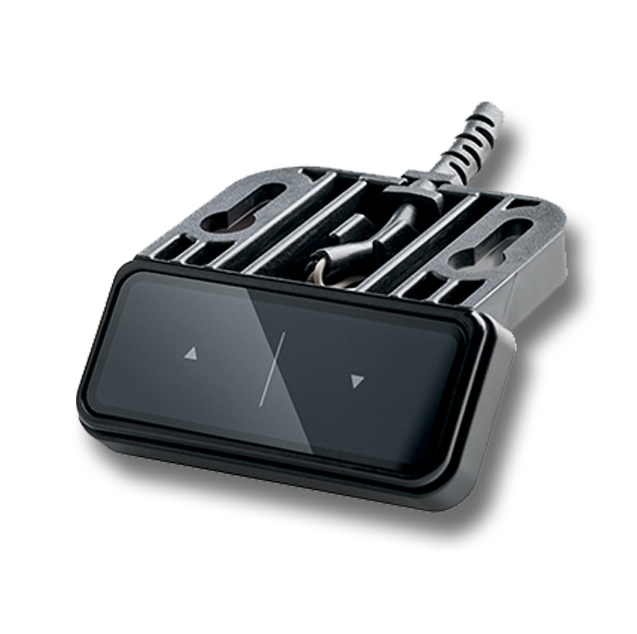

BP10.1000.0001
- omhoog-omlaag
- compact: (l x w x h) 50.5 x 57.7 x 24.4 mm
- gewicht: 35 gram

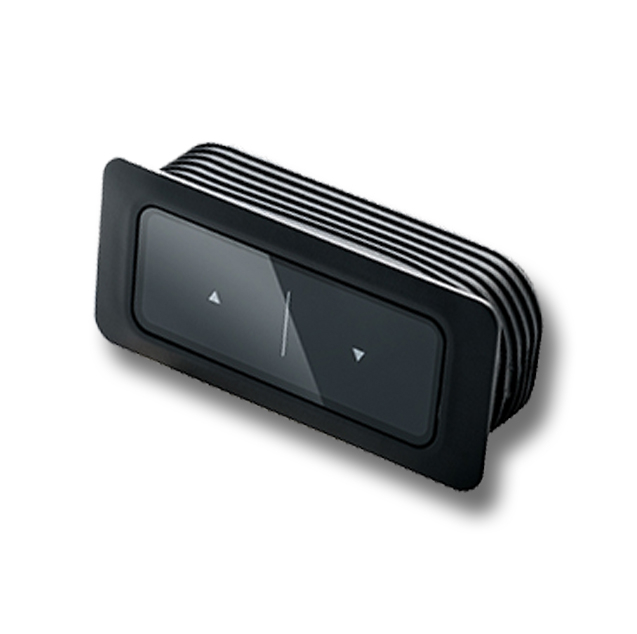

BP10.1000.0002
- omhoog-omlaag
- compact: (l x w x h) 50.5 x 57.7 x 24.4 mm
- gewicht: 39 gram

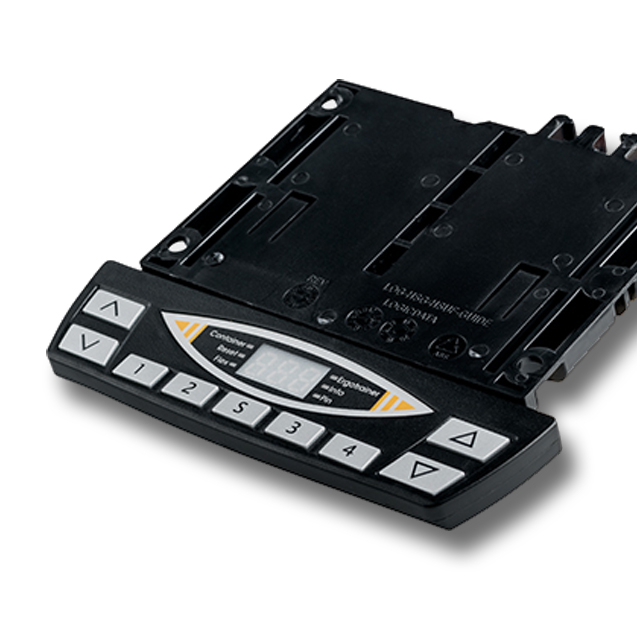

BL61.0000.0110
- omhoog-omlaag
- tot maximaal 2 gegroepeerde motoren
- kan 4 posities onthouden
- 3-digit display voor inch of centimeter
- compact: (l x w x h) 119 x 129 x 9.6 mm
- gewicht: 130gram

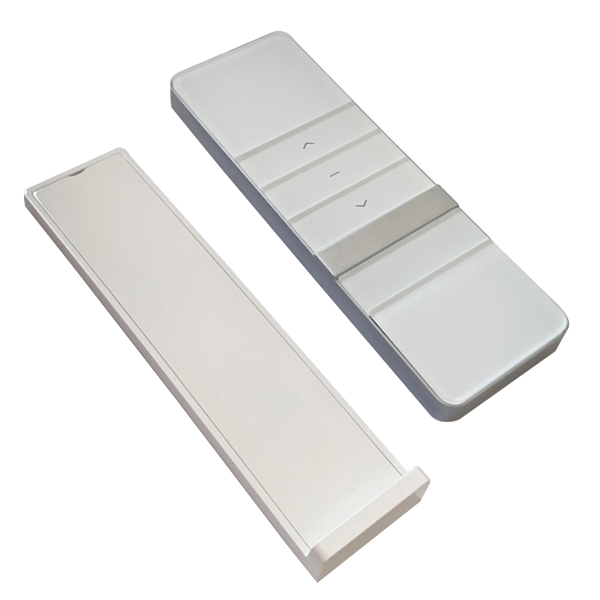

BP10.1000.0008
- omhoog-omlaag
- compact en onzichtbaar
- modern design
- zender + ontvanger
- magnetische muurbeugel
Download documentatie >>
Besturing
Technische informatie:
- Vlak, compact ontwerp
- Hoge efficiëntie bij het wisselen van stroomvoorzieiningen
- Voor maximaal 3 motoren. Maximaal 8A per kanaal, in totaal maximaal 16A
- Uitgangsspanning: 24V
- Ondersteuning van hall-sensoren
- Maximaal 2 motorcategorieën (alleen bediening met handset EEL-LDH-ST2)
- Maximaal 4 S1 controllers
- 0,3 watt op stand-by modus (0,1 watt optioneel)
- Afmetingen: 264 x 103 x 37 mm
- Operationele temperaturen van +0° - +30°C
- Beschermingsgraad: IP 20
- Regelaars voor EU-voedingsspanning (230 V / 50 Hz) en VS-voedingsspanning (120 V / 60 Hz) beschikbaar

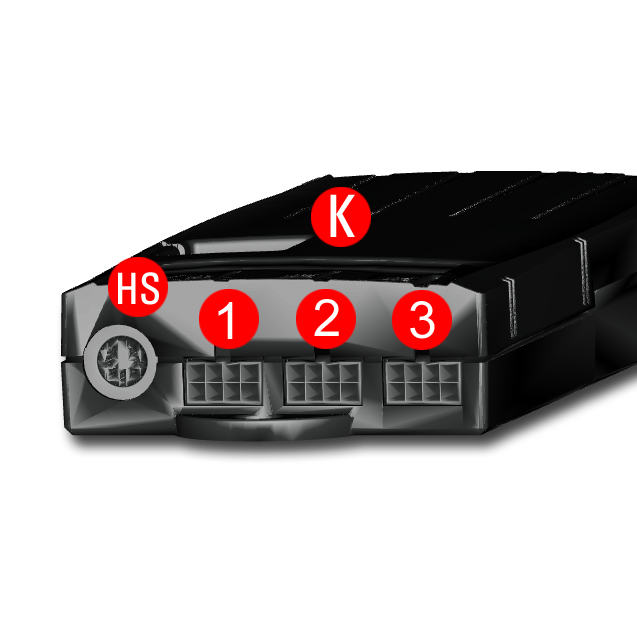

Aansluitingen
HS: Handset
1: Motor 1
2: Motor 2
3: Motor 3
K: voor externe sensoren, anti-knijpbeschermingsbalk en trapsgewijs methode

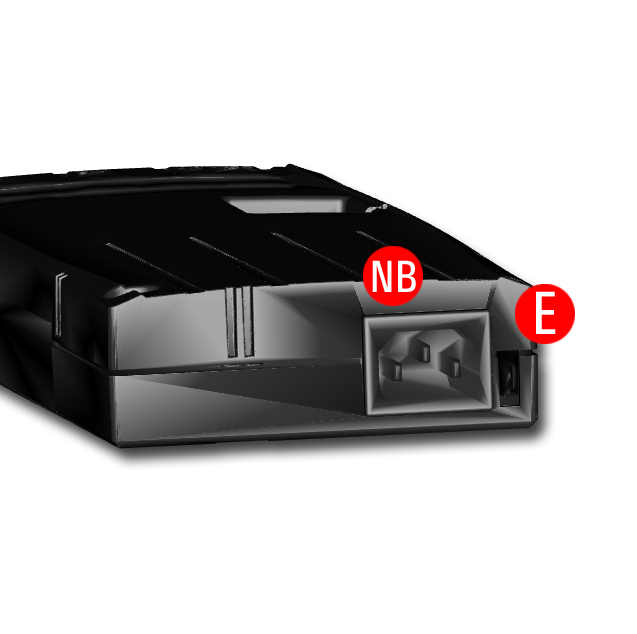

NB: stekker
E: aarding
Afmetingen
