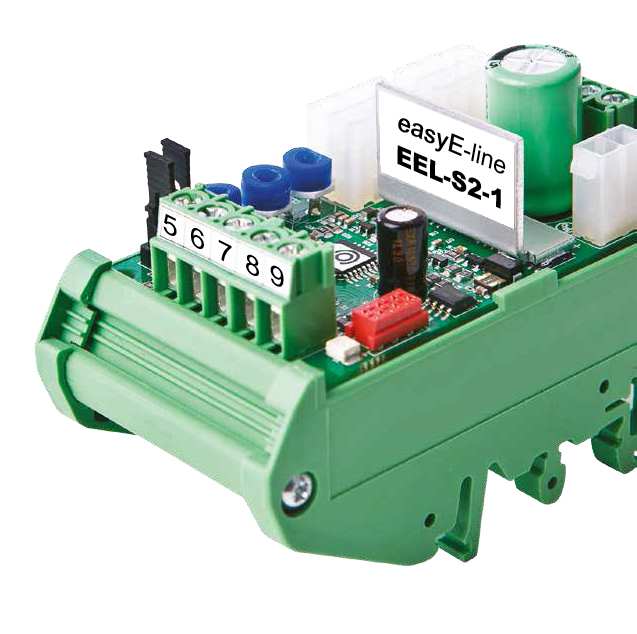

EEL-S2-1
Bediening en besturing van actuators
EEL-S2-1
- aangedreven door één actuator
- AAN-UIT aandrijving
- bruikbaar voor alle actuators
EEL-S2-1 is ontwikkeld voor gecontroleerde AAN / UIT-aansturing en richtingverandering voor de actuators. EEL-S2-1 heeft geavanceerde stroomlimietfuncties. Het beperkt de actuatorstroom bij opstart-, rem- en opstelsituaties en beschermt zo de motor en de mechanica. EEL-S2-1 heeft ook een storing in- en uitvoer die de fout / overstroomstatus aangeeft en kan worden gebruikt om de actuator te stoppen (bijvoorbeeld als een noodstopschakelaar wordt gebruikt).
De start- en stoplooptijden zijn voor elke toepassing individueel aanpasbaar. Met andere woorden, de motorspanning wordt geregeld om de beweging in de actuator soepel te starten en stoppen. Wanneer de EEL-S2-1-controller geen vermogen heeft, wordt de motor dynamisch geremd met zogenaamd kortsluitingsremmen, d.w.z. de motorpolen zijn met elkaar verbonden. De reverse en forward-ingangen kunnen worden ingesteld door te werken met negatieve of positieve spanning, en een jumper te verplaatsen.
EEL-S2-1 heeft een 'trip'-functie die de motorspanning onderbreekt als de stroomgrenswaarde wordt overschreden (na uitschakelvertraging van 2ms). Na uitschakeling kan de motor alleen in de tegenovergestelde richting worden gestart. Daarnaast biedt de EEL-S2-1 een 'kick-start', wat 250 ms betekent op volle snelheid (100% PWM). Stroom wordt bij kickstart gelimiteerd tot maximaal 55A.
Als de actuator wordt gestopt zonder in de trip-modus te gaan, zal de EEL-S2-1-controller 50% hogere stroom toestaan vanaf het starten en tot 500ms na het beëindigen van de starthelling.

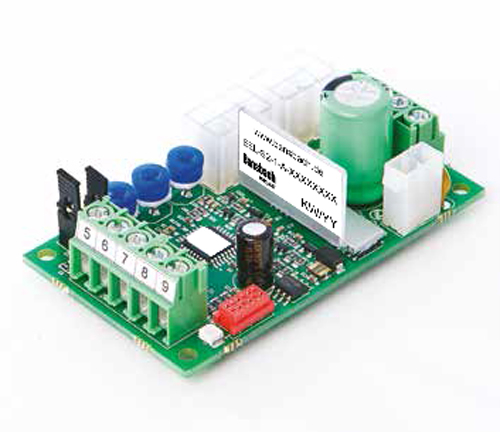

EEL-S2-1-A
- print los
- 73 x 43 x 25 mm (L x W x H)

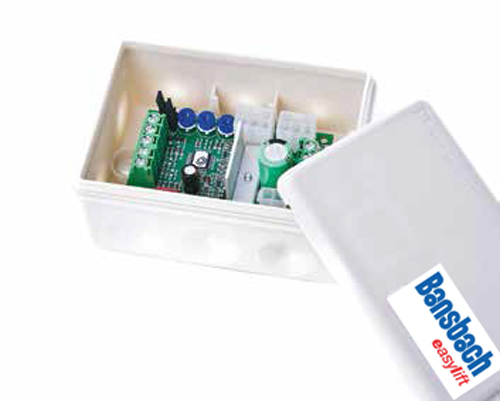

EEL-S2-1-B
- box versie
- 102 x 73 x 47 mm (L x W x H)

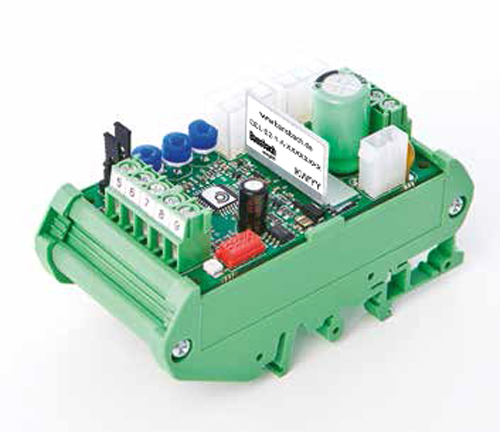

EEL-S2-1-D
- DIN rail behuizing
- 90 x 46 x 56 mm (L x W x H)

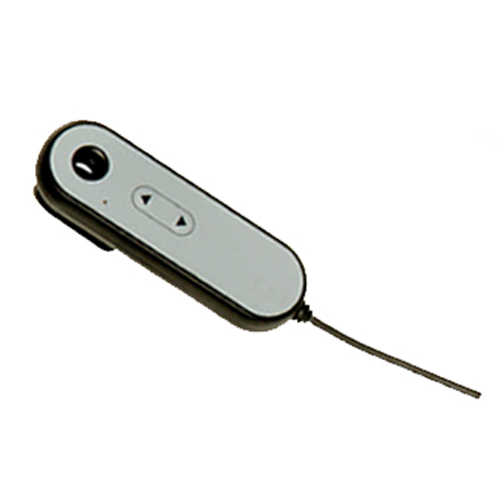

Bediening
- Zonder haak
- Met haak
- Met handbeugel
- Met muurbeugel
Kenmerken:
- Instelbare soft-start (acceleratie ramp)
- Instelbare soft-stop (deceleratie ramp)
- Instelbare stroom limiet
- Twee besturingsmodes
- Hoge efficiëntie
- Eenvoudig interfacing met PLC etc.
- Connectors en klemmen voor actuators, bediening en voeding
- Optie voor DIN-rail bevestiging
- Status LED
Technische informatie:
- Toevoer: 12/24 VDC (gefilterde maximale rimpel <30% bij volledige belasting)
- Output van de spanning = voedingsspanning
- Overspanningsbeveiliging: 40V
- Inactieve stroom circa 15 mA
- Stuurstroom: 10A continu, 16A met inschakelduur 50% max. 16A bij 2 minuten werken
- Stroomlimitet: 0,5... 16A
- Stroom uitstelvertraing: 20 ms
- Startvertraging: 5 ms
- Spanningsverlies: 0,5V (lm=4A)
- PWM frequentie: 2KHz
- Hellingbanen: 0,1 ... 2,5s
- Digitale ingangen: Hoog @ Uin 4 V -> voedingsspanning, Laag @ Uin 0 V -> 1 V
- Temperatuur bij werking: -20° tot 70°C
- Gewicht: 36g
- Afmeting: 73x43x25mm (LxWxH)

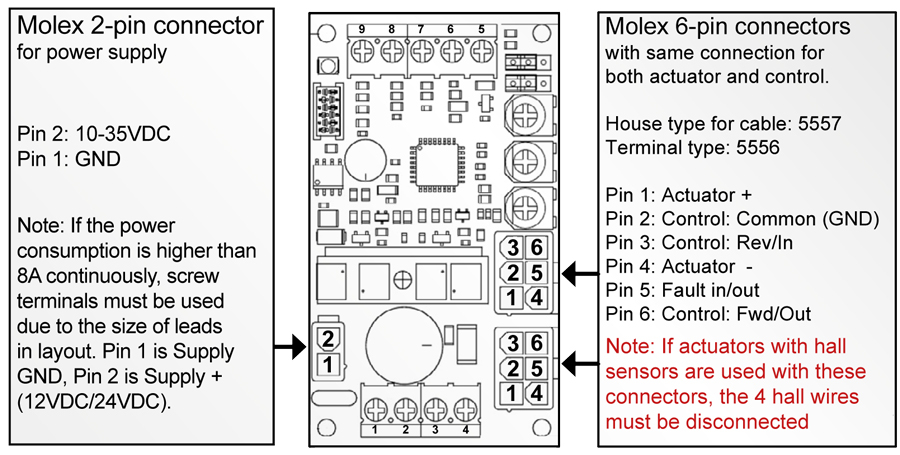

Bedrading:
Schroefklemmen
1 Voeding GND
2 Voeding + (12-24 VDC) zekering benodigd
3 Actuator -
4 Actuator +
5 +5 V output voor aansturing, max 10 mA belasting
6 Fout in- en output
7+8 Wordt gebruikt om de actuator achteruit en vooruit te activeren. Raadpleeg de beschrijving van de 'Besturingsmodus'
9 GND voor aansturing-gebruik (niet te gebruiken als voedings-input)
Algemeen
LED-signalen: snel knipperen: stroomstoring, vier knipperingen: overvoltage, continu licht: overtemperatuur.

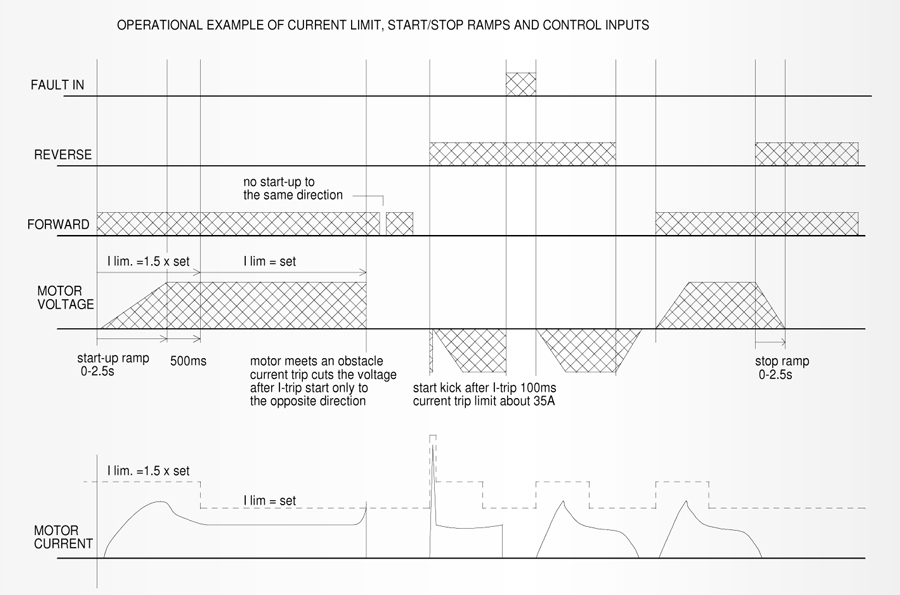

Stroomlimiet gedurende start ramp en 500 ms daarna is stroomlimiet plus 50%.
Na trip kan de motor alleen in de tegengestelde richting worden bewogen. Daarnaast biedt de S2-1 na trip 'kickstart', wat 250ms betekent op volle snelheid (100% PWM). Het huidige limiet tijdens kick-start is maximaal 55A.
De fout klem is zowel input als output (zie schakelschema). Tijdens normaal bedrijf wordt het signaal hoog getrokken tot 5 V op de S2-1 print in serie met een 100k weerstand. Als er een fout optreedt, schakelt de foutterminal over naar laag voltage (GND via 100R-weerstand).

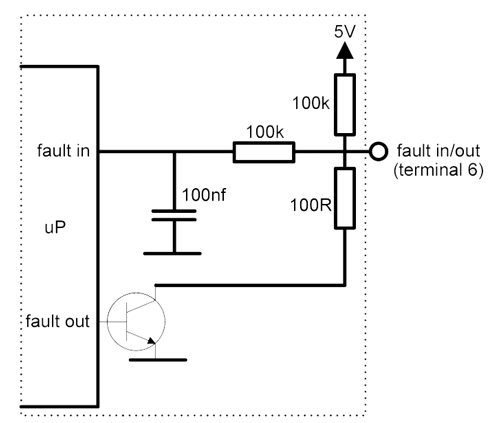

Schakelschema

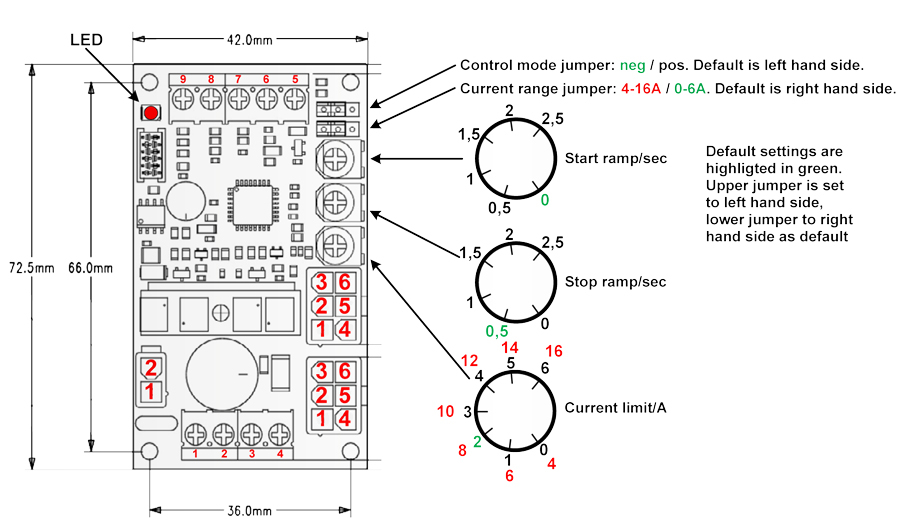

Instellingen en mechanische afmetingen
Controle mode
- Wanneer de jumper in modus 'neg' (linkerkant) wordt geplaatst, wordt een negatief (GND) signaal op klem 7 en 8 geplaatst om de motor te laten lopen.
- Bij gebruik van de 'neg'-modus kan klem 9 als negatieve voeding worden gebruikt.
- Wanneer de jumper in de modus 'pos' (rechterkant) wordt geplaatst, wordt een positief (> 4 V) signaal op klem 7 en 8 geplaatst om de motor te laten lopen.
- Bij gebruik van de 'pos'-modus kan klem 5 als positieve voeding worden gebruikt.
- OPMERKING: Wanneer u de connectoren voor afstandsbediening gebruikt, MOET de jumper zich in de modus 'neg' bevinden (linkerkant).
- Inputstroom voor terugwaarts en voorwaars aansturen is 0.5mA.
Waarschuwingen en aanbevelingen
- Als S2-1 in "trip" (overstroom) gaat, is het alleen mogelijk om de actuator in tegengestelde richting te laten lopen.
- Stel de max. stroom 10% hoger in dan de maximum stroom tijdens lopen van de motor. Dit geeft de beste condities voor langere levensduur van motor, actuator, mechanica en elektronica.
- Het is belangrijk om er zeker van te zijn dat de voeding voldoende stroom levert voor de besturingsprint – anders kunnen de besturing en actuator beschadigd raken.
- Controleer de juiste polariteit van de voeding. Wanneer verkeerd aangesloten raakt de S2-1 beschadigd.
- Attentie! Sturing heeft geen zekering. Gebruik een externe zekering afhankelijk van applicatie ( 2 > 16 A traag)
