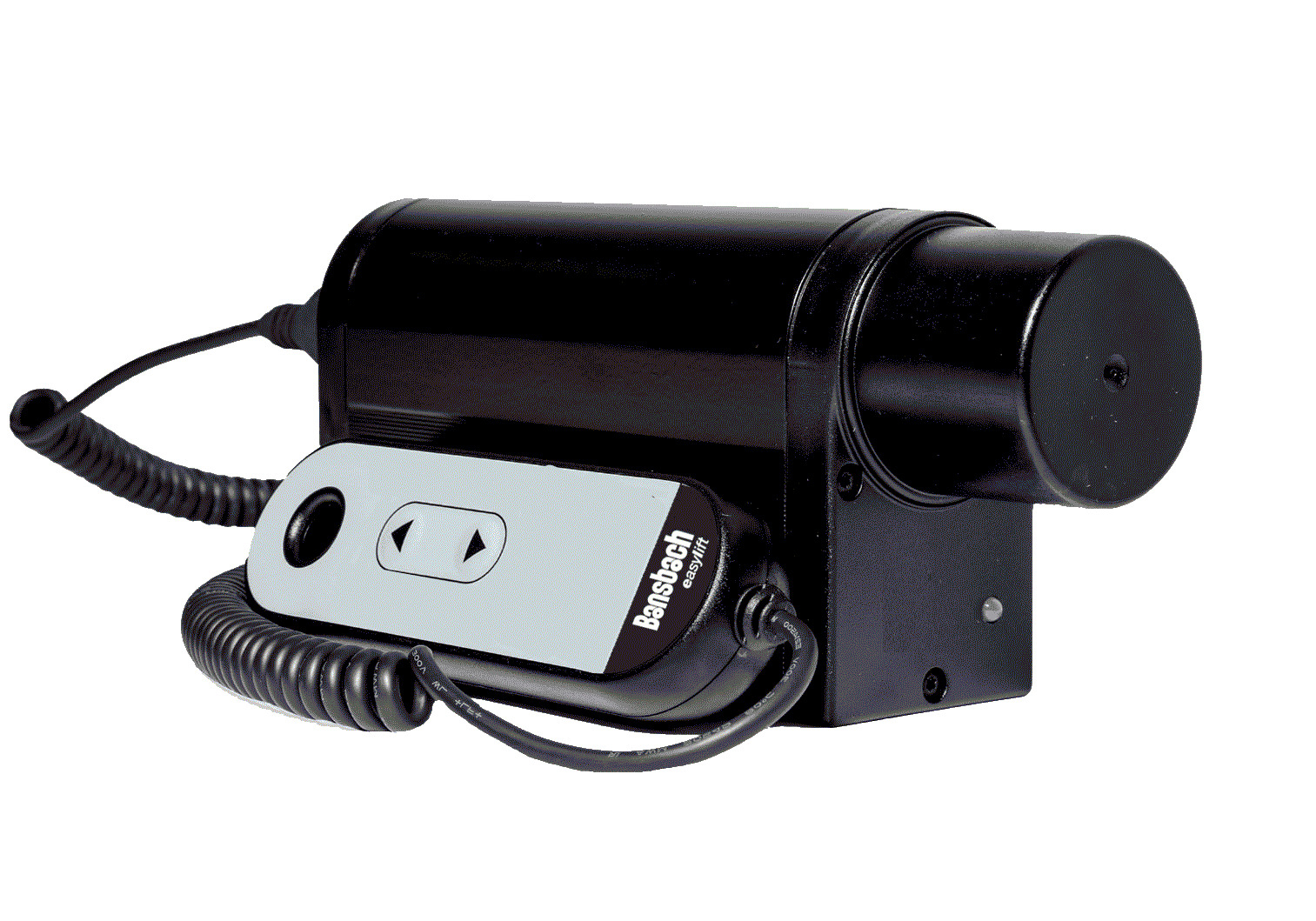

EEL-S3

Bediening en besturing van actuators

EEL-S3

• aangedreven door één actuator
• aangedreven door batterij voor mobiel gebruik
• omhoog en omlaag functionaliteit

Het S3-systeem is een veelzijdige oplossing voor de besturing van elektrische actuators. Deze batterijgevoede besturing met een uniek ontwerp zorgt ervoor dat een actuator op en neer kan bewegen en in verschillende toepassingen kan worden gebruikt. Ook als hij mobiel wordt ingezet.

Het volgende behoort tot het S3 systeem:

Het S3 systeem heeft de volgende onderdelen:

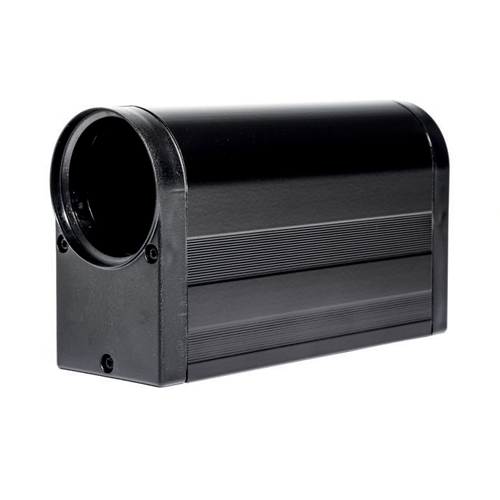

Besturing

Bediening

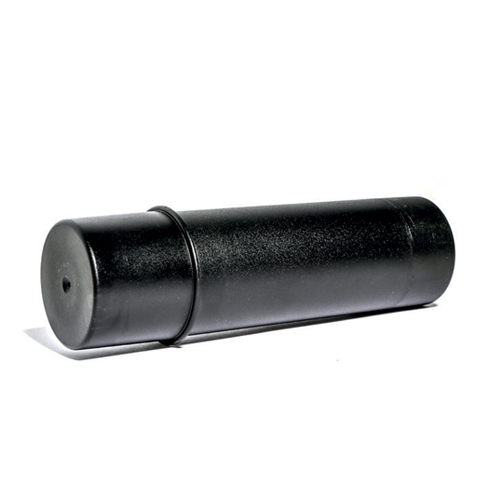

Accu

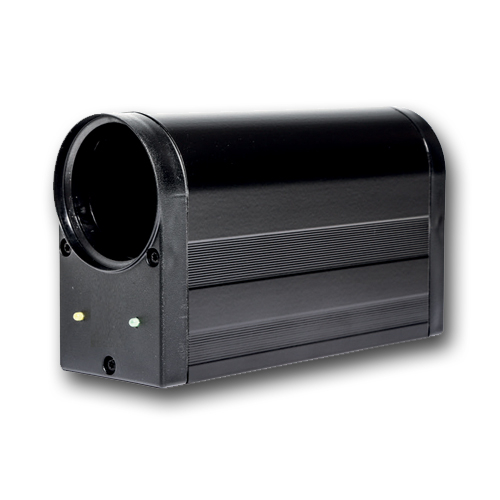

Oplader

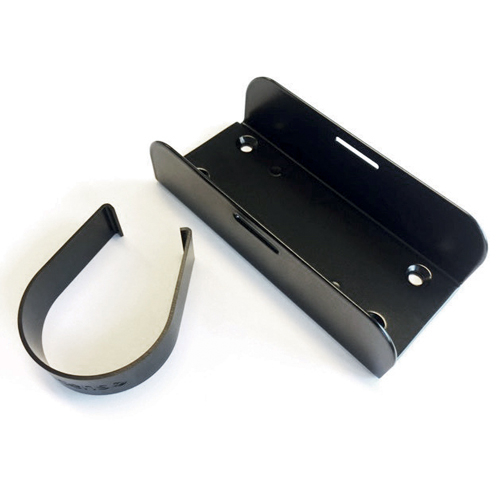

Bevestigingsdeel

De S3 besturing is ontworpen om één actuator aan te sturen. De actuator wordt aangestuurd met één handset.

De batterij is ontworpen voor het gemakklijk wisselen zonder gereedschappen. Dit gebeurt door middel van een gepatenteerd magnetisch systeem.

Het S3 systeem bevat een oplaadbare 24VDC of NiMh batterij, die het mogelijk maakt om de actuator geheel mobiel in te kunnen zetten.

Standaard S3-oplossing bevat IP50-bescherming. IP65-bescherming beschikbaar.

Eigenschappen

• omhoog-omlaag functie
• aangedreven door batterij voor mobiel gebruik
• 24VDC, NiMh of Lithium-Ionen batterij
• gepatenteerd batterij systeem
• aangepaste kleuren en folieontwerp
• bedrade handbediening
• er worden geen Hall-sensoren ondersteund

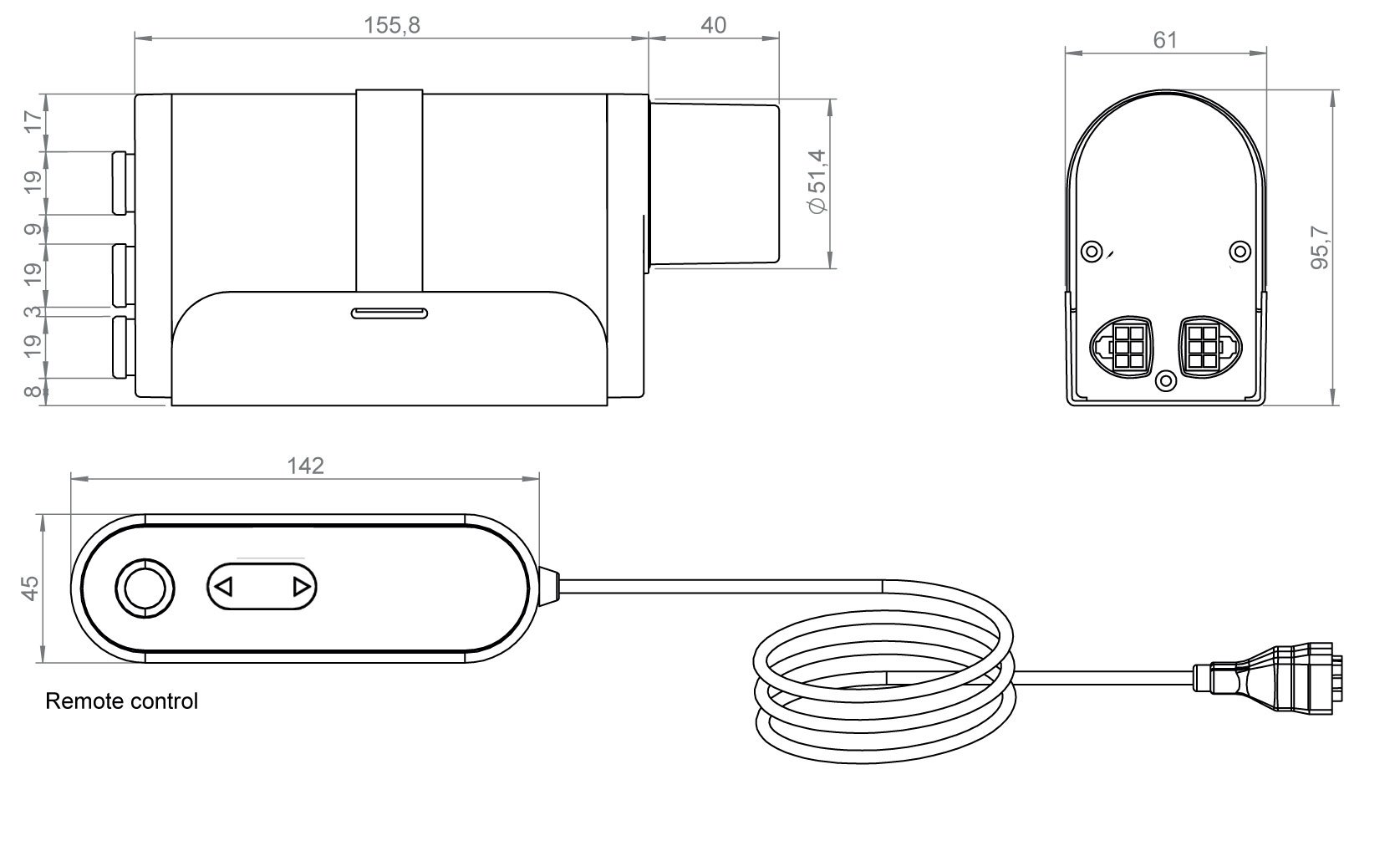

Technische informatie

• voeding: 24VDC, NiMh of Lithium-Ionen batterij
• batterij capaciteit: NiMH - 1400m Ah
• rust stand stroom: <5mA
• stroom limiet: 8A/ch maximaal totaal 12A
• stroom trip vertraging: 30ms
• ramps: 0-3 sec
• temperatuurbereik: +5°C  tot +40°C
• connector type: Molex Mini-Fit 6 pin

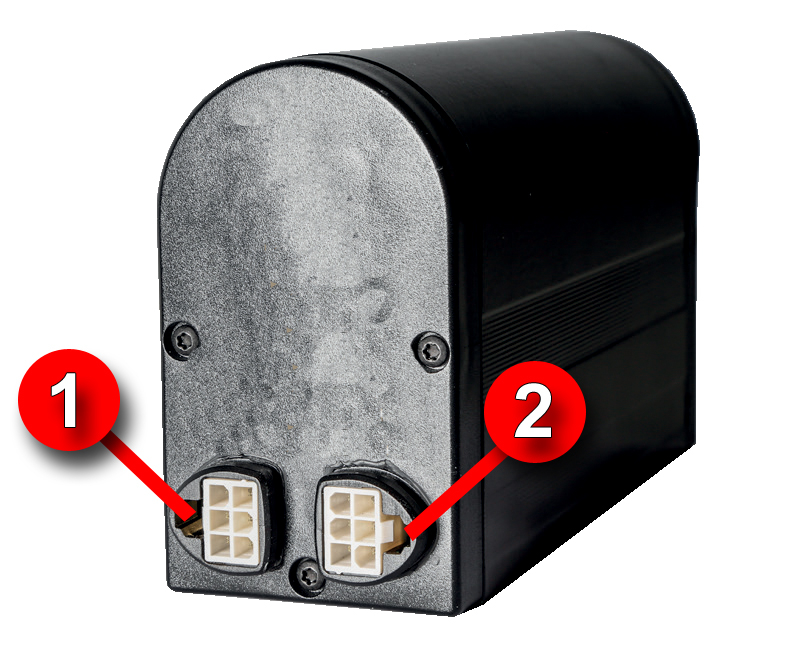

S3 Connecties

1 Actuator

2 Handset
