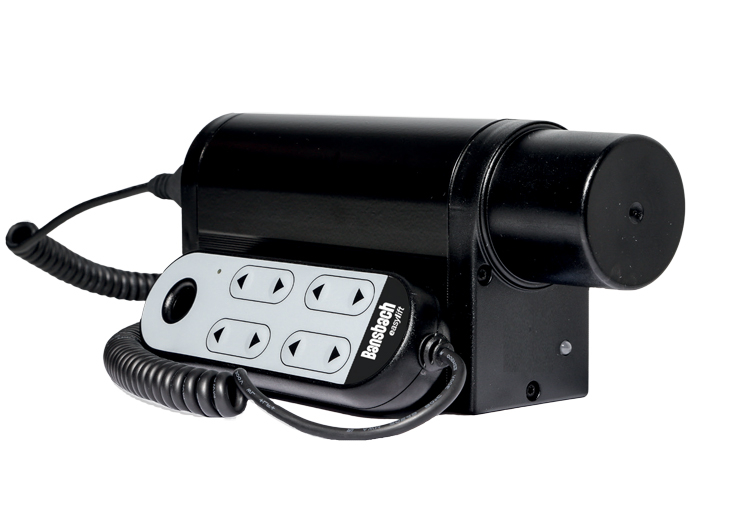

EEL-S4
EEL-S4
- aangedreven door 1-4 actuatoren
- aangedreven door batterij voor mobiel gebruik
- individuele of gesynchroniseerde werking bij aandrijven van 2-3-4 of 2+2 actuatoren
- bruikbaar voor alle easyE actuatoren
Het S4-systeem is een veelzijdige oplossing voor de besturing van elektrische actuators. Het unieke ontwerp, sterke voedingssysteem en de optie voor het besturen van meerdere actuators maakt het S4- systeem aantrekkelijk voor gebruik in verschillende toepassingen.
Het volgende behoort tot het S4 systeem

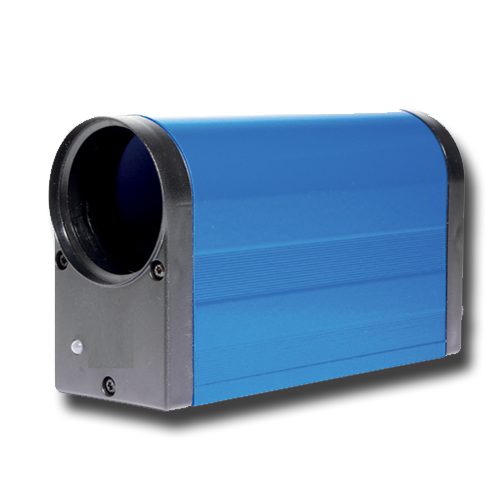

Besturing
Bediening

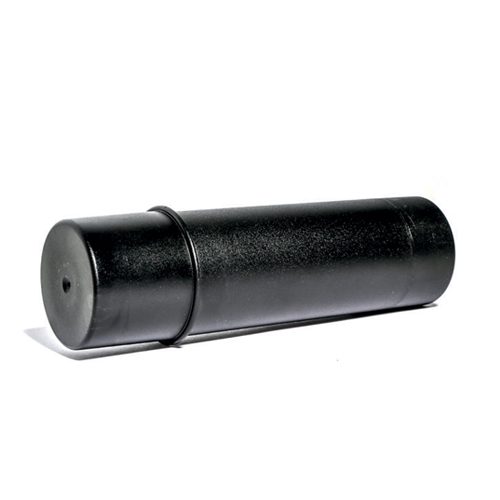

Accu

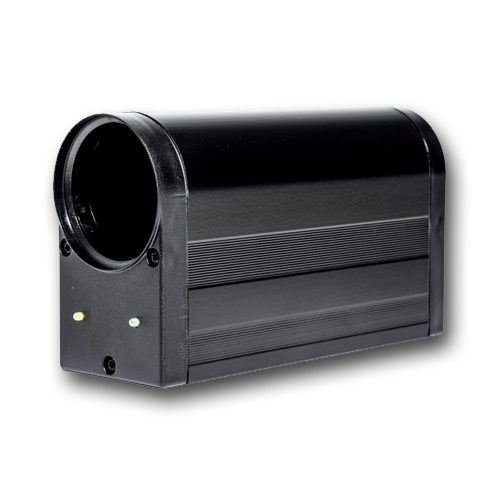

Oplader

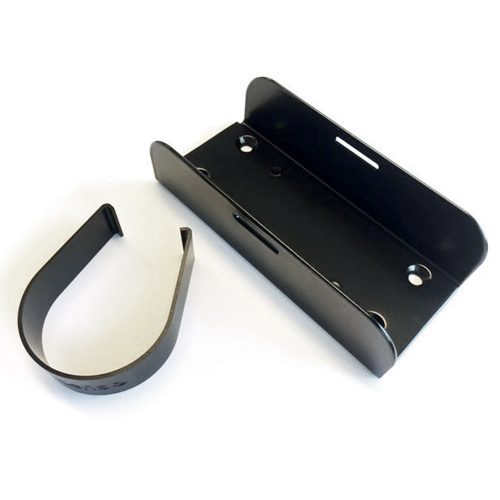

Bevestigingsdeel
Het S4-concept is ontworpen voor optimale flexibiliteit die het maken van configuraties, programmering en installatie erg makkelijk maakt. Bovendien is service en vervanging van bijv. batterijen zijn zeer eenvoudig met het gepatenteerde magnetisch principe. Er is geen gereedschap vereist.

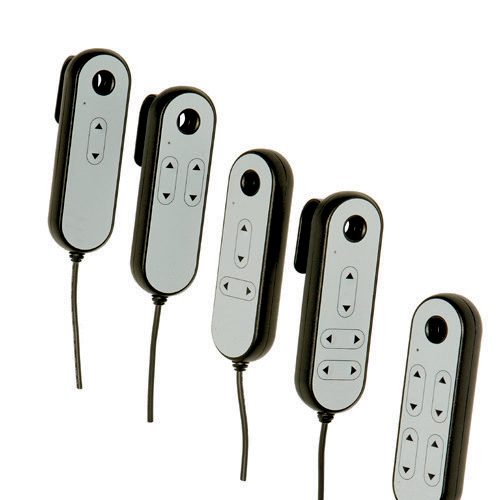

De S4 besturingsbox is ontworpen voor vier actuators in groepen, synchroon of individueel. Het wordt bediend met een bekabelde handbediening, die geleverd kan worden in vijf verschillende knoppen lay-outs, afhankelijk van de wensen van de klant. Verder kan de S4 worden uitgerust met een noodstop.
Het S4 systeem bevat een oplaadbare 24VDC NiMh batterij, waardoor de actuator kan worden gebruikt in een volledig mobiele oplossing/applicatie.
Standaard S4-oplossing bevat IP50-bescherming met IP65-bescherming beschikbaar.
Eigenschappen
- 4-kanaals volledig programmeerbare besturing
- Werkt op batterij voor mobiel gebruik
- 24VDC NiMh vervangbare batterij
- Gepatenteerd batterij systeem
- Aangepaste kleuren en folie ontwerp
- Handbediening
- Instelbare soft- start en stop
- Instelbare stroomlimiet in en uit
- Instelbare calibratie snelheid en stroom
- Instelbare virtuele min./max. positie
- Individuele of synchroonloop van 2-3-4 of 2+2 actuators
- Hoorbaar en visueel statussignaal

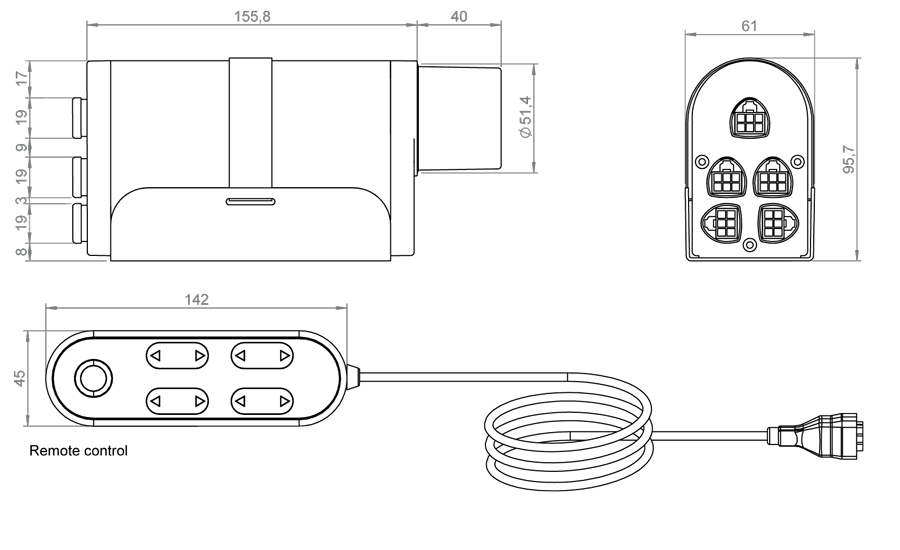

Technische informatie
- Voeding: 24VDC NiMH batterij
- Output voltage = aanvoer voltage
- Batterij capaciteit: NiMH - 1400m Ah
- Rust stroom: <5mA
- Stroom limiet: 8A/ch max. total 12A
- Stroom trip vertraging: 30ms
- Ramps: 0-3 sec
- Temperatuur bereik: +5° - 40°C
- Connector type: Molex Mini-Fit 6 pin
- Gewicht: Controle box - 430g; NiMh charger- 430g Batterij - 530g

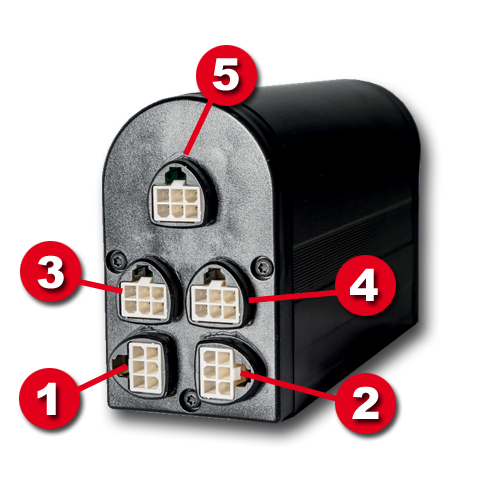

1 Actuator 1
2 Actuator 2
3 Actuator 3
4 Actuator 4
5 Handset, power, noodstop

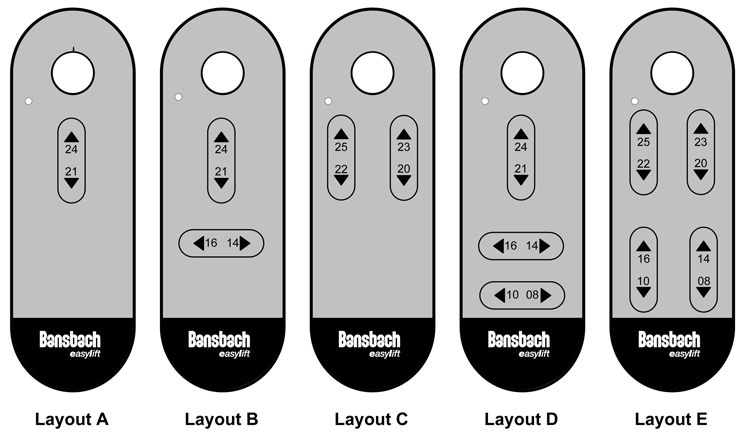

Layout van de afstandsbediening
