Blokkeerbare gasveren
Blokkeerbare gasveren kunt u via sales@bibus.nl of 0252-433733 bestellen.
Blokkeerbare gasveren worden toegepast in systemen waarbij gecontroleerde bewegingen van belang zijn. Hierbij spelen krachten, demping en compressie een belangrijke rol. Door o.a. de lage wrijvingskrachten zijn Bansbach blokkeerbare gasveren zeer betrouwbaar. Blokkeerbare gasveren worden toegepast in situaties waarbij de toepassing met de gasdrukveer in verschillende posities geblokkeerd/gepositioneerd kan worden. Ons assortiment blokkerbare gasveren bestaat uit blokkerbare gasdrukveren en blokkeerbare gastrekveren.

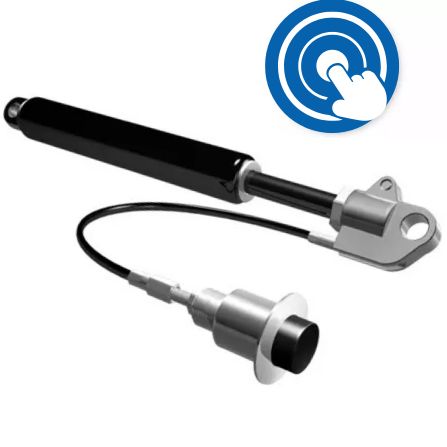

Ontgrendelsystemen
Blokkeerbare gasveren zijn met een diversiteit van ontgrendelsystemen te bedienen. Klik om alle ontgrendelsystemen te bekijken (PDF).
De zuigerstang kan door het bedienen van de ontgrendelpen over de gehele slag gecontroleerd aangestuurd worden. Afhankelijk van de benodigde kracht zijn er diverse type blokkeerbare gasveren beschikbaar.

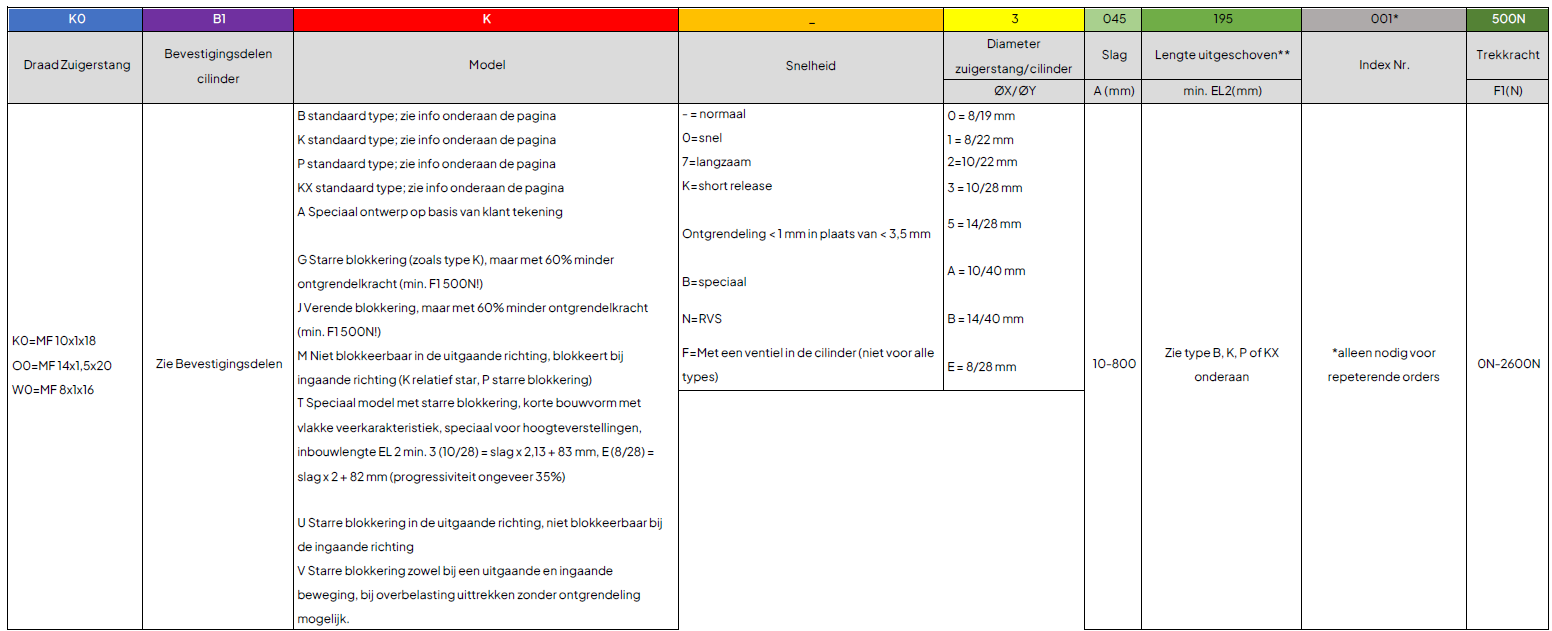

Blokkeerbare gasdrukveren
| K0 | B1 | K | - |
| Draad zuigerstang | Bevestigingsdelen cilinder | Model | Snelheid |
|
K0 = MF 10x1x18 O0 = MF 14x1,5x20 W0 = MF 8x1x16 |
Zie bevestigingsdelen |
B standaard type; zie info onderaan de pagina K standaard type; zie info onderaan de pagina P standaard type; zie info onderaan de pagina KX standaard type; zie info onderaan de pagina A Speciaal ontwerp op basis van klant tekening G Starre blokkering (zoals type K), maar met 60% minder ontgrendelkracht (min. F1 500N!) J Verende blokkering, maar met 60% minder ontgrendelkracht (min. F1 500N!) M Niet blokkeerbaar in de uitgaande richting, blokkeert bij ingaande richting (K relatief star, P starre blokkering) T Speciaal model met starre blokkering, korte bouwvorm met vlakke veerkarakteristiek, speciaal voor hoogteverstellingen, inbouwlengte EL 2 min. 3 (10/28) = slag x 2,13 + 83 mm, E (8/28) = slag x 2 + 82 mm (progressiviteit ongeveer 35%) U Starre blokkering in de uitgaande richting, niet blokkeerbaar bij de ingaande richting V Starre blokkering zowel bij een uitgaande en ingaande beweging, bij overbelasting uittrekken zonder ontgrendeling mogelijk. |
- = normaal |
| 3 | 045 | 195 | 001* | 500N |
| Diameter zuigerstang/cilinder | Slag | Lengte uitgeschoven** | Index Nr. | Trekkracht |
| ØX/ØY | A (mm) | min. EL2 (mm) | F1 (N) | |
|
0 = 8/19 mm 1 = 8/22 mm 3 = 10/28 mm 5= 14/28mm A = 10/40 mm B = 14/40 mm E = 8/28 mm |
10-800 | * alleen nodig voor repeterende orders | 0N - 2600N |

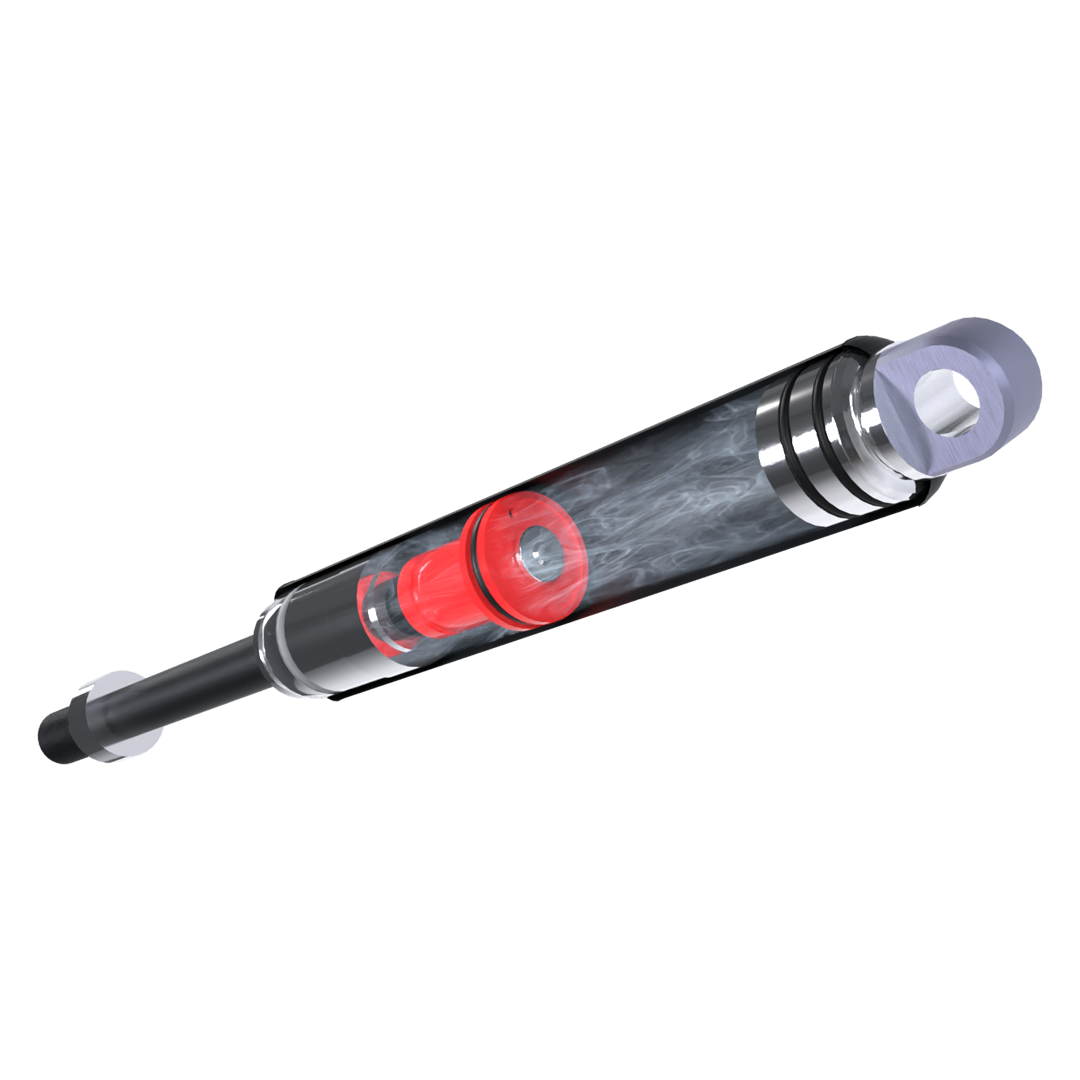

Type B
Type B wordt gekenmerkt door de verende blokkering in beide richtingen.De cilinder bestaat uit twee kamers die gescheiden worden door een zuiger. Beide kamers zijn bij dit type cilinder gevuld met gas waarmee de kracht van de vergrendeling wordt bepaald. Tot aan de maximaal belastbare kracht zal de blokkering in beide richtingen flexibel zijn.
Zoals bij een verstelbare barkruk zal de gasveer in beide richtingen een comfortabele demping geven.
Nieuw: Type B blokkeerbare gasveren met een zuigerstang diameter van 6 mm.
Bekijk de mogelijkheden van de Type B gasveren >

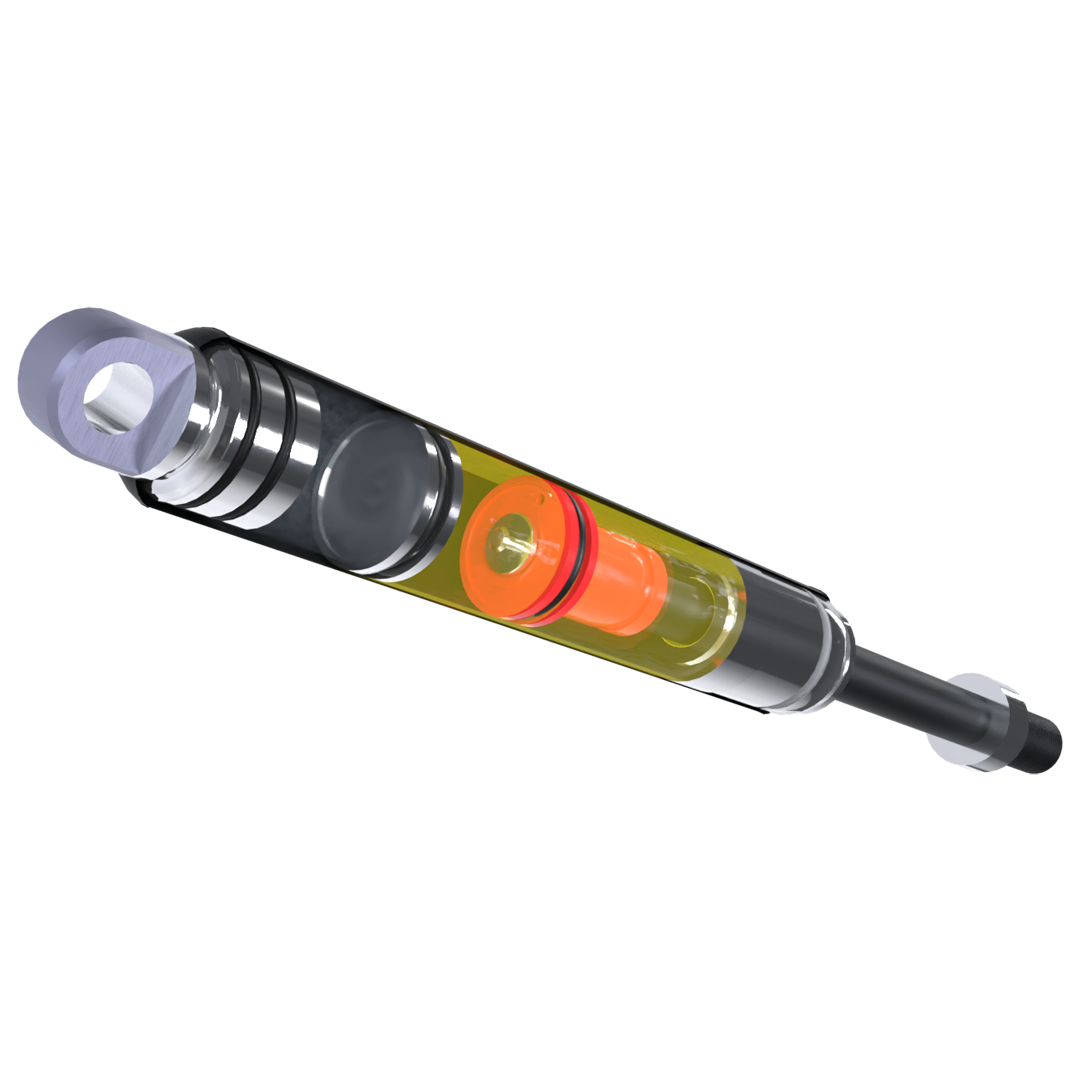

Type K
Type K wordt gekenmerkt door de starre blokkering in uitgaande richting.De cilinder bestaat uit twee kamers die door een zwevende zuiger worden gescheiden. De ene kamer bestaat uit gas en de andere kamer is gevuld met olie. Hierdoor ontstaat er in de uitgaande richting een starre blokkering.
De zuigerstang zal bij een uitgaande belasting (trekbeweging) niet bewegen. Als de blokkeerbare kracht in comprimerende richting wordt overschreden zal de zuigerstang een kleine verschuiving maken. Dit type wordt bijvoorbeeld toegepast bij verstelbare rugleuningen van stoelen.
Nieuw: Type K blokkeerbare gasveren met een zuigerstang diameter van 6 mm.
Bekijk de mogelijkheden van de Type K gasveren >

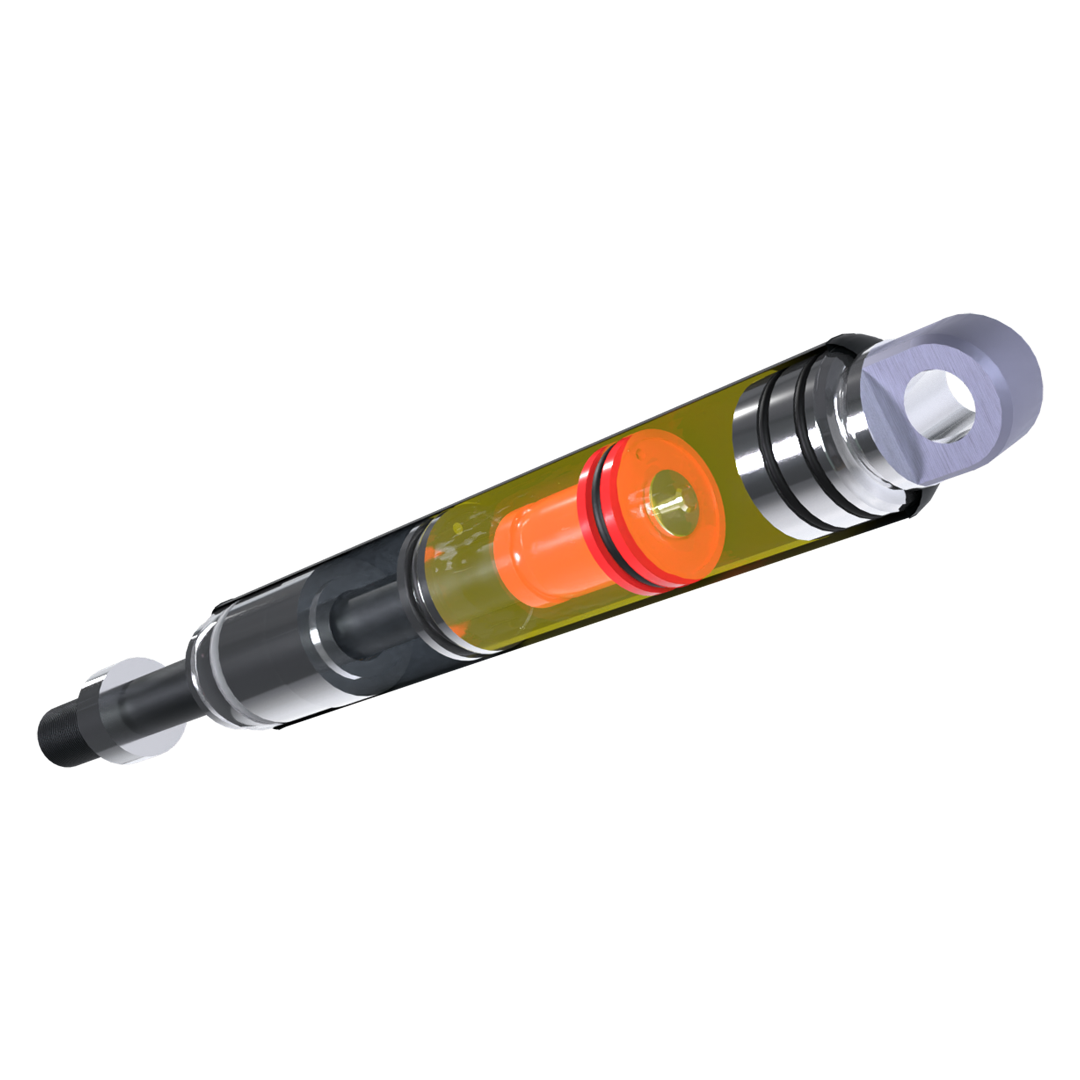

Type P
Type P wordt gekenmerkt door de starre blokkering in comprimerende richting. Type P is vergelijkbaar met type K waarbij de gas en oliekamers omgedraaid zijn.
In comprimerende richting zal de zuigerstang niet bewegen. In uitgaande richting zal er een kleine verschuiving plaats vinden als de blokkeerbare kracht wordt overschreden.
Dit type wordt bijvoorbeeld toegepast bij behandelbanken.
Bekijk de mogelijkheden van de Type P gasveren >

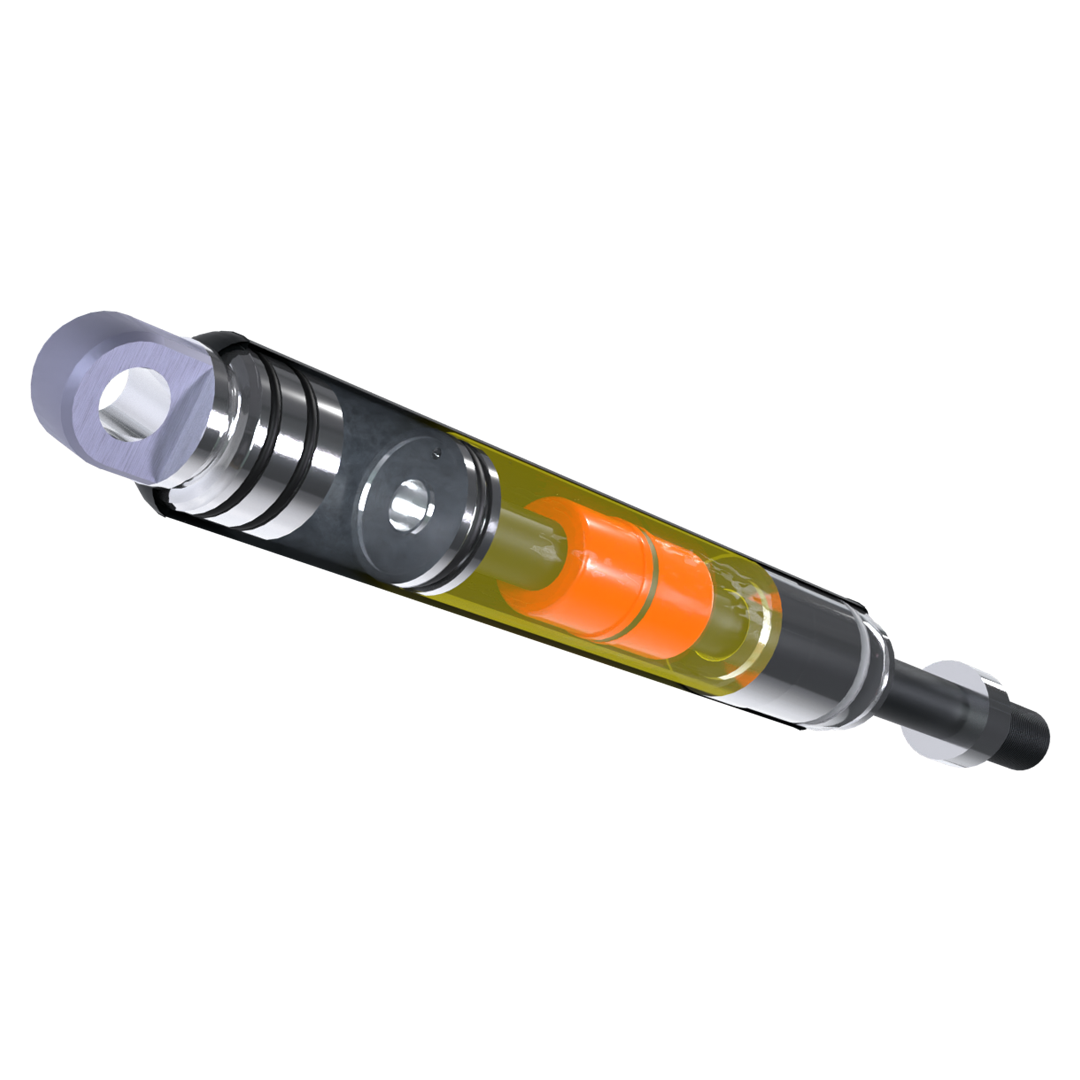

Type KX
Type KX wordt gekenmerkt door de starre blokkering in beide richtingen. Dit type gasveer is een combinatie van een type P en K. De gasveer zal tot de maximaal blokkerbare kracht in beide richtingen niet bewegen.
Hierdoor kunnen KX gasveren ook zonder druk worden uitgevoerd. Dit type wordt bijvoorbeeld toegepast bij medische bedden en bij toepassingen waarbij hoge belastingen van toepassing zijn.
Bekijk de mogelijkheden van de Type KX gasveren >
Blokkeerbare gastrekveren
| K0 | B1 | Z | K | 3 | 100 | 388 | 001* | 250N | ||
| Draad zuigerstang | Bevestigingsdelen cilinder | Model | Snelheid/demping | Diameter zuigerstand/cilinder | Slag | Lengte ingeschoven** | Index Nr. | Trekkracht | Vergrendeling bij inkomende beweging | Vergrendeling bij uitgaande beweging |
| - | ØX/ØY mm | A (mm) | EL2 (mm) | |||||||
|
K0 = zuigerstand 10⌀ 00 = zuigerstand 14⌀ |
Zie bevestigingsdelen | ZK |
- = (normaal) |
3 = 10/28 B = 14/40 |
10 - 350 | 3 = 2 x slag + 126 mm B = 2 x slag + 141 mm |
* alleen nodig voor repterende orders |
Trekkracht: 100 - 4000N positie, krachtbereik afhankelijk van de grootte 3 = 100 - 1500N Trekkracht wanneer uitgeschoven circa 60% hoger |
10.000N | 10.000N |
Bevestigingsdelen blokkeerbare gasveren
Voor een optimale werking van de gasdrukveer is het ook belangrijk dat de juiste bevestigingsdelen gekozen worden. Voor een gedetailleerde en gecontroleerde werking in uw toepassing hebben wij een uitgebreid assortiment van bevestigingsdelen zoals ogen, gaffels, kogelgewrichten en metalen beugels die passen op vrijwel alle gasdrukveren. Ook is het mogelijk om de bevestigingsdelen in de materialen staal en RVS te bestellen. Bekijk de bevestigingsdelen
Waarom BIBUS gasveren
- klantspecifieke gasveren;
- beschikbaar in de materialen staal en RVS;
- hoge kwaliteit en zeer lange levensduur;
- gecertificeerde gasveren;
- installatie in iedere gewenste positie;
- op verzoek kunnen de gasveren voorzien worden van Food Grade Oil (FDA);
- advies op maat door onze gasveer specialisten.

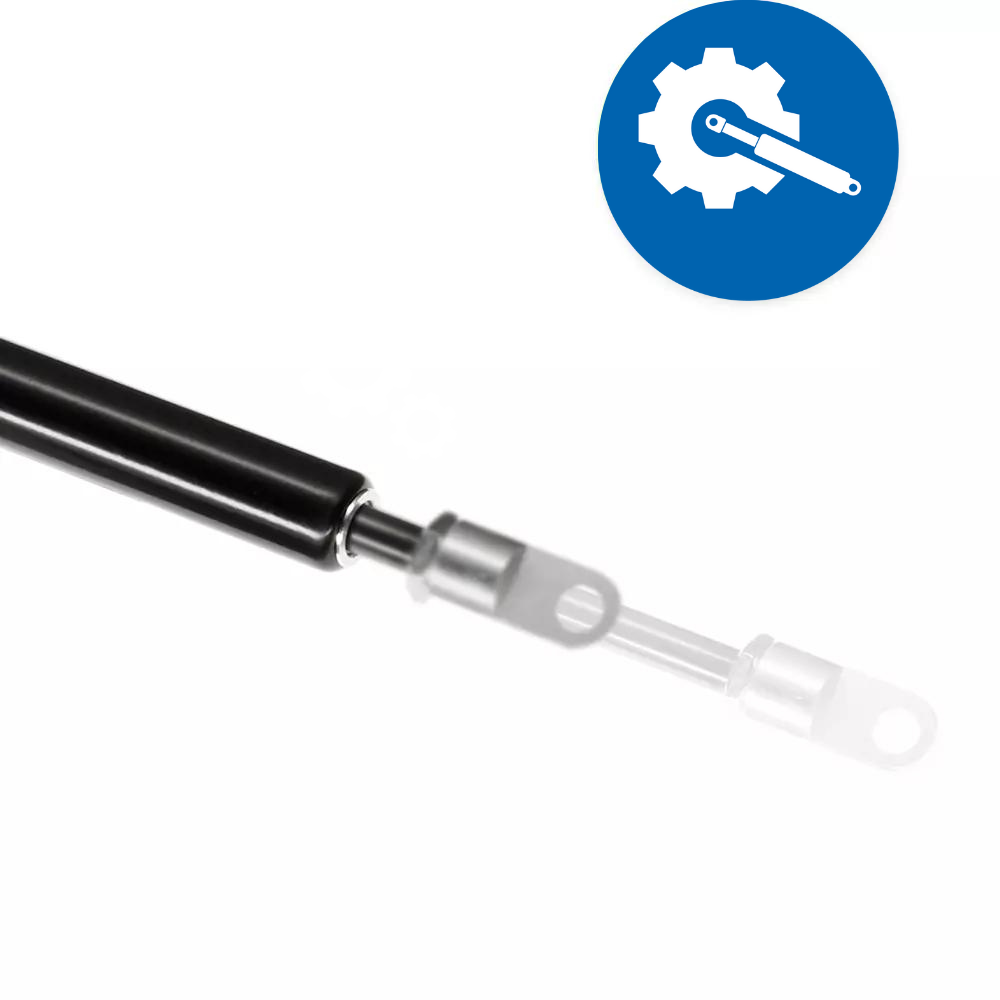

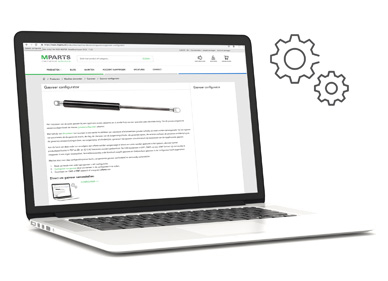

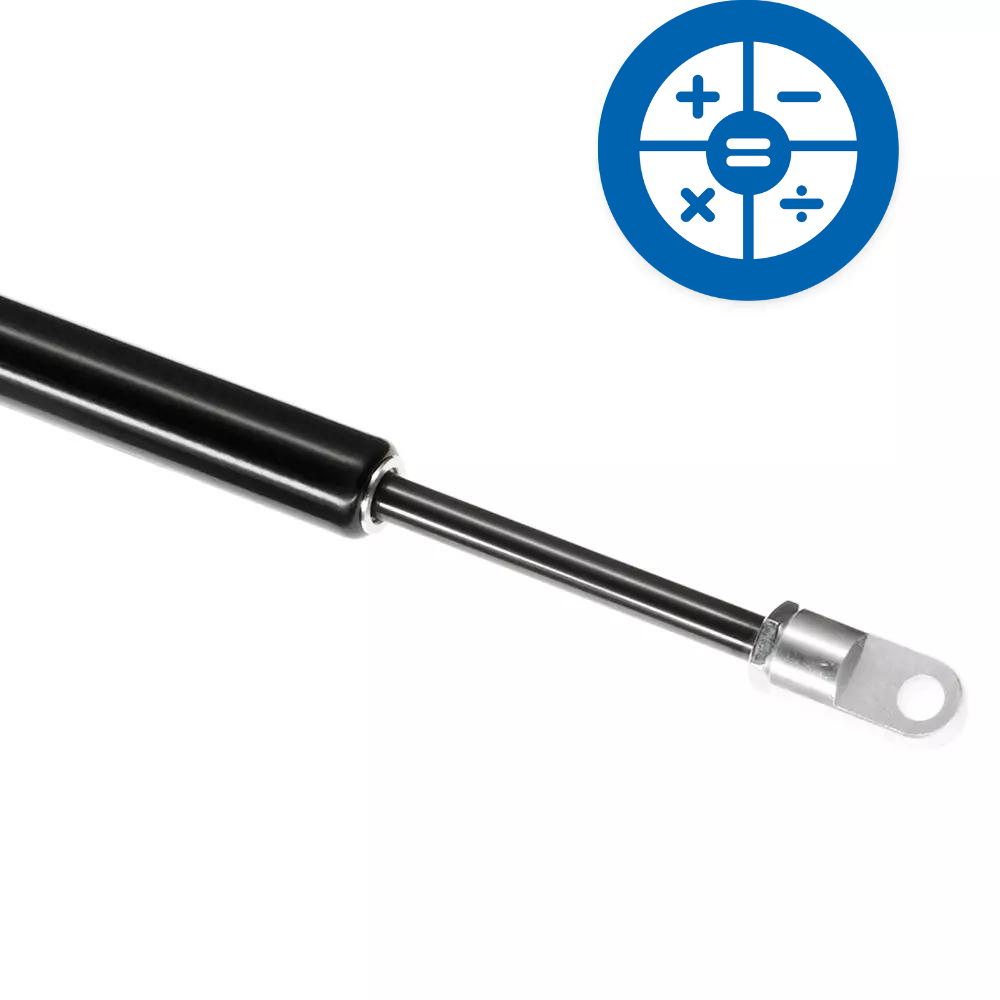

Blokkeerbare gasveren configureren
Met de gasveerconfigurator is het mogelijk om op eenvoudige wijze de eigenschappen te bepalen van een blokkeerbare gasveer op maat. Het Bansbach Easylift-systeem biedt de grootst mogelijke flexibiliteit: deze gasveren zijn in elke maat, kracht en specificatie leverbaar. Stel eenvoudig en stap voor stap een unieke blokkeerbare gasveer samen.
Direct uw blokkeerbare gasveer configureren >>
Stap 1: Configureer zelf uw nieuwe blokkeerbare gasveren.
Stap 2: Kies een van de volgende typen: B, K, P of KX.
Stap 3: Vul de gewenste slaglengte in (mm).
Stap 4: Vul de gewenste kracht in (Newtons).
Stap 5: Vul de gewenste snelheid in.
Stap 6: Vul de gewenste diameter van zuigerstang en cilinderbuis in (mm).
Tijdens de volgende stappen is het mogelijk verdere opties te selecteren (onder andere connectoren, snelheid en demping). Na het doorlopen van bovenstaande stappen genereert de configurator de gasveer en het bijbehorende artikelnummer.
Stap 7: Vul nu alleen nog de bedrijfsgegevens in, klik vervolgens op submit (verzenden) en BIBUS stuurt een offerte op maat toe.
Na het doorlopen van bovenstaande stappen genereert de configurator uw gasdrukveer en het bijbehorend artikelnummer.
Laat u adviseren over blokkeerbare gasveren
BIBUS raadt klanten aan geen standaard gasdrukveren aan te schaffen, maar deze in gezamenlijk overleg af te stemmen op de specifieke wensen en behoeften. Wilt u meer weten, neem vrijblijvend contact op met onze gasveer specialisten.
