Hoe werkt een gasveer

Inmiddels heeft de gasveer zich als constructie-element doorontwikkeld. Gasveren leveren directe ondersteuning voor het veilig tillen, positioneren, trekken, laten zakken of compenseren van gewichten. Door het gebruik van moderne boringen zijn gecontroleerde snelheden mogelijk en zijn door olievulling diverse dempingskarakteristieken te realiseren. In tegenstelling tot traditionele spiraalveren onderscheidt de gasveer zich door een vlakke veerkarakteristiek die is te beïnvloeden door verschillende factoren.

De belangrijkste voordelen van Bansbach Easylift-gasveren op een rij:

• gecontroleerde snelheid;
• demping;
• onderhoudsvrij;
• eenvoudige montage;
• vlakke veerkarakteristiek;
• blokkeerbaar.

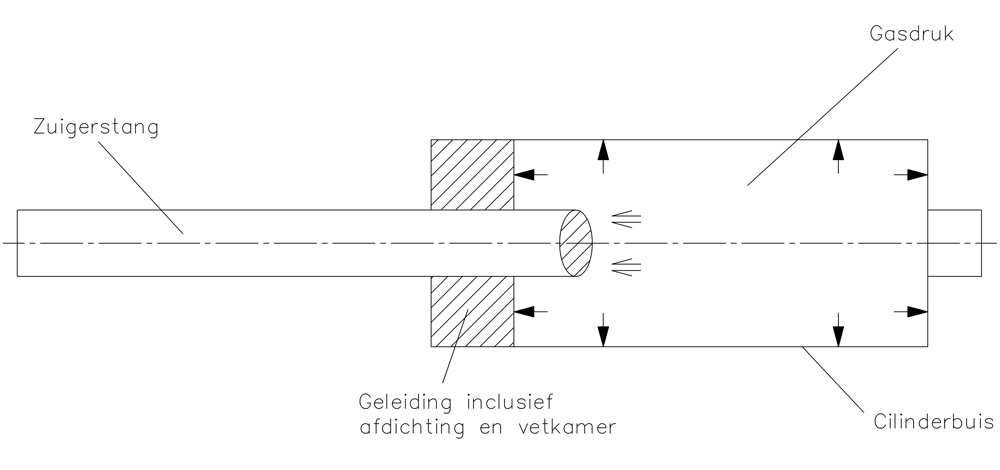

Een gasveer is een afgesloten energiebron en bestaat hoofdzakelijk uit een zuigerstang, afdichtingen en een cilinder die onder druk staat (het fungeert dus als een kracht-accumulator). Voor het vullen worden stikstof (N2) en olie gebruikt en voor het uitschuiven van de zuigerstang fysieke eigenschappen. In gesloten omgevingen verspreiden gassen en ook vloeistoffen zich onder gelijkmatige druk in alle richtingen. Gas kan gecomprimeerd worden, olie niet (zie figuur 1.)

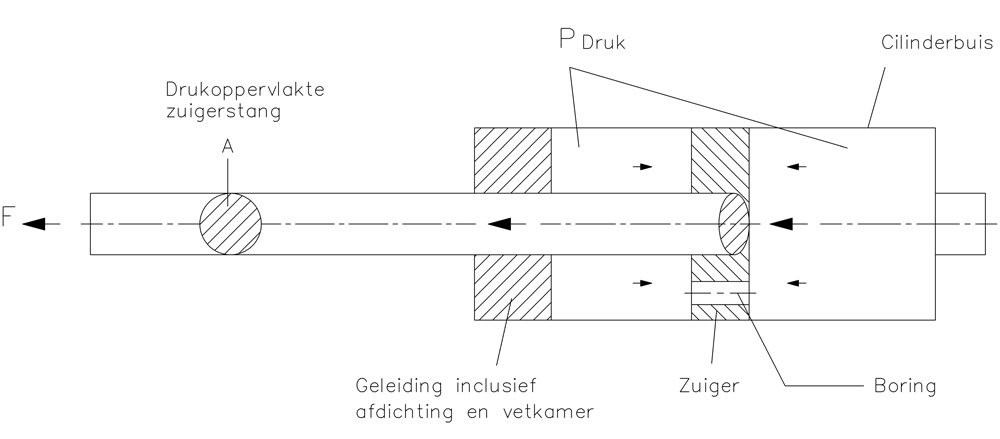

De druk die in de afgesloten cilinder heerst, is een overdruk in vergelijking tot de buitenatmosfeer. Zoals in figuur 2 te zien is, is er vanwege de boring in beide kamers evenveel druk. Het gebied van de zuigerstang blijft als een effectief werkgebied functioneren dat wordt beïnvloed door de druk in de gasveer.

Werkingsprincipe blokkeerbare gasveer

In tegenstelling tot de gasveer laten blokkeerbare gasveren zich in elke gewenste positie blokkeren.
Typische toepassingen zijn bijvoorbeeld hoogteverstelling van tafels en rugverstelling van bedden of stoelen.

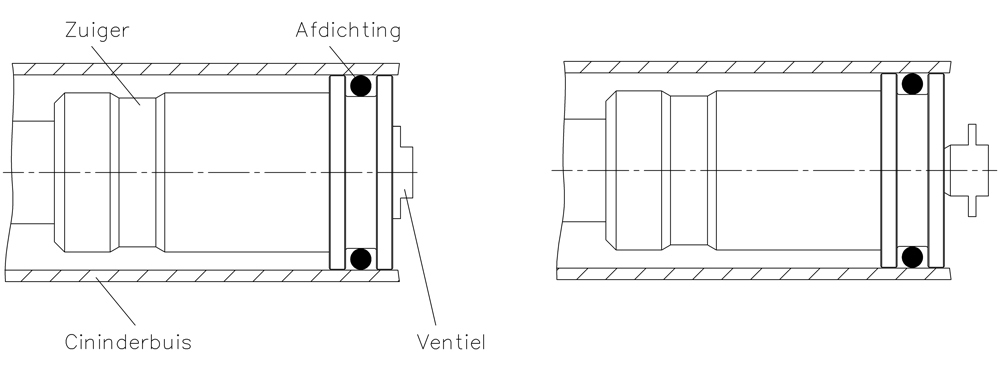

Net als bij de standaard gasveren zorgt de uitschuifkracht voor het tegengewicht. Het ventiel (zie figuur 3) kan uit de zuigerzitting worden geduwd door op de ontgrendelstang te drukken. Het gas/de olie kan op die manier door de zuiger stromen en de zuigerstang schuift uit of laat zich met enige inspanning inschuiven. Zodra de druk op de ontgrendelstang (mechanisme) wordt opgeheven sluit het ventiel zich vanwege de inwendige druk in de cilinder. De zuigerstang blokkeert in deze positie.

Vanwege het blokkeren van de zuiger wordt onder belasting een extra houdkracht gerealiseerd.

Deze kracht, ook wel blokkeerkracht genoemd, is afhankelijk van het type blokkeerbare gasveer. Er zijn 4 basisprincipes (types):

• verende blokkering (B);
• starre blokkering in uitschuifrichting (K);
• starre blokkering in inschuifrichting (P);
• starre blokkering in uit- en inschuifrichting (KX).

Door het toepassen van verschillende zuigertechnieken zijn er vele andere variaties mogelijk. Zoals bij standaard gasveren het geval is, kan ook hier de lengte, kracht, snelheid, progressie enzovoorts gevarieerd worden.
