klem: staal, verzinkt door galvanisatie, gepassiveerd; RVS;
klinknagel: RVS; staal;
hendel: kunststof;
klemschroef: staal, gehard, verzinkt; RVS;
dop: rubber; RVS.
Kenmerken:

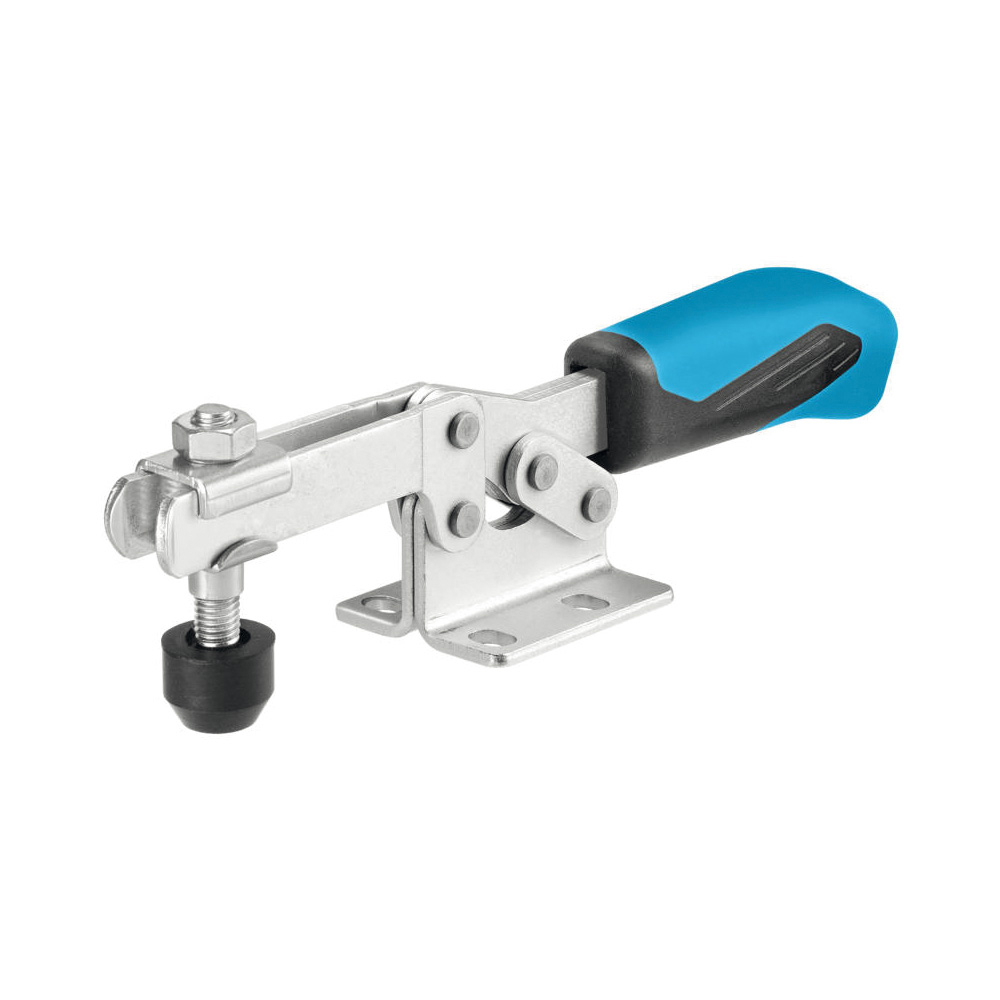

dankzij hun gunstige verhouding tussen kracht en bewegingsvrijheid en hun eenvoudige bediening is de snelspanner veelzijdig toepasbaar in een breed scala aan toepassingen;
het "kniehefboom" -principe van de snelspanner maakt een grote en snelle opening van de klem mogelijk;
als ze zijn ontgrendeld, kunnen de werkstukken geheel ongehinderd worden verwijderd;
de grote krachtoverbrenging resulteert in maximale klemkracht dit in combinatie met een lage handkracht;
de klemmen zijn zelfsluitend en blijven vergrendeld, waardoor ze bestand zijn tegen de kracht die wordt gegenereerd bij het bewerken van componenten;
de snelspanners zijn vervaardigd uit hoogwaardige componenten en zijn ontworpen voor continu gebruik;
een oliebestendige ergonomische 2-componenten handgreep, met een groter gripgebied met een zacht oppervlak voor optimaal gebruiksgemak;
de snel verstelbare klemschroeven worden geleverd met een houder;
temperatuurbereik van minimaal -10°C tot maximaal 80°C;
d1 is 5,6 bij HE68.0607.3503; 5,1 bij HE68.0807.4504; 8,5 bij HE68.0807.6505;
L12 is 4 bij HE68.0407.2501; 5 bij HE68.0507.3002; 6 bij HE68.0607.3503; 8 bij HE68.0807.4504; 10 bij HE68.0807.6505 en HE68.0807.6506;
L13 is 6,3 bij HE68.0407.2501; 5,5 bij HE68.0507.3002; 6,0 bij HE68.0607.3503; 7,0 bij HE68.0807.4504; 8,0 bij HE68.0807.6505; 12,5 bij HE68.0807.6506;
L14 is 16,0 bij HE68.0407.2501; 18,0; 21,5 bij HE68.0507.3002; 19,5; 29,5 bij HE68.0607.3503; 22,0; 31,8 bij HE68.0807.4504; 29,0; 43,0 bij HE68.0807.6505; 41,5 bij HE68.0807.6506;
L15 is 11,5; 15,5 bij HE68.0407.2501; 13,0; 14,5 bij HE68.0507.3002; 26,0 bij HE68.0607.3503; 25,7 bij HE68.0807.4504; 41,0 bij HE68.0807.6505; 41,5 bij HE68.0807.6506;
H is 28,5 bij HE68.0607.3503; 31,6 bij HE68.0807.4504; 43,0 bij HE68.0807.6505;
H1 is 12,7 bij HE68.0607.3503; 13,0 bij HE68.0807.4504; 20,5 bij HE68.0807.6505;
x in de tabel staat voor de nominale maat;
x1 in de tabel staat voor de maatgeving van de klemschroef;
F1(kN) en F2(kN) in de tabel staan voor de houdkracht.
