klem: staal, verzinkt door galvanisatie, gepassiveerd;
klinknagel: RVS; staal;
hendel: kunststof;
klemschroef: staal, gehard, verzinkt;
dop: rubber.
Kenmerken:

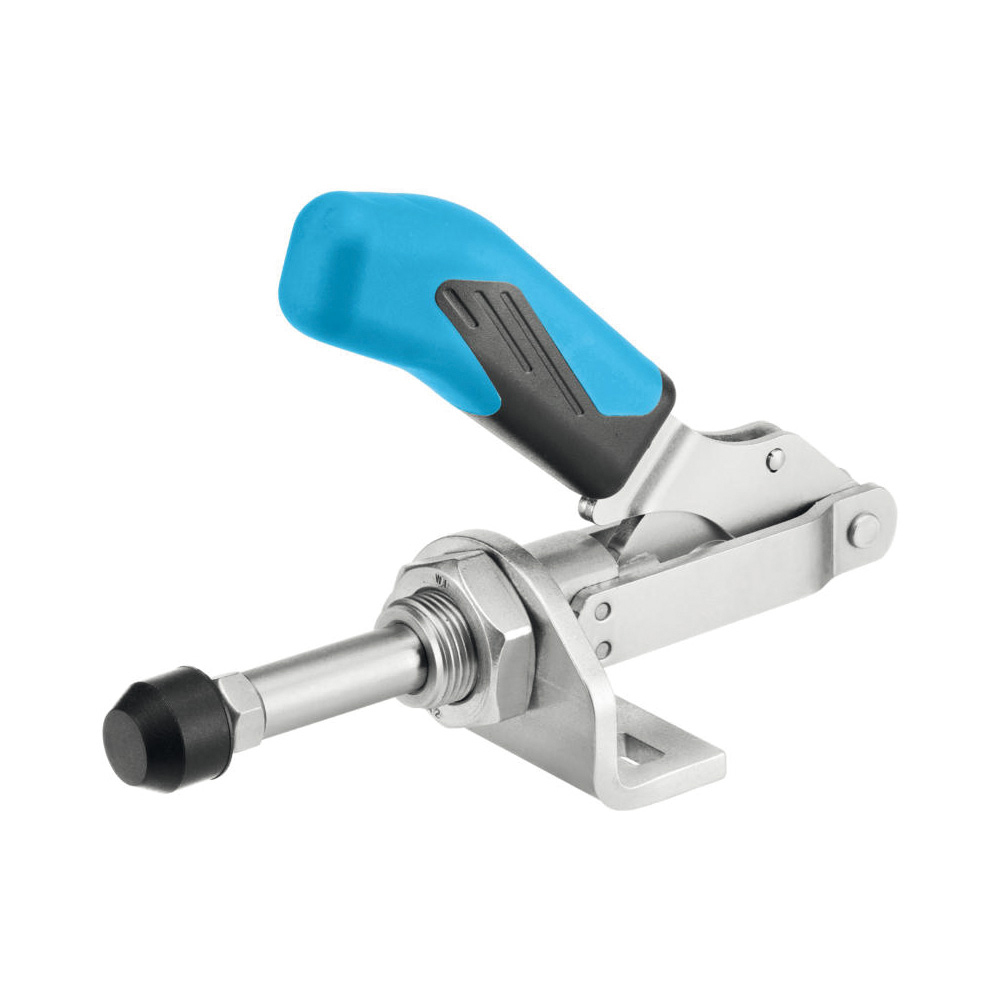

dankzij hun gunstige verhouding tussen kracht en bewegingsvrijheid en hun eenvoudige bediening is de snelspanner veelzijdig toepasbaar in een breed scala aan toepassingen;
het "kniehefboom" -principe van de snelspanner maakt een grote en snelle opening van de klem mogelijk;
als ze zijn ontgrendeld, kunnen de werkstukken geheel ongehinderd worden verwijderd;
de grote krachtoverbrenging resulteert in maximale klemkracht dit in combinatie met een lage handkracht;
de klemmen zijn zelfsluitend en blijven vergrendeld, waardoor ze bestand zijn tegen de kracht die wordt gegenereerd bij het bewerken van componenten;
de snelspanners zijn vervaardigd uit hoogwaardige componenten en zijn ontworpen voor continu gebruik;
een oliebestendige ergonomische 2-componenten handgreep, met een groter gripgebied met een zacht oppervlak voor optimaal gebruiksgemak;
de snel verstelbare klemschroeven worden geleverd met een houder;
temperatuurbereik van minimaal -10°C tot maximaal 80°C;
d1 is 6,5 bij HE69.0407.2001; 8,0 bij HE69.0407.2002; 10,0 bij HE69.0607.2503; 12,0 bij HE69.0807.3504; 16,0 HE69.1207.5006;
d2 is M10 x 1,0 bij HE69.0407.2001; M12 x 1,5 bij HE69.0407.2002; M16 x 1,5 bij HE69.0607.2503; M20 x 1,5 bij HE69.0807.3504; M24 x 1,5 HE69.1207.5006;
L12 is 16 bij HE69.0407.2001; 20 bij HE69.0407.2002; 34 bij HE69.0607.2503; 30 bij HE69.0807.3504; 35 HE69.1207.5006;
L13 is 25 bij HE69.0407.2001; 30 bij HE69.0407.2002; 50 bij HE69.0607.2503; 60 bij HE69.0807.3504; 65 HE69.1207.5006;
L14 is 16,0 bij HE69.0407.2001; 16,0; 19,5 bij HE69.0407.2002; 31,8; 36,0 bij HE69.0607.2503; 29,5; 42,5 bij HE69.0807.3504; 29,0; 46,0 HE69.1207.5006;
x in de tabel staat voor de nominale maat;
x1 in de tabel staat voor de maatgeving van de klemschroef;
F1(kN) en F2(kN) in de tabel staan voor de houdkracht.
