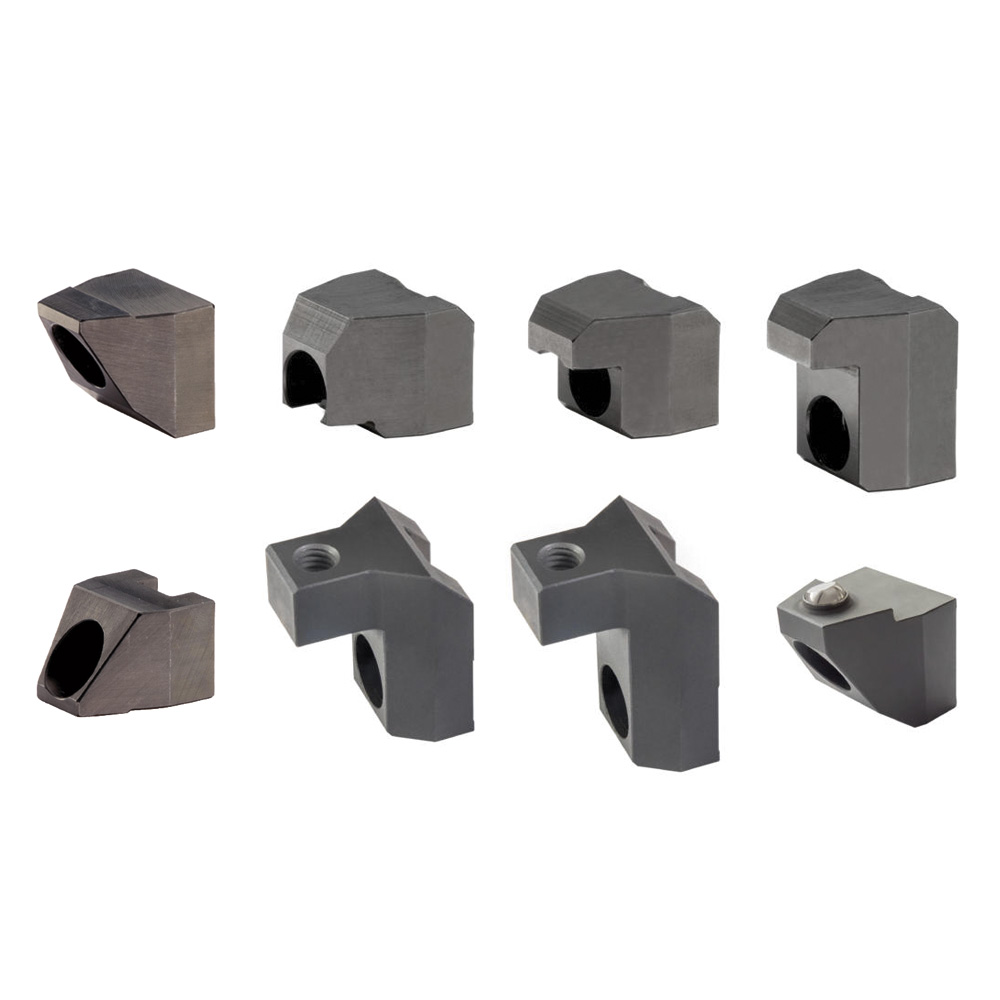

type 1: onderste standaard spanbek, kan gebruikt worden bij de HE72.0006.0000, HE73.0006.0000, HE35.0006.0000 en HE35.0106.0000;
type 2: bovenste standaard spanbek, kan gebruikt worden bij de HE72.0006.0000, HE73.0006.0000, HE35.0006.0000 en HE35.0106.0000;
type 3: bovenste wissel spanbek, kan gebruikt worden bij de HE72.0006.0000, HE35.0006.0000 en HE35.0106.0000;
type 4: bovenste klembek met locatiegat, kan gebruikt worden bij de HE72.0006.0000, HE35.0006.0000 en HE35.0106.0000;
type 5: onderste klembek met platte kogel en draaifunctie, vlak oppervlak, beschermd tegen draaien, kan gebruikt worden bij de HE72.0006.0000, HE35.0006.0000 en HE35.0106.0000;
* in de maatschets geeft aan dat maten en het materiaalsoort van zelf gefabriceerde spanbekken in acht genomen moeten worden;
*1: standaard spanbek;
*2: bovenste wissel spanbek;
type 3: kan gebruikt worden om het klembereik te vergroten;
type 4: naar wens kunnen er verschillende standaardonderdelen worden ingeschroefd, binnendraad M 8;
type 5: past zich aan de diepgang van het werkstuk aan;
x in de tabel staat voor welk systeem de spanbek geschikt is;
x1 in de tabel staat voor de spanslag (mm).
Montage:
bij toepassing van zelf gemaakte spanbekken, dient er op gelet te worden dat de bevestigingsbout (M8-12,9, 43 Nm) van de bovenste spanbek 10 mm en de onderste 9 mm in de behuizing van de spanner geschroefd worden.
