kogelknop: kunststof (PF 31) DIN 7708, rood gelijk RAL 3003;
aanvullende delen: staal, gezwart.
Kenmerken:

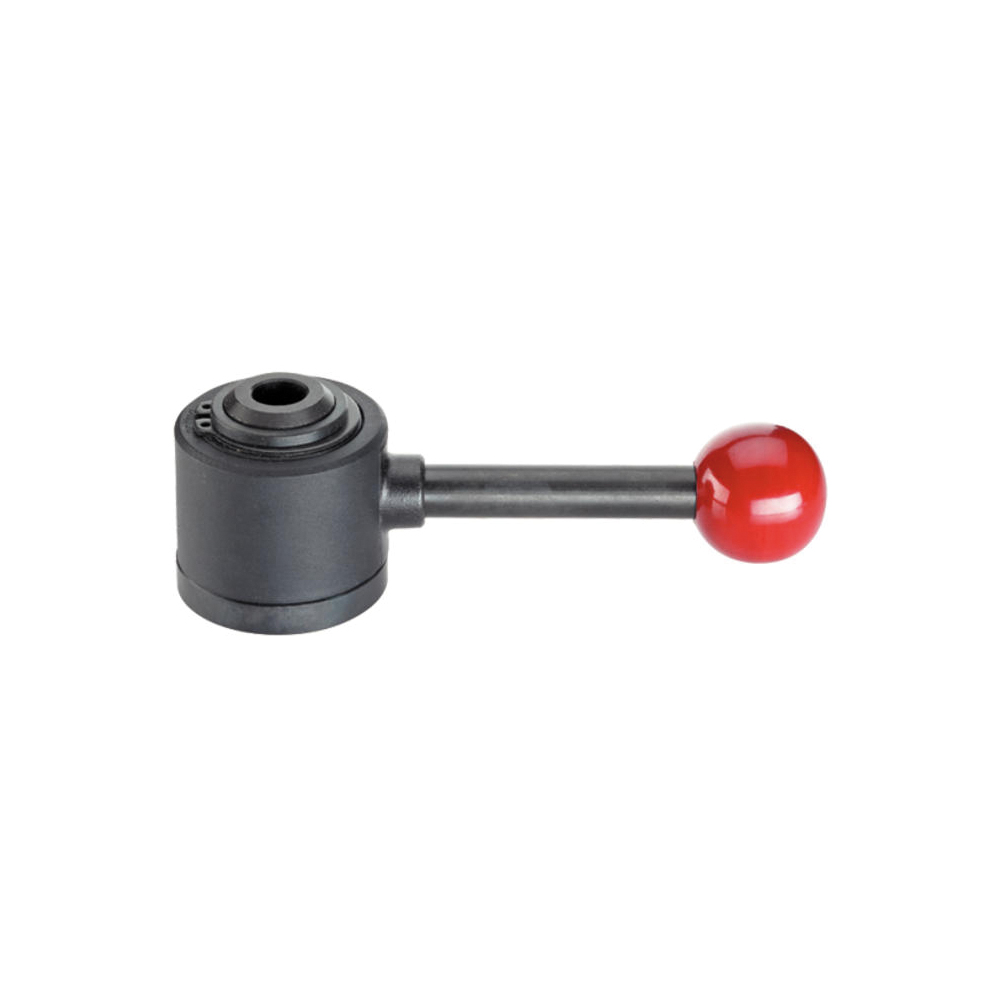

werking: compact spanelement voor variabele trek- en drukspanning; door draaien van de drukbus om te schakelen; de verstelweg is 10 mm; binnen de spanweg van 2 mm blijft het spanelement zelfremmend; de hoogste toelaatbare spankracht is 4,9 kN;
aanvullende delen HE13.0009.0050 (schijf), HE13.0009.0100 (kegel) en HE13.0009.0150 (prisma) zijn los verkrijgbaar;
type 1: met dwarsas in de boring/rechts - druk/links;
type 2: met dwarsas in de boring/link - druk/rechts;
type 3: met doorgaande boring/rechts - druk/links;
type 4: met doorgaande boring/links - druk/rechts;
type 5: aanvullend deel schijf;
type 6: aanvullend deel kegel;
type 7: aanvullend deel prisma;
de slag voor types 1 tot en met 4 is 10 (mm);
H in de tabel staat voor de spanslag (mm);
F1(kN) in de tabel staat voor de maximale spankracht;
