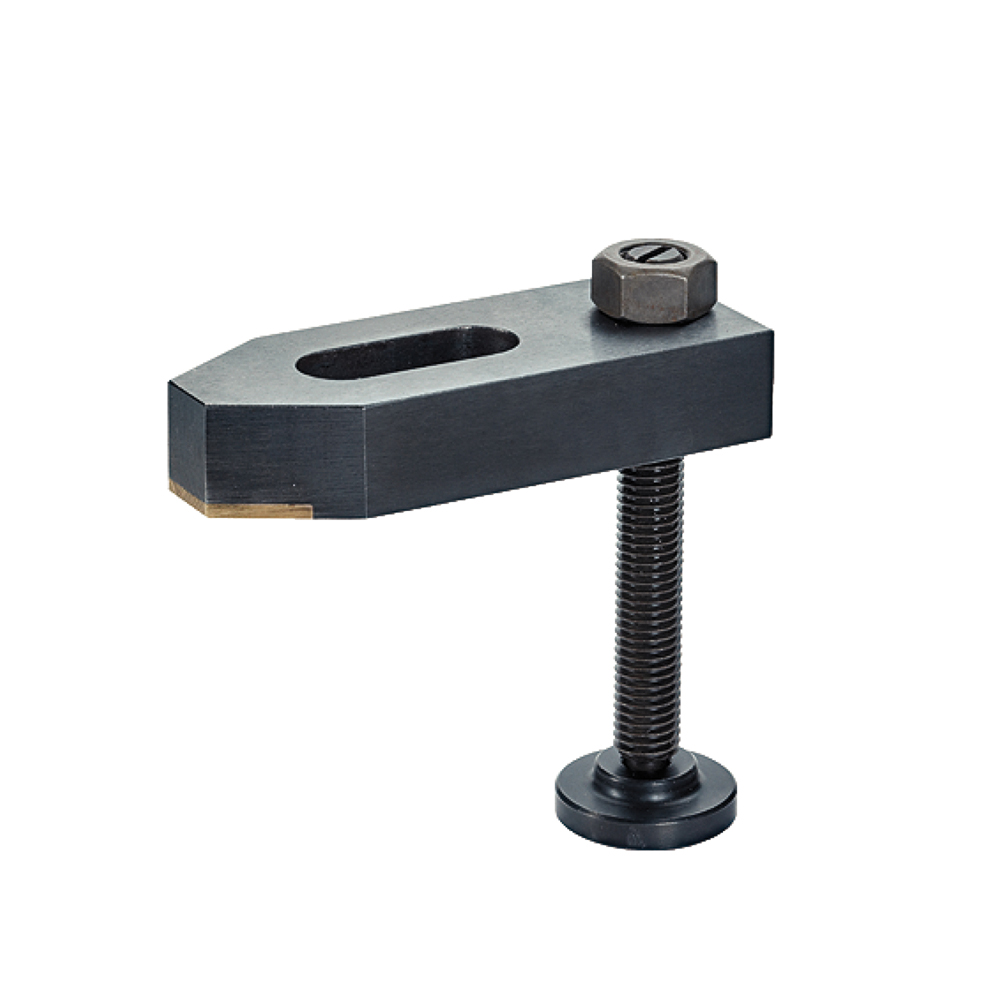

Spanijzer met beschermplaat met stelschroef

Materiaal:

• beschermplaat: messing opgesoldeerd;
• spanijzer: temperstaal, gezwart.

Kenmerken:

• met de combinatie moer DIN 6330 B (CH15)/holle onderlegring DIN 6319 G (HC02, type 2) aan de spanbout en het drukstuk DIN 6311 (BG10 afneembaar) aan de stelschroef, worden afwijkingen gecompenseerd;
• het spanijzer is aan beide zijden te gebruiken (zacht, hard spanvlak);
• l in de tabel staat voor de nominale maat (mm);
• L4 in de tabel staat voor de minimale spanhoogte (mm);
• L5 in de tabel staat voor de maximale spanhoogte (mm);
• overige afmetingen volgens DIN 6315 (HA01);
• * staat voor: zachte neus;
• *1: staat voor: verlijmd.
