spanbekken: gereedschapstaal, gehard, geslepen en gezwart.
Kenmerken:
meerder spie-spansegmenten kunt u vinden onder (meervoudige spansystemen);
T-moeren (HD01, HD02 en HD03) zijn separaat te bestellen;

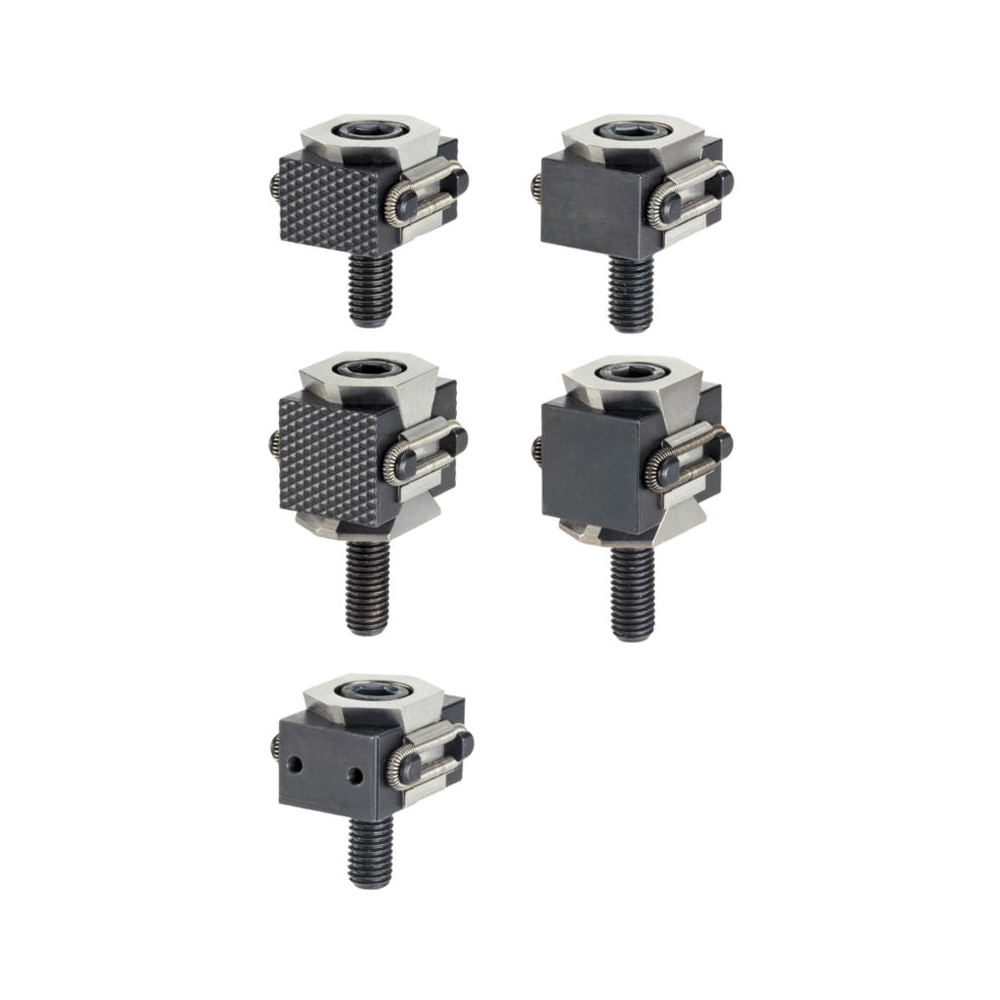

type 1: enkelvoudige spanbek, geribbeld; type 2: enkele spie, vlak spanvlak; type 3: dubbele spie, geribbeld spanvlak; type 4: dubbele spie, vlak spanvlak; type 5: enkele spie, spanklauw met schroefdraad;
M(Nm) in de tabel staat voor het maximale aanhaaldraaimoment;
F1(kN) in de tabel staat voor de maximale spankracht.
Montage:
montage in schroefdraadborging of met moer voor T-gleuf voor horizontale of verticale meervoudige opspanning mogelijk.
Werking:
door het indraaien van de spanbout bewegen de twee spanklauwen naar buiten en drukken de werkstukken tegen een vaste aanslag; bij de uitvoering met dubbele spie wordt bovendien een verticale spankracht bereikt; spanweg van de spie-spansegmenten bij M5 en M8 is ± 0,5, bij 12 ± 1 en bij M16 ± 1,5.
