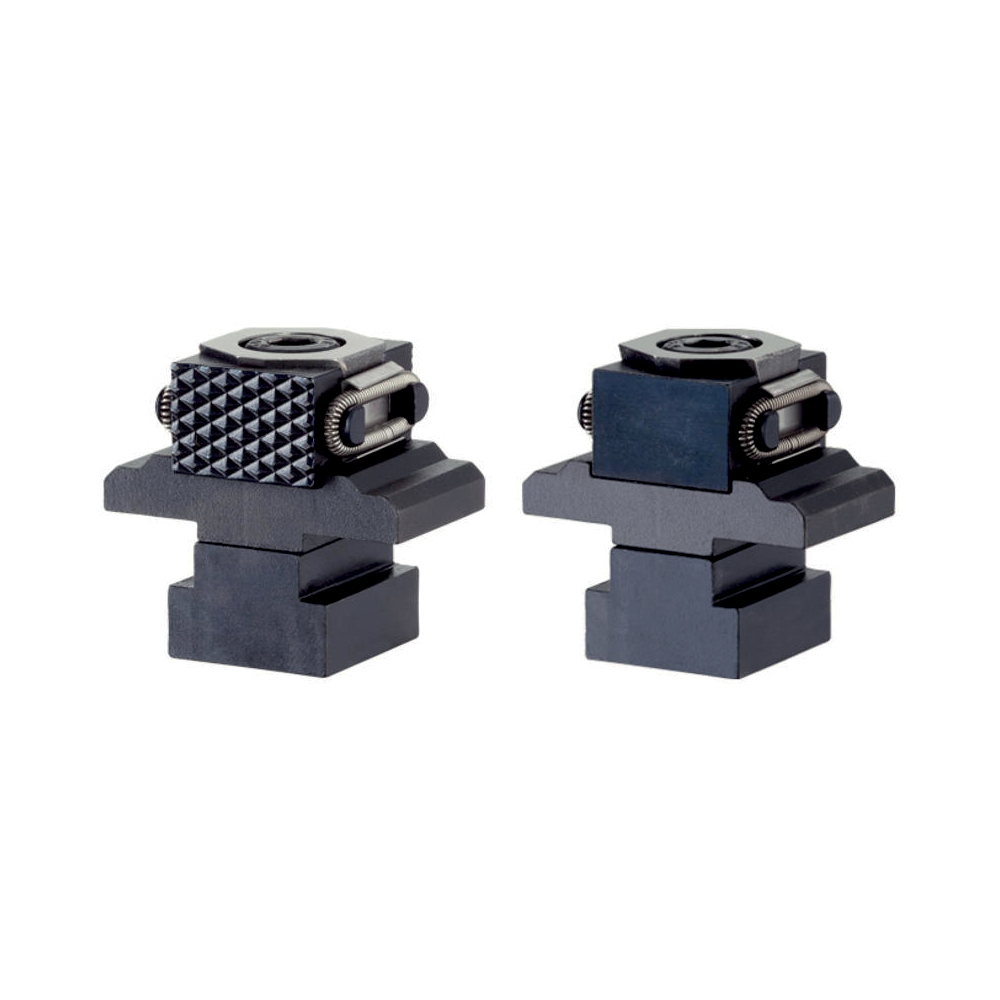

Spie-spansegment model 1

Materiaal:

• huls: gereedschapstaal, gehard, blank;
• schroef: temperstaal, veredeld, kwaliteit 12.9;
• veer: verenstaal;
• spanbekken: gereedschapstaal, gehard, geslepen, gezwart.

Kenmerken:

• door het indraaien van de spanbout bewegen de twee spanklauwen naar buiten en drukken de werkstukken tegen een vaste aanslag;
• bij de uitvoering met dubbele spie wordt een verticale spankracht bereikt;
• spanweg van de spie-spansegmenten bij M5 = -0,5; M8 = -0,5; M12 = -1 en M16 = -1,5;
• spanklemmen beveiligd tegen rotatie;
• type 1: geribbeld aan beide zijden;
• type 2: vlak aan beide zijden;
• type 3: vlak en geribbeld.
