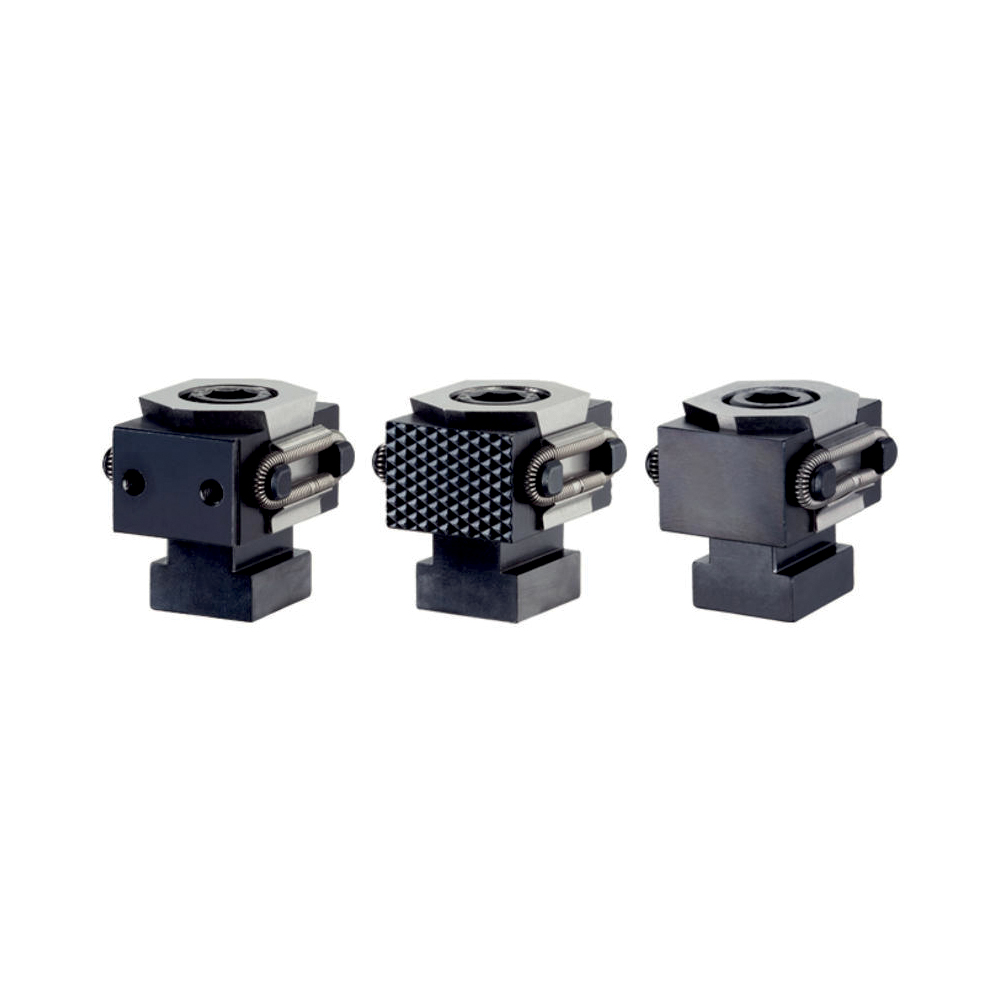

Spie-spansegment model 3

Materiaal:

• huls: gereedschapstaal, gehard, blank;
• schroef: temperstaal, veredeld, kwaliteit 12.9;
• veer: verenstaal;
• spanbekken: gereedschapstaal, gehard, geslepen, gezwart.

Kenmerken:

• door het indraaien van de spanbout bewegen de twee spanklauwen naar buiten en drukken de werkstukken tegen een vaste aanslag;
• bij de uitvoering met dubbele spie wordt een verticale spankracht bereikt;
• spanweg van de spie-spansegmenten bij M8 = +/-0,5 mm, M12 = +/-1mm;
• type 1: met schroefdraad aan beide zijden;
• type 2: vlak en geribbeld;
• type 3: vlak en met schroefdraad.
