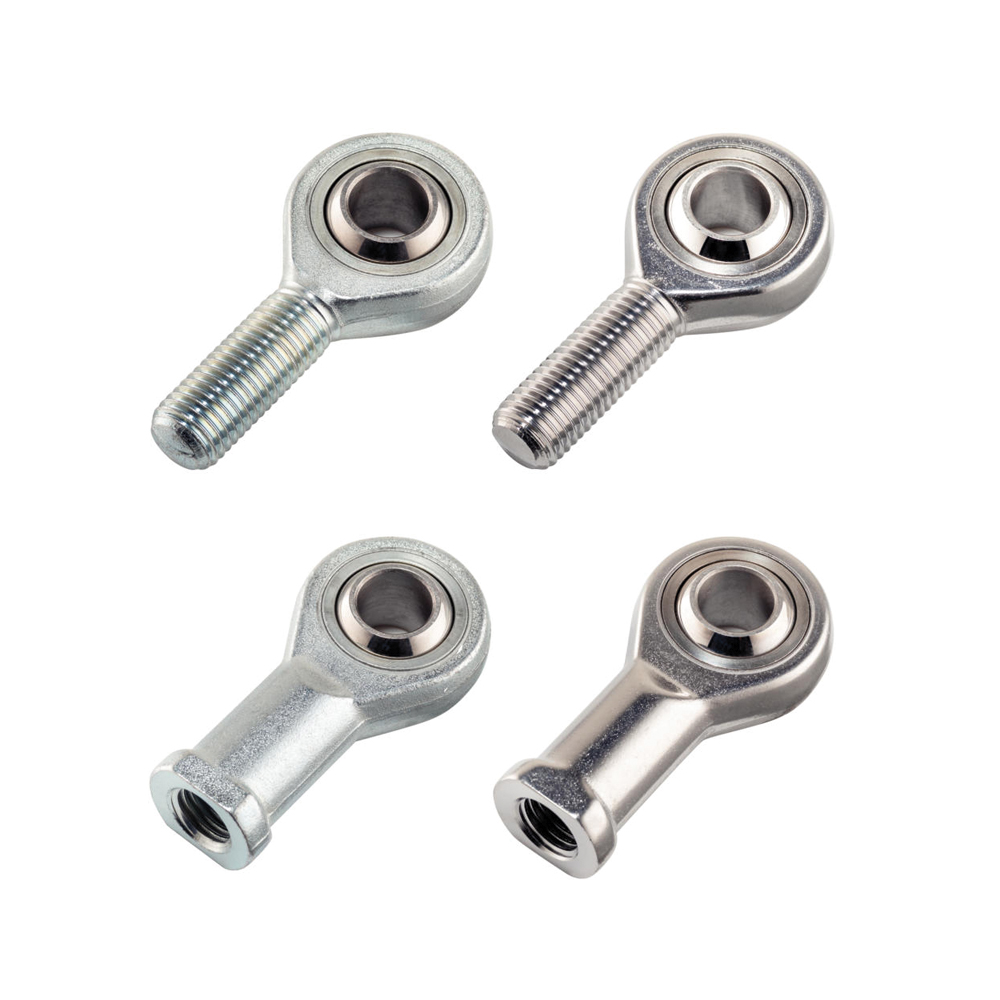

Stangkop

Materiaal:

• huls: automatenstaal, gedraaid, verzinkt; RVS 431 (1.4057), gesmeed, gepolijst;
• kogelgewricht: rollagerstaal, gehard, geslepen, gepolijst; RVS 420 (1.4034), gehard, geslepen, gepolijst;
• lager: PTFE;
• lagerschaal: automatenstaal, galvanisch verzinkt; RVS 316Ti (1.4571).

Kenmerken:

• volgens DIN ISO 12240-4 (dimensiereeks K);
• type 1 en 3: rechtse draad; type 2 en 4: linkse draad;
• x in de tabel is de toegestane rotatiesnelheid U/min;
• FkN in de tabel is het dynamisch draaggetal C in kN;
• F1kN in de tabel is het statisch draaggetal C0 in kN.
