met het steunklemelement en het aanslagsteunelement kunnen werkstukken aan de zijkant/kopse kant worden ingespannen; op deze wijze kan de volledige ruimte van het machinebed worden benut bij het spannen;
naar beneden druk-effect middels door hoekconstructie;
spannen van grotere werkstukken door gebruik te kunnen maken van het gehele machinebed;
spankracht tot 20 kN;
massieve uitvoering vervaardigd uit trillingsreducerend gietijzer;
mogelijkheid tot zeer flexibel spannen door diverse spanbekken;
uitrichten is mogelijk door gebruik te maken van richtstenen HG19, HG30 en HG31 in een T-sleuf;
minimale (span)ruimte benodigd bij opspannen, zelfs bij grotere werkstukken;
de gaten aan de zijkant kunnen dienen als optionele lengte-aanslagen indien nodig;

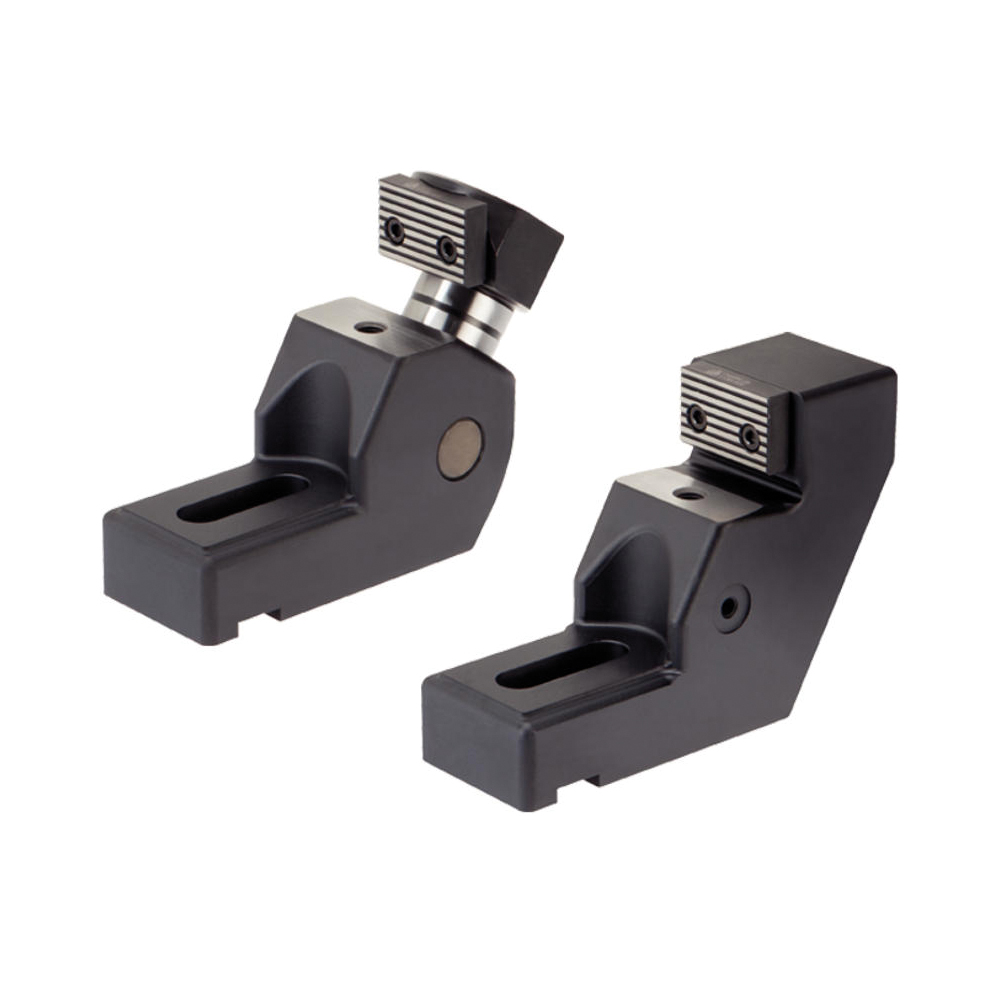

de levering omvat de uitwisselbare bek HI38.7006.0000 (geribbeld / glad) – dit kan worden veranderd in de verwisselbare bek HI37.7006.0000 (zacht);
type 1: steunelement voor spanbekken;
type 2: onderdeel stop;
M(Nm) in de tabel staat voor het maximale aanhaaldraaimoment;
F1(kN) in de tabel staat voor de maximale horizontale spankracht;
*: wisselbaar.
Montage:
het werkstuk wordt eerst gepositioneerd en vervolgens gespannen op het steunelement;
de diverse machineonderdelen en opspansystemen kunnen in de schroefdraadopnames worden geplaatst, waardoor iedere klantspecifieke opspanning gerealiseerd kan worden;
de gaten aan de zijkant kunnen dienen als optionele lengte-aanslagen.
Overige producten:
HG30: vaste richtsteen;
HG31: vaste richtsteen, met cilindrische fixering;
