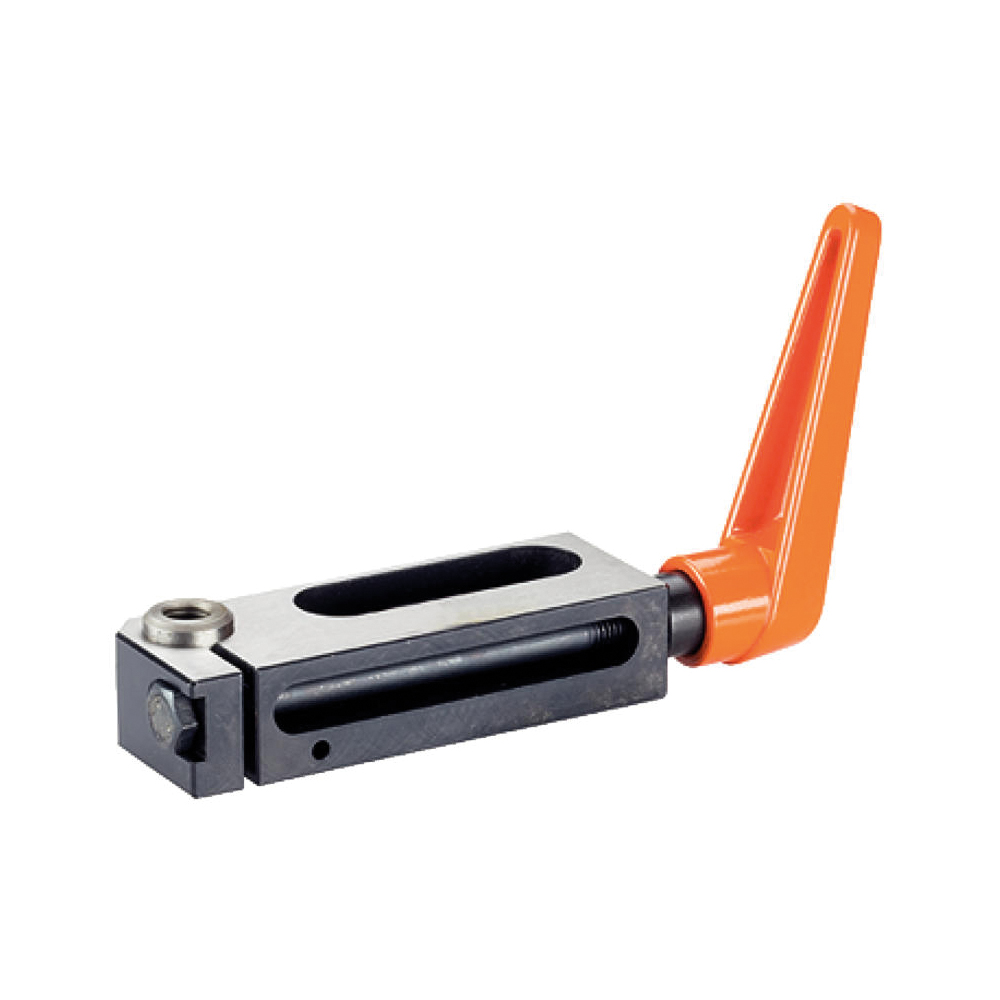

Uitrichtspanner

Materiaal:

• greep: Zamak;
• spanplaat: staal, gehard, gezwart, geslepen.

Kenmerken:

• door het inschroeven van de draadeinden respectievelijk oplegpennen in het binnenschroefdraad van de spanner kan de afsteunhoogte aangepast worden;
• de uitrichtspanner wordt gebruikt voor het ondersteunen van werkstukken;
• ondersteuning van instabiele werkstukken zonder vervorming;
• demping van de vibratie tijdens de bewerking;
• compact, lage bouwwijze;
• ondersteunen van ribben en randen voor verstijving van opgespannen werkstukken;
• vervormingsvrij ondersteunen van ruwe delen;
• gebruiksvriendelijke bediening; door de verstelbare hefboom is het opspannen ook buiten het werkstuk mogelijk;
• type 1: heeft de hefboom AD13.2362.0107;
• type 2: heeft de hefboom AD13.3562.0147;
• type 3: heeft de hefboom AD13.7762.0227;
• type 4: heeft de hefboom AD13.3562.0147;
• type 5: heeft de hefboom AD31.5862.0057;
• L9 in de tabel staat voor de slag (mm);
• F1(kN) in de tabel staat voor de maximale belastbaarheid;
• x in de tabel staat voor welk systeem de uitrichtspanner geschikt is;
• x1 in de tabel staat voor welke spangrepen geschikt zijn;
• *: uitrichtslag.

Werking:

• 1) door het losdraaien van de hefboom wordt de steunbout met lichte veerkracht tegen het werkstuk aangedrukt;
• 2) door het spannen van de hefboom wordt de steunbout, zonder dat deze verplaatst, geblokkeerd;
• 3) na het uitnemen van het werkstuk wordt de hefboom los gedraaid; de steunbout wordt in de uitgangspositie gedrukt en middels de hefboom vastgezet.
