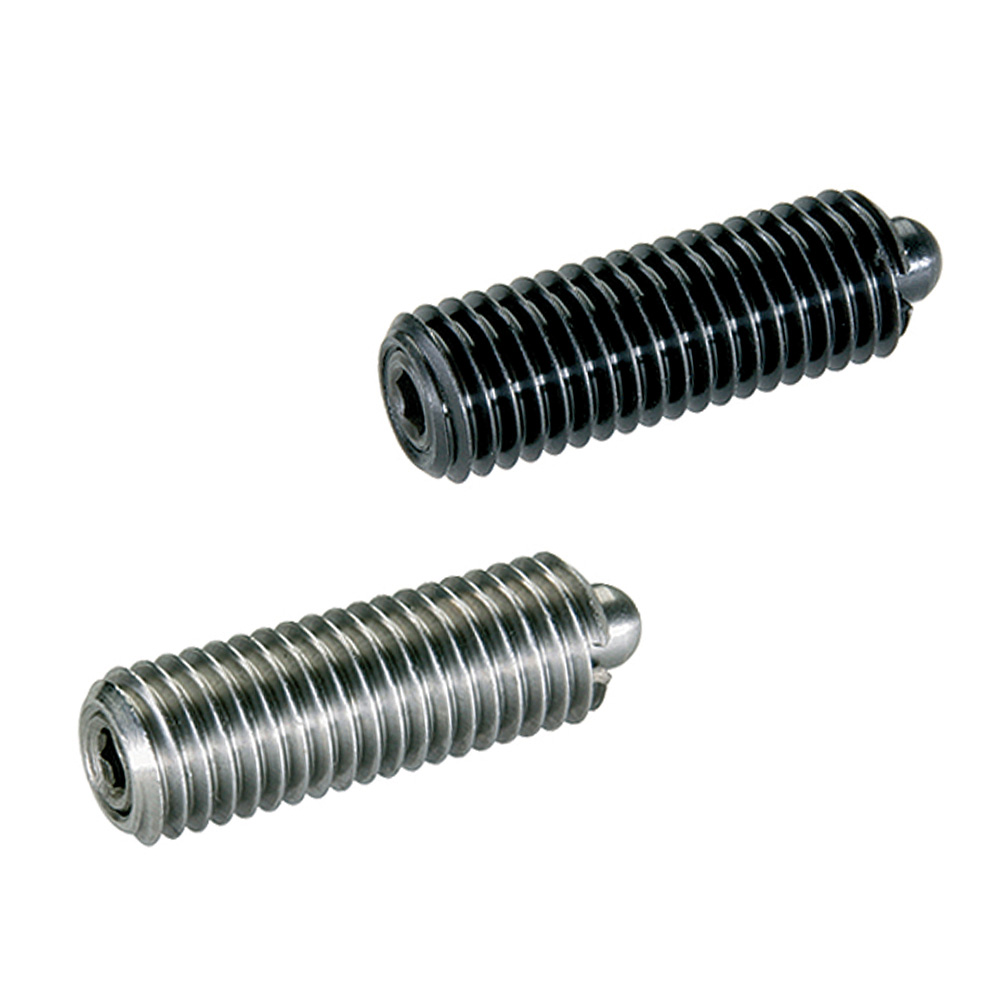

Verend drukstuk stift binnenzeskant afdicht.

Materiaal:

• huls: automatenstaal, gezwart; RVS 303 (1.4305);
• stift: automatenstaal, gehard, gezwart; RVS 303 (1.4305);
• afdichting: NBR;
• veer: RVS.

Kenmerken:

• montage: verende drukstukken kunnen aangebracht en verwijderd worden door middel van de binnenzeskant en gleuf;
• te gebruiken als vergrendelingspen en aan- en afdrukstift; door de afdichting wordt het indringen van vloeistof in het drukstuk vermeden;
• afwijkingen bij afmeting L, de veerkracht en temperatuurbestendigheid tegenover uitvoering BA14;
• *1: draadeind verlijmd (zie maatschets);
• *2: dichting (zie maatschets);
• F(N) en F1(N) in de tabel is de gemiddelde statistische waarde van de veerkracht;
• temperatuurbereik van minimaal -30°C tot maximaal 80°C;
• type 1: standaard veerkracht (geen markering); type 2: versterkte veerkracht (gemarkeerd met 2 lijnen).

Speciale aanvragen:

Schroefdraadborging op aanvraag.
